Стол сварщика своими руками для гаража


Сообщества › Сделай Сам › Блог › Складной сварочно-монтажный стол своими руками. Часть 1.

Всем привет!

Мои поздравления с прошедшим Праздником Труда и грядущим Днём Победы!
Кстати, о труде – на вынужденных каникулах я неплохо потрудился и завершил затянувшийся проект по изготовлению большого и складного сварочно-монтажного стола.
Кадый раз, подставляя чурбаны и старые рамы от парт для организации рабочего места, я мечтал о большом рабочем столе, который мог бы быть и стапелем, и сварочным столом, да и просто большой рабочей поверхностью. И вот, мечта идиота сбылась!
Вот она, мечта:

Кстати, понравился стол не только мне – затянувшаяся самоизоляция довела до того, что моя семья во время «сдачи проекта» (чтобы не думали, что я бухаю в гараже) увидела в нём теннисный стол. А раз так – то прямо «в ночь» и начался теннисный турнир. Только часа в два ночи выгнал детей из гаража. Я пока обыгрываю всех троих, но мои позиции уже не столь незыблемы )).

Размеры стола 2500 х 1250 мм, высота 80 см. Выдвижные элементы увеличивают его размеры до 4500 х 2100 мм. В сложенном виде он занимает только 40 см пространства вдоль стены. Во время складывания/раскладывания стол поднимается и опускается с помощью шуруповёрта.

Рама стола сварена из труб 60х60х3 мм:

Вес стола около 200 кг, поэтому под поворотные оси вварил в раму втулки из обрезков труб:

При сварке массивных конструкций пользуюсь самодельными «уголками» из труб 60х30.
Они помогают надёжно зафиксировать детали:

Далее добавил направляющие для поперечных выдвижных элементов из труб 60х60х2 мм:

Для увеличения жёсткости стола на кручение добавил продольные усилители из труб 50х25х2 мм, фактически создав пространственную раму:

Ноги из труб 50х50х2 с закладными гайками под регулируемые опоры:

Скобы для крепления ног из оставшихся обрезков трубы 60х60х3 мм:

Одни укосины приварены к ногам (труба 25х25), вторые – снимаются при складывании (труба 20х20):

Покрасочка:

Чтобы в сложенном виде ноги и укосины не болтались, они фиксируются неодимовыми магнитами:

Побольше — для ног

Поменьше — для укосин

В качестве столешницы – бутерброд из влагостойкой ламинированной фанеры толщиной 24 мм и холоднокатаного листа толщиной 3 мм. Для крепления фанеры просверлил в раме около 30 отверстий под болты М8. Моя магнитная стойка для дрели (часть 1, часть 2) очень помогла – с противоположной стороны отверстия получились чётко по центрам трубы:


Шляпки болтов утопил и залил эпоксидкой:

За лист я переживал – не ляжет ли он пузырями, хоть и просил ровный лист при покупке. Получилось отлично – 60 саморезов ровно прижали лист. Максимальная неровность – 0.5 мм.

''Калька'' для переноса разметки

Ну и главное приключение – почти две сотни «дырочек» в поверхности стола. Отверстия диаметром 15 мм под самодельные быстросъёмные струбцины. Расстояние между центрами – 125 мм – это кратно размерам стола и перекрывается моими струбцинами:

Результат

Видео рекомендую к просмотру – по-моему, получилось неплохо :)

Про телегу, механизм подъёма и выдвижные элементы расскажу во второй части. Ну и фотки с ночного турнира по настольному теннису )):

Спасибо за внимание, если будут вопросы — отвечу с удовольствием!

Всем удачи, пока!

www.drive2.ru

Сварочный стол — Сообщество «Самодельный Гаражный Hi-End» на DRIVE2

Мне в мастерскую понадобился сварочный стол.
Стоимость готовых профессиональных зарубежных решений "немножко" удручала, а у отечественного производителя не нашлось столов нужного мне размера — были либо слишком большие, либо слишком маленькие. Поэтому я решил собрать стол самостоятельно.
Сперва проанализировал доступный в сети опыт отечественного столостроения. Отечественный опыт пришлось откинуть сразу, потому что большая его часть сводится к тому, чтобы не потратить совсем ничего, а получившуюся поделку оправдать словами "ну ничего, что криво получилось — чай не в космос на нем летать, мне для себя, а не на производство". Сосредоточился на изучении западного опыта, где самодельщики относятся к делу немного иначе.

Начал с проектирования и набросал модель в SolidWorks.

3D-модель будущего стола

В качестве материала планировалось использовать стандартные стальные профильные трубы. Столешница — 16мм стальные пластины, уложенные на раму стола через 16мм проставки, чтобы была возможность зацепиться струбцинами в любом месте стола, не упираясь в раму. Проставки привариваются к раме, а столешница прикручивается к ним болтами. Расстояние между элементами столешницы 40мм. Размеры стола 2100х1700, масса примерно 500 кг.

Рама сделана из толстостенной профильной трубы 80х40. За неимением других поверхностей ее пришлось сваривать прямо на полу. Варили TIG'ом, в аргоне.

Начало работ — сварка рамы

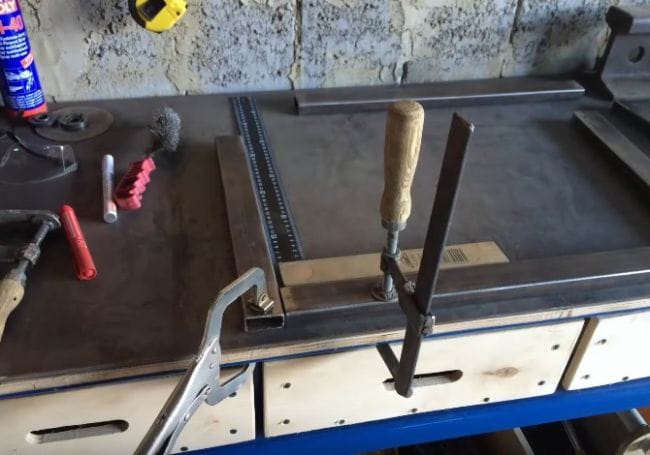

Геометрию задавали с помощью угловых струбцин. С их помощью также выставляли раму по уровню.

Угловые струбцины

Ножки стола сделаны их профильной трубы 40х40. Конструкция сделана разборной, чтобы упростить переезд "в случае чего". Для этого пришлось нарезать плазмой некоторое количество прямоугольных фланцев, которые приварены к торцам деталей, образующих опоры для рамы.

Каркас стола в сборе

Пришло время укладывать столешницу. Сперва предстояло просверлить отверстия в пластинах (11 пластин х 8 отверстий = 88 шт) и проставках (тоже 88 отверстий), а затем еще и нарезать в проставках резьбу.

Сверление отверстий в деталях

Сверлить 16 мм на станке, который есть в нашем распоряжении оказалось несколько сложнее, чем планировалось. Во-первых, это все-таки 16мм сталь. Во-вторых, станок не приспособлен для работы с деталями такой длины, и пришлось покорячиться, чтобы детали можно было уложить на стол станка. С нарезкой же резьбы проблем не возникло. Очень медитативное занятие: стоишь, крутишь, думаешь о вечном :)

Отверстия в деталях просверлены

Когда все было готово, проставки приварили к раме стола, а затем сверху положили детали столешницы и закрепили их болтами. Здесь тоже возникли сложности, потому что некоторые пластины пришли из плазменной резки искривленными, и выпрямить их в наших условиях оказалось невозможно. Пришлось колдовать со струбцинами и использовать могущественное заклинание "#@твоюмать!" Заклинание сработало :)

Детали столешницы закреплены

Готовый сварочный стол

Готовый стол, естественно, не идеально ровный, однако ровнее большинства самодельных столов, с которыми приходилось иметь дело ранее. Точности хватает для изготовления автомобильных бамперов, дуг/каркасов безопасности и различных среднегабаритных конструкций типа торгового оборудования.

Коллега ликует по поводу успешного завершения проекта

Себестоимость стола по материалам и подготовительным работам (плазменная резка) составила чуть меньше 60 тыс.руб, которые окупились в первый месяц его использования. На постройку ушло 4 рабочих дня, 1.5 из которых занимались сверлением отверстий и нарезкой резьбы. Самым долгим был первый этап (изготовление рамы), т.к. очень много времени уходило на подгонку и выставление по уровню, да и TIG-сварка тоже штука не быстрая (потом использовали полуавтомат, и дело пошло значительно резвее).

Стол используется не только для сварки, но и для сборки изделий.

www.drive2.ru

Изготовление сварочного стола из профильной трубы своими руками

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Сварочный стол

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

  • обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
  • вентилятор устанавливается слева на высоте 1,3 — 1,5м;
  • для очистки электродов на стол сварщика устанавливается кант из медной полосы;
  • установка полок и ящиков для электродов и инструмента;
  • крепление для подключения заземления;
  • запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
  • обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

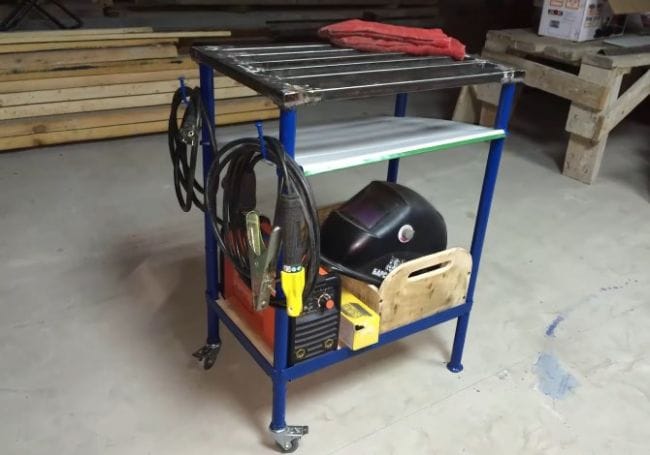

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

  • рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
  • для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
  • освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
  • поворотная платформа приветствуется;
  • если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

  • пассатижами;
  • рулеткой;
  • мелом;
  • линейкой;
  • молотком;
  • угольником;
  • кусачками;
  • тремя С-образными струбцинами;
  • болгаркой или, в крайнем случае, ножовкой по металлу;
  • сварочным аппаратом с электродами;
  • метчиками с воротком для нарезания резьбы;
  • фрезерным или токарным станком, на котором будут сниматься фаски.

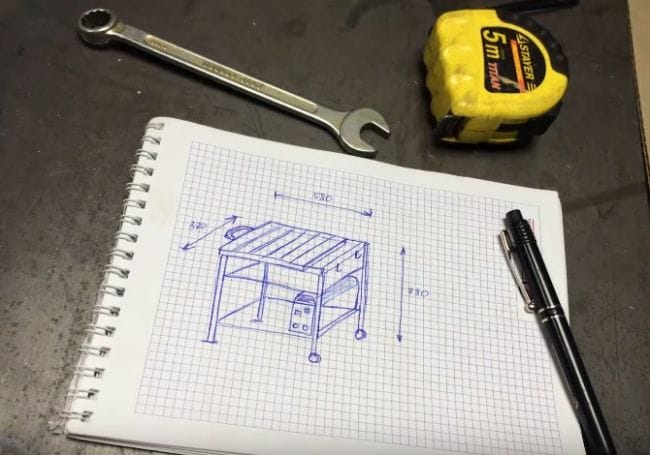

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

  • максимальные размеры рабочей зоны не свыше 1×0,8 м;
  • высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
  • общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

За основу берем готовый чертеж и дорабатываем по своим потребностям

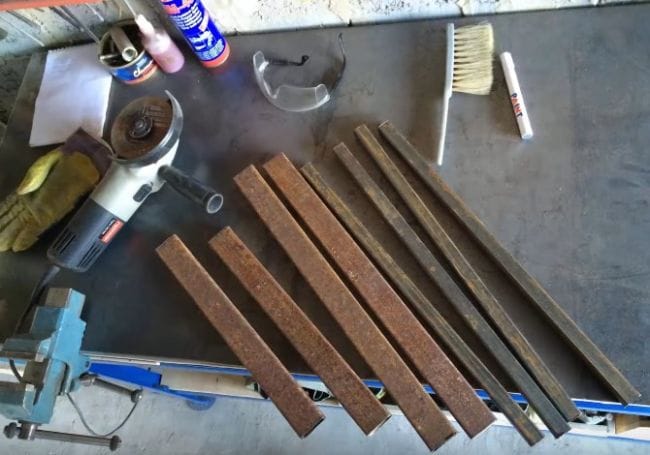

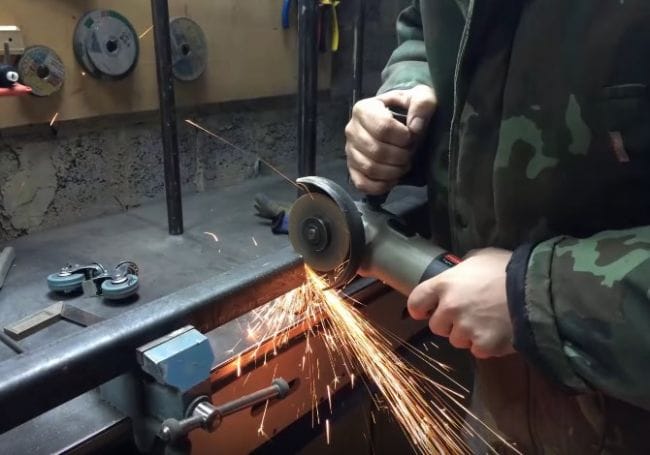

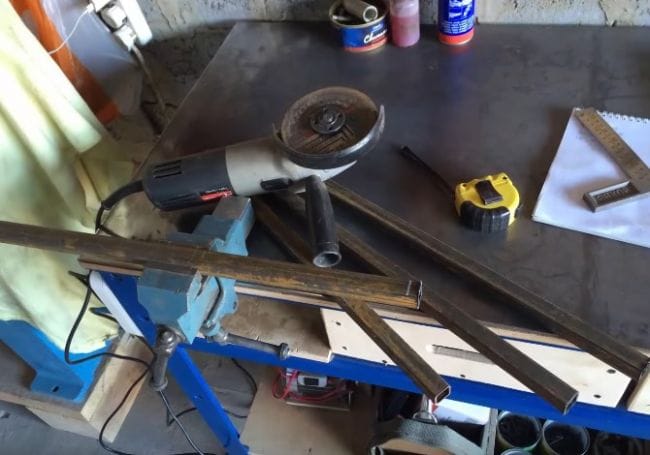

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

  • 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
  • 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
  • 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
  • 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
  • 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
  • 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
  • 2 колёсные опоры со стопорами и 2 без них;
  • 4 уголка 30×30 для пояса жёсткости.

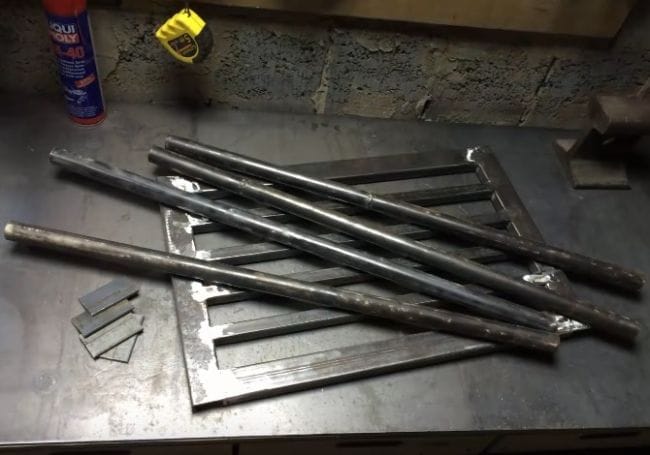

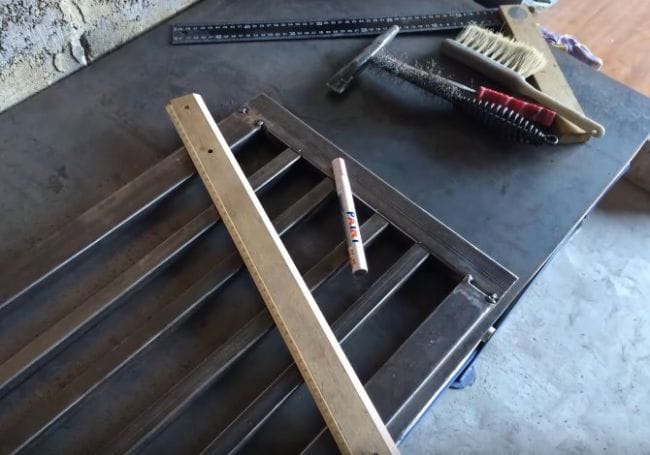

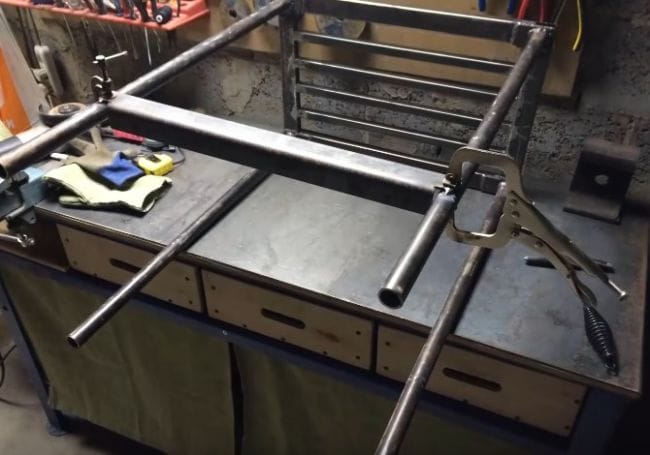

Изготовление столешницы

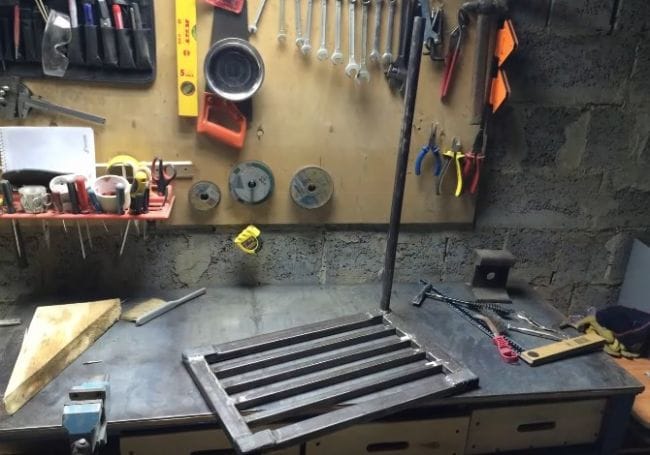

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

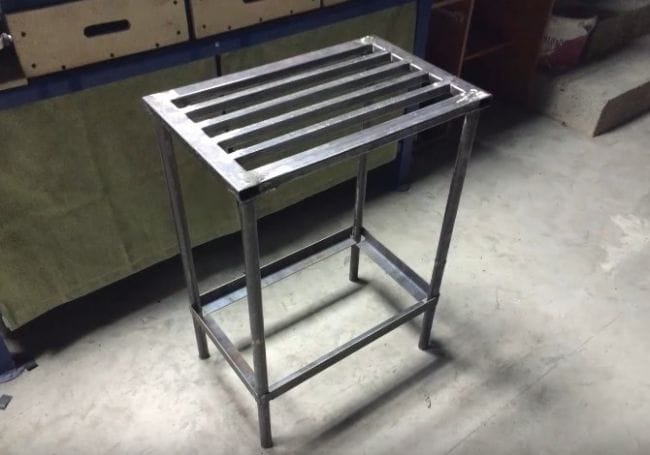

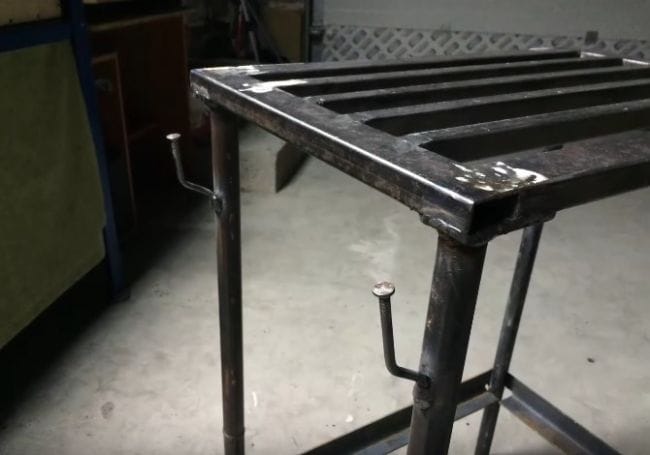

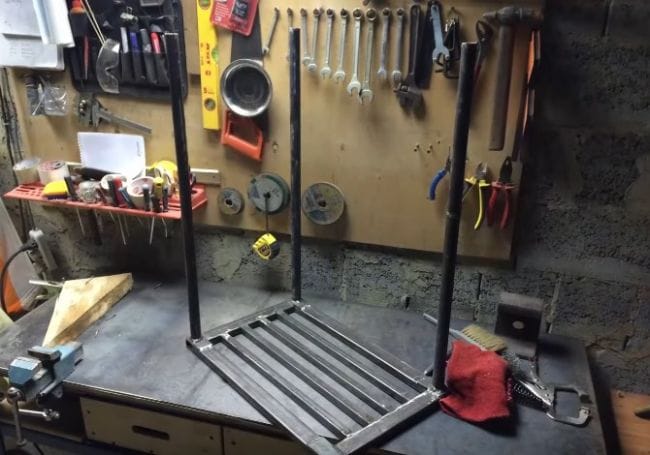

Изготовление ножек для стола

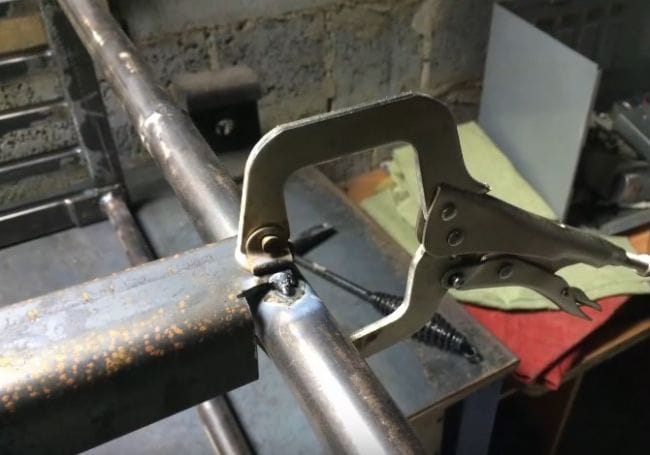

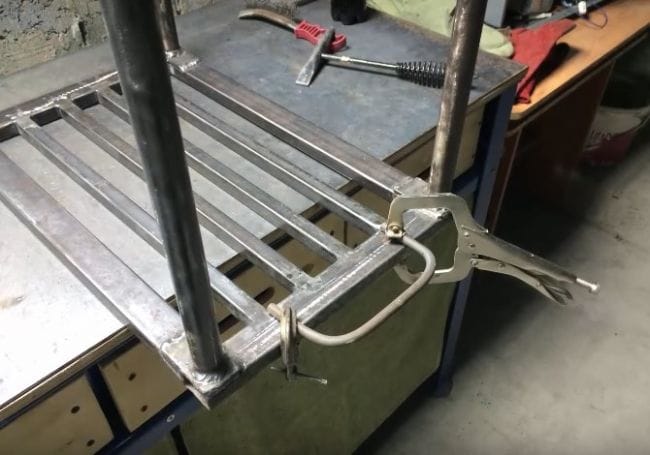

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

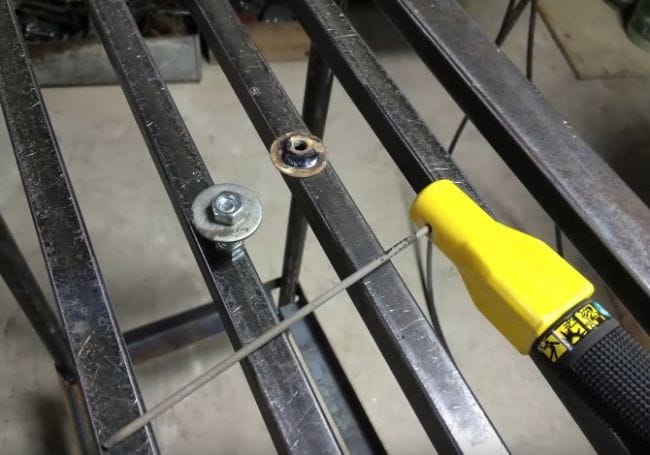

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

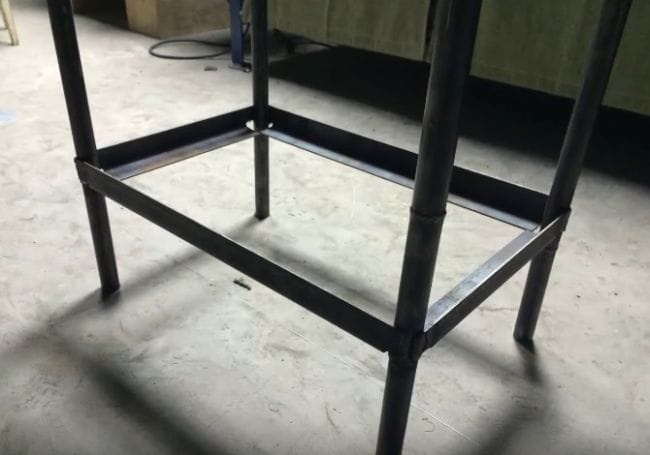

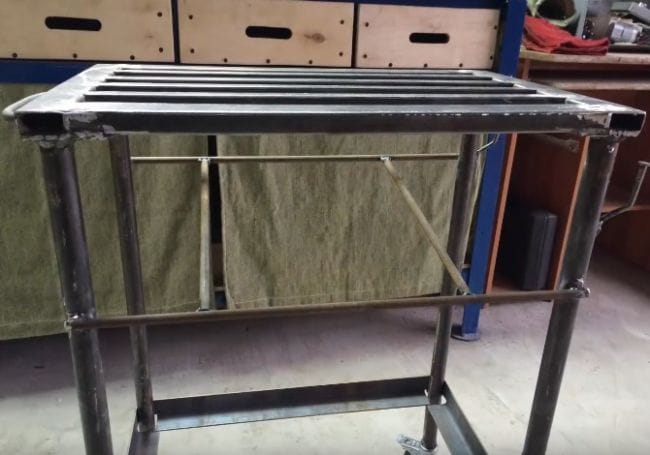

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

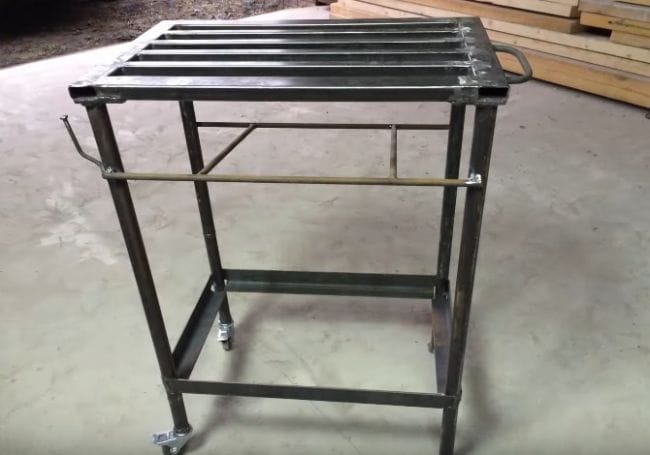

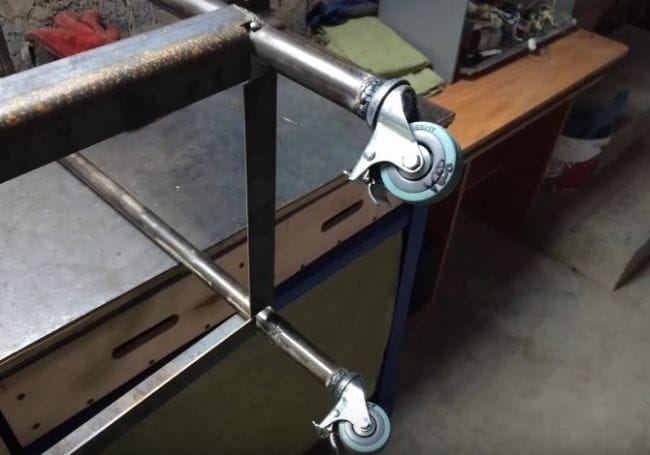

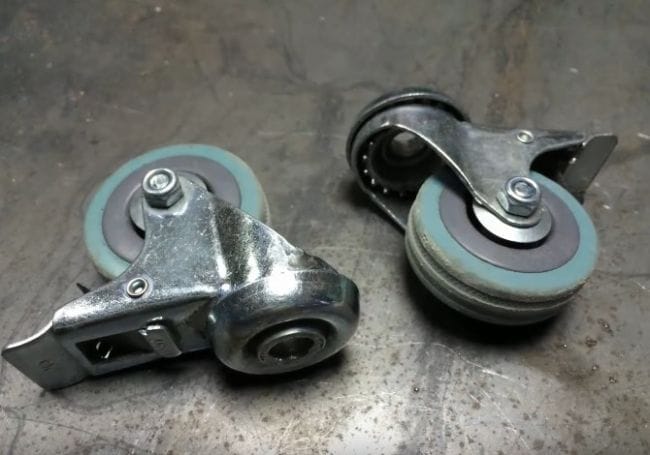

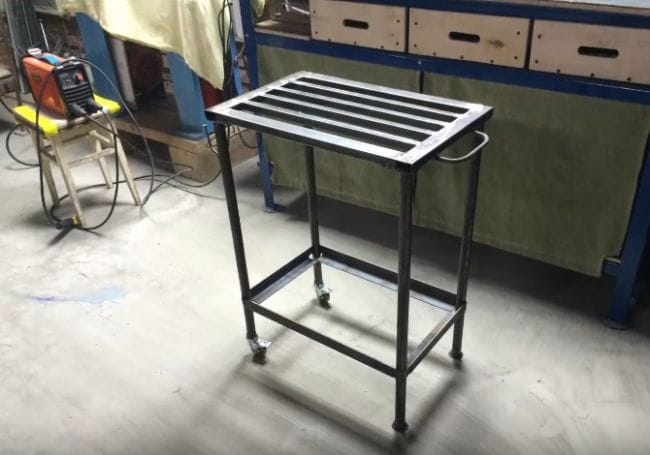

Колеса и ручка для перемещения

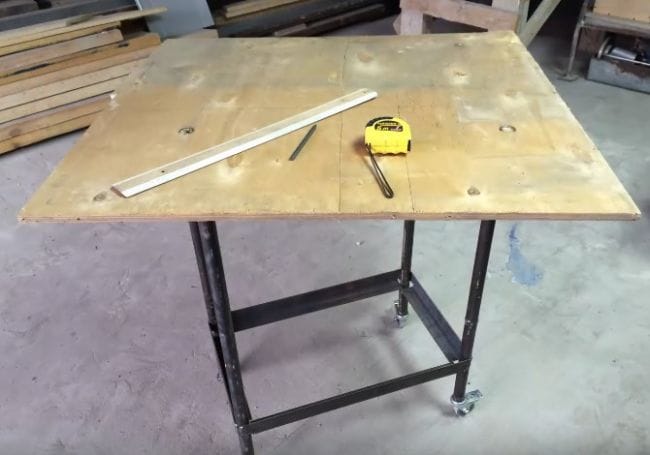

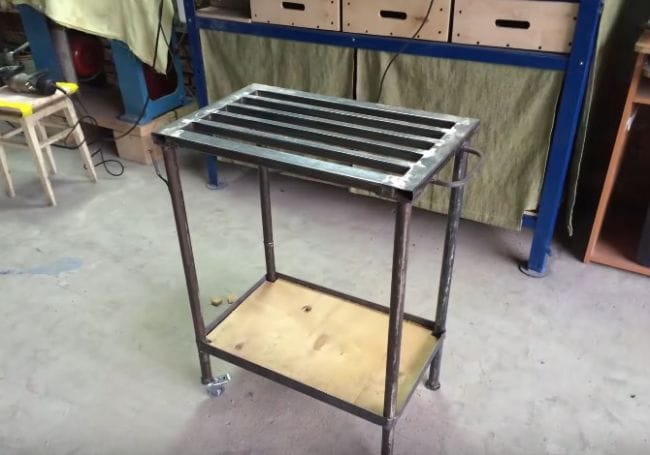

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

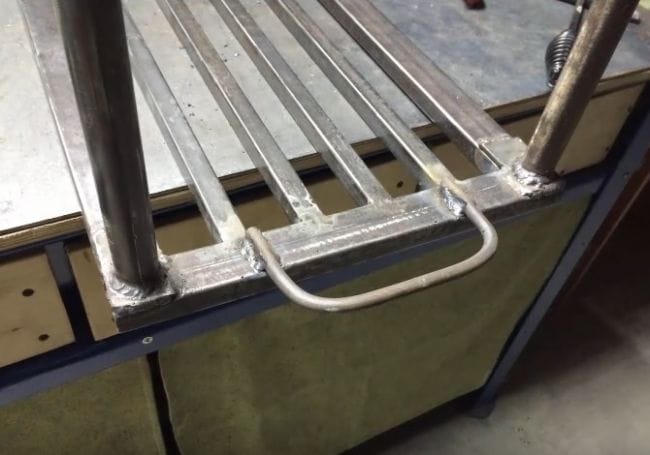

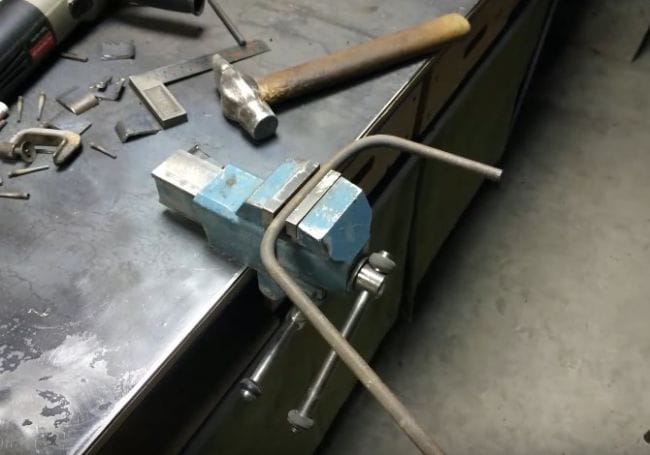

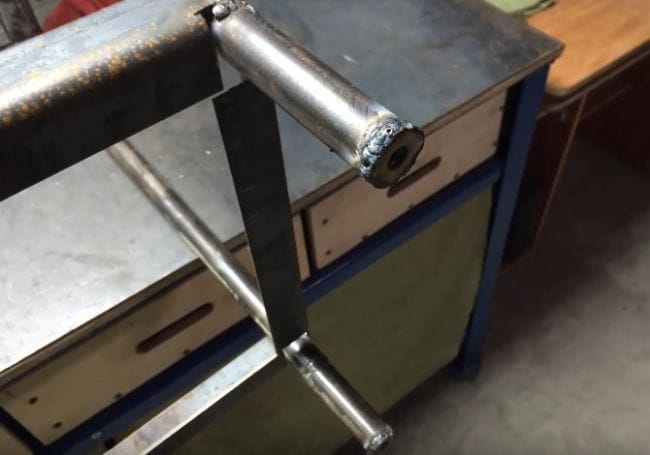

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

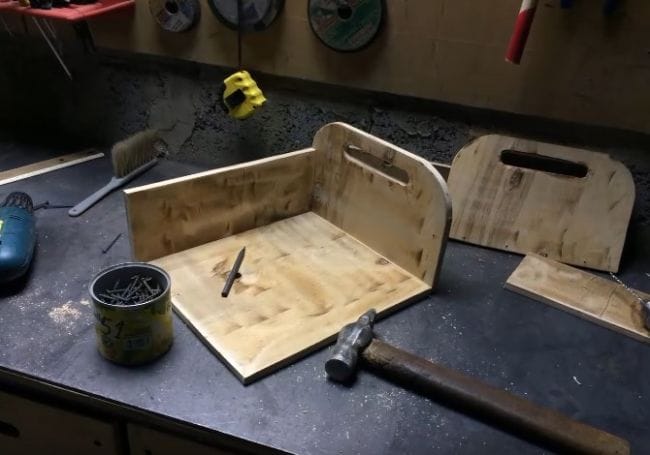

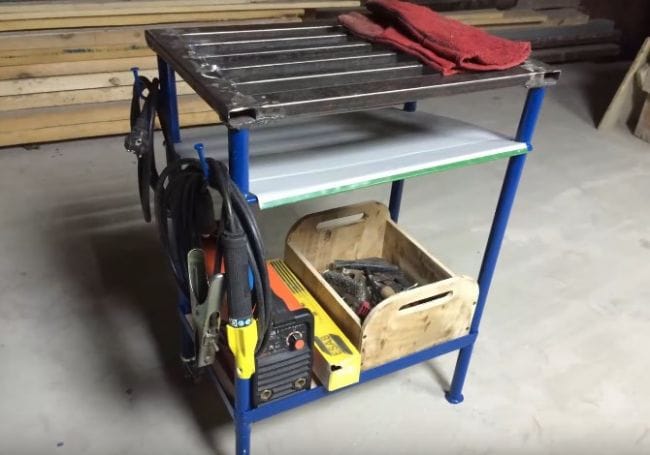

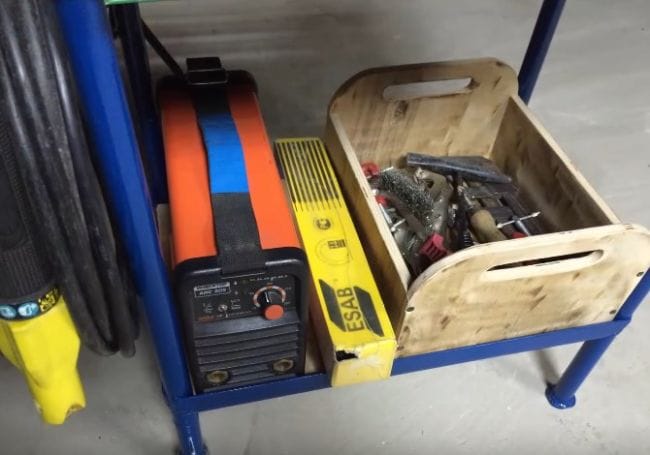

Полка для инструментов

Её можно изготовить из металлических листов, закреплённых на уголках пояса жёсткости. Не возбраняется использование ДСП, OSB, многослойной фанеры. Однако тогда под столешницей необходимо приварить наклонный металлический лоток с бортиками. На нём будет собираться окалина и мусор, падающий через зазоры стола. Дополнительные полки свариваются из уголков 25 ×25 и 25×225. Некоторые умельцы делают встроенные тумбы с полками и выдвижными ящиками.

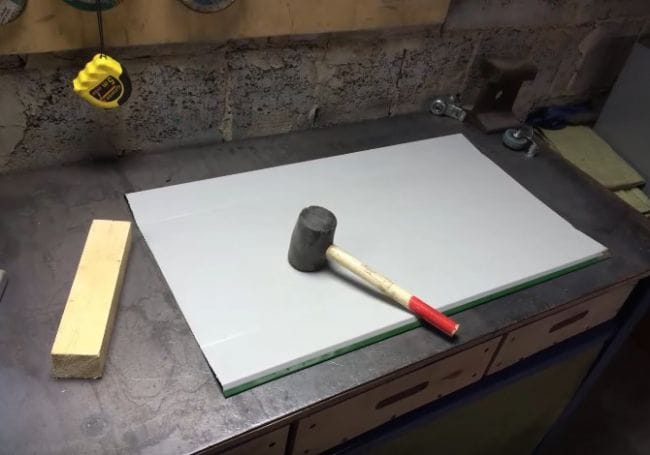

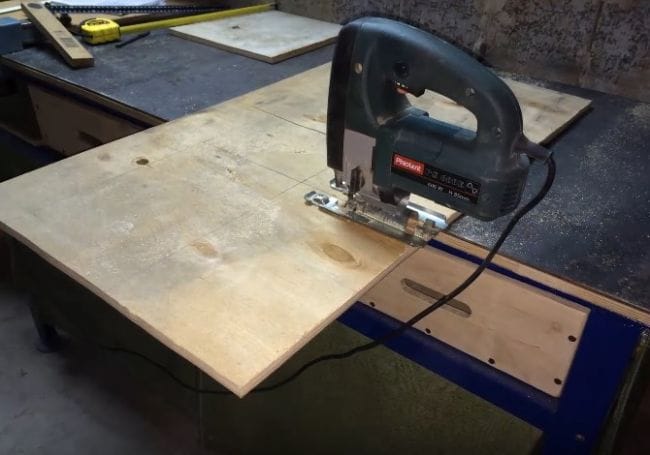

При изготовлении полки не возбраняется использование ДСП, OSB, многослойной фанеры

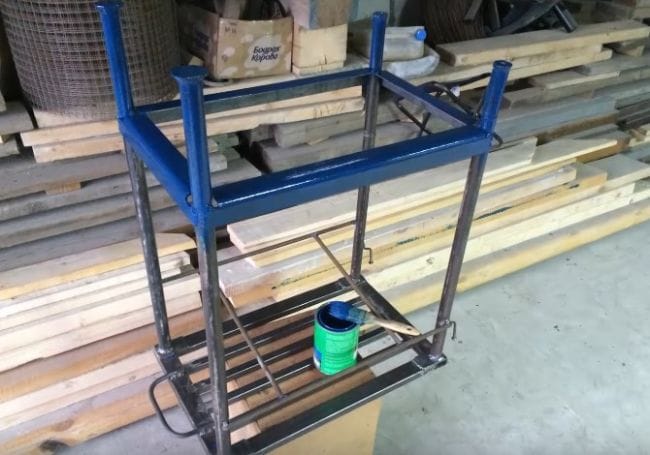

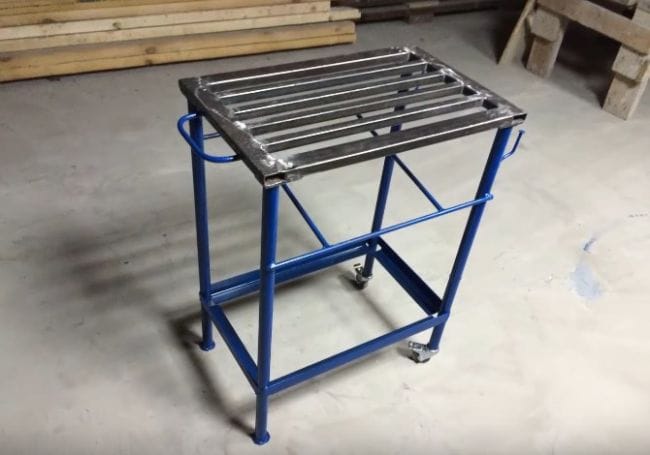

Покраска стола

Изготовление своими руками сварочного стола завершается его покраской. Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом. Если покраска планируется с помощью краскопульта или баллончиков колёсики нужно обернуть полиэтиленом, иначе они заклинятся. Краска, естественно, должна быть по металлу. Для отделки сварочного стола подойдут жаростойкие эмали, которыми красят радиаторы отопления. Неплохо зарекомендовал себя железный сурик. Если его после нанесения отжечь горелкой до обугливания образуется термостойкое прочное покрытие.

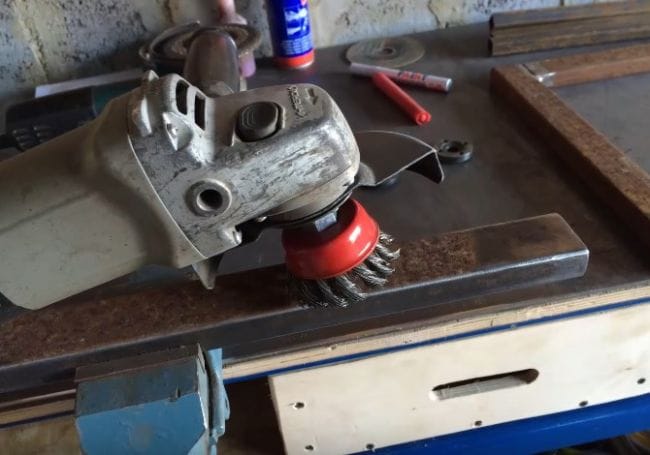

Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

  • воздействию высокой температуры;
  • опасности от разлёта брызг расплавленного металла;
  • высокоинтенсивному ультрафиолетовому облучению;
  • возможности поражения электротоком;
  • риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

  • помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
  • приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
  • в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
  • недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
  • запрещена работа с неприспособленных опор;
  • детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
  • при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Видео изготовления сварочного стола

svarkaprosto.ru

Сварочный стол своими руками, чертеж, инструменты, пошаговое описание

На чтение 8 мин. Просмотров 2.3k.

Работа сварщика требует определенного оборудования. В первую очередь это удобный верстак, который несложно сделать в условиях частной мастерской. Чтобы смонтировать сварочный стол своими руками, понадобятся определенные материалы и инструменты. Процесс состоит из нескольких этапов, на каждом из которых соблюдают правила техники безопасности.

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий. Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской. В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки. Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами. Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

  • над столом — исправная вытяжка для отведения газообразных веществ;
  • вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
  • по краю столешницы приварена медная окантовка для сбивания смазки электродов;
  • рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

На столе или рядом с ним исключается хранение огнеопасных веществ и материалов.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

ПростойПолупрофессиональныйСборочно-монтажныйЧертеж

Необходимые материалы и инструменты

Для создания сварочного стола своими руками понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности. Для работы подготавливают:

  • аппарат для сварки;
  • болгарку;
  • пассатижи;
  • рулетку;
  • молоток;
  • угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм. Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура. Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.

Сплошной металлический лист не используют для столешницы.

Сварочный аппаратБолгаркаПассатижиРулеткаМолотокУгольник

Этапы изготовления

Пошаговая инструкция по изготовлению сварочного стола в домашних условиях состоит из нескольких этапов. Первый блок работ включает сооружение столешницы, второй — ножек, третий — защитного короба. Весь процесс основан на сварке металлических деталей.

Рабочая поверхность

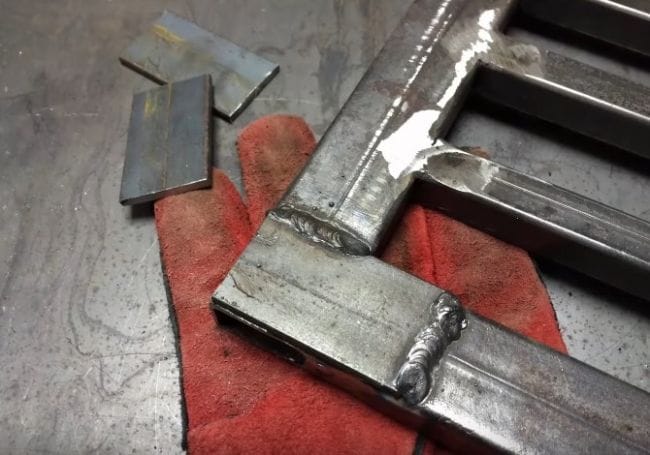

Столешница сварочного верстака готовится в два приема: сначала — рама, затем — сама поверхность. Согласно чертежу, из профильной трубы нарезают болгаркой отрезки, необходимые для изготовления рамы. Торцы металлических деталей зачищают от заусенцев. Затем профиль сваривают, выдерживая четкую геометрическую форму.

Далее из профильной трубы или швеллера нарезают внутренние детали, также ориентируясь на чертеж или размер уже готовой рамы. Перед тем как сварить стол, заготовки выкладывают на раму на расстоянии 3–5 см друг от друга. Если это не швеллеры, а профиль, его вставляют внутрь рамы. Детали фиксируют сваркой и зачищают швы. В заключение по бокам конструкции приваривают ручки из закругленной арматуры.

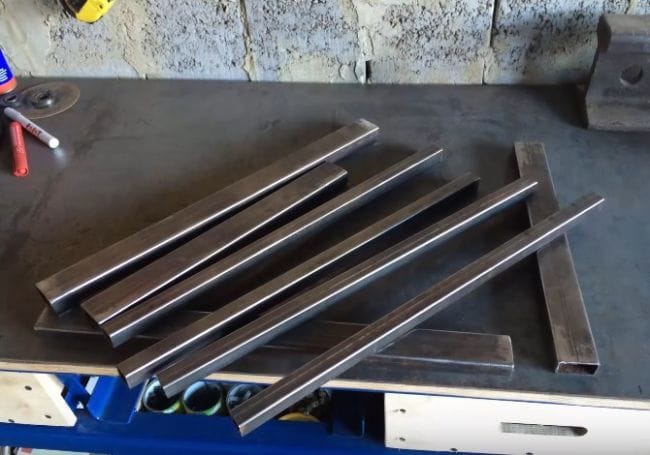

Из профильной трубы нарезать отрезки, необходимые для изготовления рамыТорцы металлических деталей зачистить от заусенцевНарезать внутренние детали, ориентируясь на чертеж или размер уже готовой рамыСварить стол, выложив заготовки на раму на расстоянии 3–5 см друг от другаЗафиксировать детали сваркой и зачистить швы

Ножки

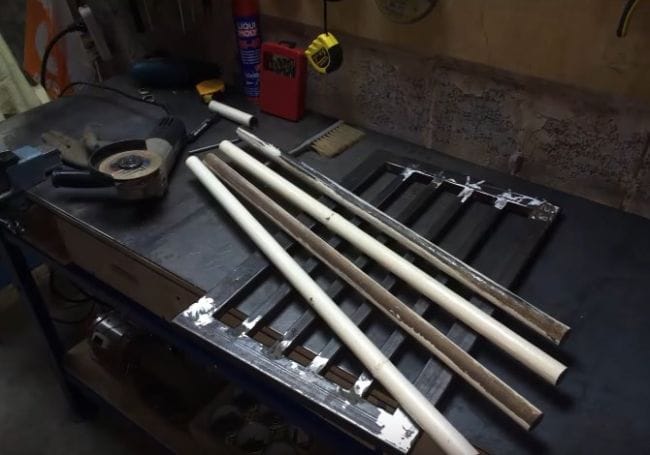

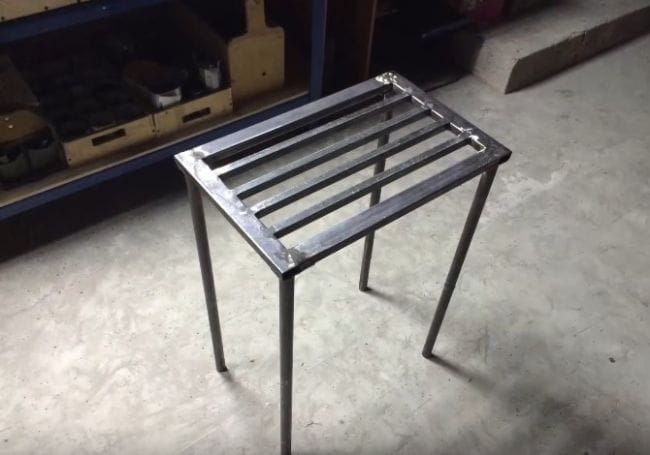

По заданной высоте стола из трубы нарезают четыре стойки. Их приваривают к углам уже готовой столешницы. Важно выдержать точный угол в 90 градусов, иначе конструкция будет неустойчивой. Для этого пользуются угольником.

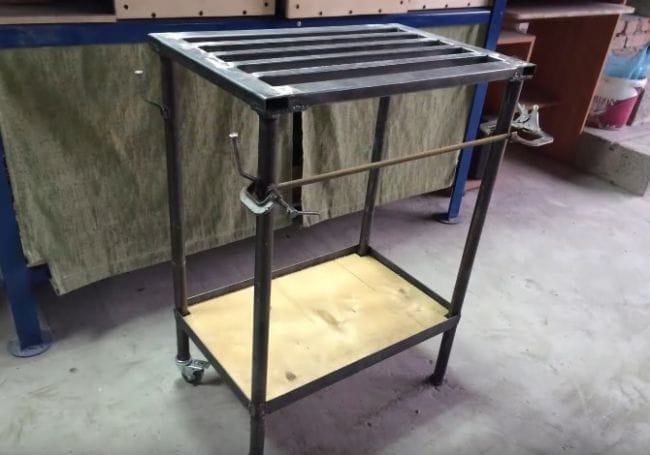

Далее на металлических столах для усиления крепят перекладину. Отступив от конца стоек 20–30 см, приваривают по периметру уголок. Его кладут плоской стороной на внутреннюю часть ножек таким образом, чтобы получилась подставка для полки. При необходимости на низ стоек крепят колесики, а на верхнюю часть — крючки для рабочего инвентаря.

Нарезать четыре стойки из профильной трубы по заданной высотеПриварить их к углам уже готовой столешницыСделать для усиления поперечную перекладинуПри необходимости на низ стоек закрепить колесикиДля удобства в комплект к столу можно изготовить полки для инструментов

Защитный короб

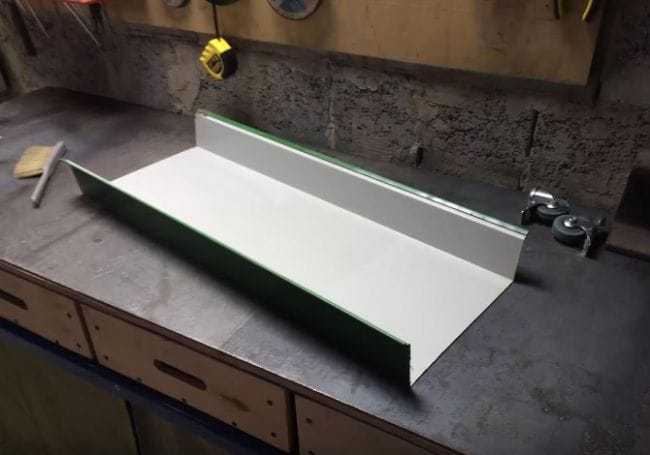

На заключительном этапе монтажа для сварочного стола делают специальный монолитный поддон. Для этого из металлического листа вырезают заготовку по размерам, превышающим рабочую поверхность крышки верстака. У выкройки загибают вверх края, чтобы получились невысокие бортики. Защитный короб крепят снизу столешницы под незначительным уклоном. Такой экран выполняет защитную роль во время сварочных работ. В него собираются шлак, окалина. Благодаря этому конструктивному элементу на предметы, лежащие внизу, не попадают искры и мусор.

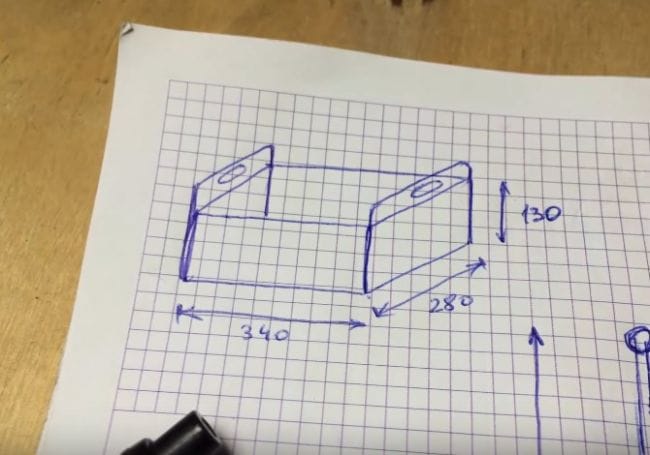

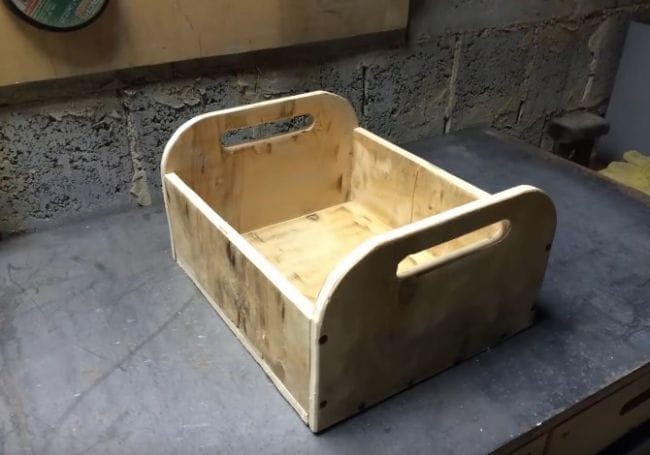

Для удобства в комплект к сварочному столу можно изготовить объемную тумбочку с полками для инструментов.

Сделать монолитный поддон и закрепить его снизу столешницы под незначительным уклоном

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

  1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
  2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
  3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
  4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
  5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
  6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
  7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветриванияСварщик должен выполнять сварочные работы в специальной защитной одеждеСварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Видео

mebel-sovet.ru

Сварочный стол (WEB). — Сообщество «Самодельный Гаражный Hi-End» на DRIVE2

Сегодня покажу реально крутой сварочный стол из Канады. Первоисточник тут.

Конструкция очень правильная — минимальная площадь сплошных горизонтальных поверхностей (меньше мусора собирается, легче убирать), возможность притянуть к столешнице деталь в любой точке этой самой столешницы и очень жесткая конструкция. Делал железку явно хорошо представляющий, что такое сварочное дело человек, так что рекомендую к изучению!

Размеры: 30х60х30" (ШхГхВ).
Основа конструкции: стальная полоса 1/2х6х30" с шагом 1,5" и профтруба 2х3".

Приятного просмотра!

Как показывают комментарии к предыдущим записям, участники сообщества часто не утруждают себя чтением описания, поэтому вынужден высказаться отдельно: все записи в блоге, помеченные как (WEB) — это конструкции, потянутые из интернета. Соответственно, задавать в комментариях вопросы про бюджет конструкции или что где покупалось совершенно бессмысленно. Если есть вопросы — идете к первоисточнику по ссылке, которая всегда есть в описании (без нее я просто не позволю опубликовать запись) и спрашиваете у автора напрямую все, что Вас интересует.

www.drive2.ru

85 фото и инструкция по изготовлению своими руками

Сварочный стол пригодится для любителей и для профессионалов своего дела. Покупать такой стол в специализированном магазине не выгодно. Поэтому можно смастерить сварочный стол своими руками в домашних условиях.

При самостоятельной сборке стола, вы сможете сделать его такого размера, какого пожелаете. Также для экономии пространства сварочный стол можно будет использоваться не только для сварки, но и для других работ.

Краткое содержимое статьи:

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:


У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.

Далее требуется сделать чертеж сварочного стола с размерами и приготовить все необходимые инструменты.


Необходимые инструменты для сборки

  • Аппарат для сварки и необходимые для его работы элементы.
  • Угольники, линейки и маркер для пометок.
  • Рулетка или измерительная лента около 3 метров.
  • 4 струбцины, в виде буквы “С”.
  • Кусачки.
  • Ножовка по металлу или машина для шлифовки.
  • Метчик.
  • Дрель и необходимые для ее работы элементы.
  • Металлические листы, трубы, проволока.
  • Болты, гайки и т.д.
  • Лобзик, тиски.
  • Болгарка.

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.


Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Для удобства можно сделать ручки для переноса стола в любое место. Смастерить их лучше из металлической арматуры с диаметром 0.8-1.0 см.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Место для хранения инструментов. Нишу рекомендуется изготавливать из ДСП или фанеры. По желанию можно применить металлический лист. Прикрепляется ниша внизу стола.

Кожух для мусора делается из металлических листов, любой толщины.


Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Фото сварочного стола

Также рекомендуем посетить:

zdesinstrument.ru

Как сделать сварочный стол своими руками

Говорить о хорошем качестве сварочного шва не приходится, если работы были выполнены что называется «на коленке». Без грамотно обустроенного рабочего места добиться приемлемого результата вряд ли удастся. Центральное место отводится сварочному столу. Он обеспечивает удобство во время сварки и возможность надежной фиксации соединяемых заготовок.

Требования к конструкции

Прежде, чем приступить к разработке чертежа, следует ознакомиться с требованиями, которые предъявляются к такого рода конструкциям. Среди них:

  • обязательное наличие вытяжки. Она не должна мешать выполнять работу и в то же время эффективно отводить газы, образуемые в процессе сварочных работ;
  • по левую сторону от сварщика устанавливается приточный вентилятор на высоте порядка 1,3-1,5 метра;
  • нужно предусмотреть медные кант на сварочном столе. Он необходим для быстрой очистки электродов;
  • под инструменты и комплектующие устанавливается несколько ящиков и навесных полок;
  • крепления для заземления;
  • устанавливается достаточно мощный светильник, обеспечивающий хорошую видимость во всех зонах рабочего стола.

При монтажных работах запрещается использовать горючие материалы или комплектующие с высоким содержанием вредных примесей. При нагревании они будут выделяться в воздух и мог стать причиной отравления сварщика. Конструкция стола может быть максимально простой (ровная поверхность на четырех ножках) или более сложной – с дополнительными приспособлениями и зажимами. Выбор зависит от периодичности использования рабочего места и сложности выполняемых операций.

Простая и полупрофессиональная модели столов

Основой простого варианта служит жесткая столешница, к которой крепятся вертикальные стойки. Снизу на высоте 20 см от уровня пола к ножкам привариваются поперечное усиление. К основной раме приваривается столешница, в которой предусмотрены пазы для струбцин и кронштейн сварочного кабеля. Ниже рабочего горизонта крепится горизонтальный лист, который будет служить в качестве поддона для сбора мусора. В боковой части стола можно предусмотреть набор вертикальных полок для комплектующих и расходников. Здесь же ставится емкость с водой.

Полупрофессиональный стол сварщика комплектуется дополнительным оборудованием. Благодаря более широкой оснастке сварщик сможет выполнять и другие операции: сверление, шлифование, фрезерование и т.д. Системы, обеспечивающие принудительную циркуляцию воздуха, тоже могут встраиваться в стол. Опорные стойки конструкции крепятся к столу, а столешница делается вращающейся. Это обеспечивает максимум удобства и высокую устойчивость стола при работе с тяжелыми заготовками. Комплектацией предусмотрены тиски и дополнительные струбцины. Инвертор устанавливается на отдельной поворотной площадке.

Выбор сварочного стола

Выбор варианта конструкции зависит от вида работ, которые нужно будет выполнять и наличия свободного места. Для гаража лучше всего подойдет откидной верстак. Если же есть достаточно свободного пространства, то практичней будет сделать или купить стационарный стол с поворотной платформой. Тем, кто хочет получить максимум комфорта, рекомендуется изготовить самодельный сварочный стол с вращающейся рабочей поверхностью.

Для выполнения сложных ремонтных работ потребуется дополнительное оборудование. Его можно установить только в том случае, если столешница имеет достаточно большую площадь. Чтобы сделать сварочный столик максимально функциональным, желательно учесть советы практикующих специалистов:

  • Рабочая зона ограждается вертикальной защитой, выполненной из огнестойкого материала.
  • Достаточная жесткость конструкции обеспечивается при весе стола от 180 кг и больше.
  • Нужно избежать бликов от освещения. Поэтому нежелательно использовать энергосберегающие источники света, поскольку стекло маски их не поглощает.
  • Поворотная платформа очень желательна.
  • Если нет возможности оборудовать стационарную приточно-вытяжную вентиляцию, то необходимо предусмотреть хотя бы передвижной вентилятор с магнитными присосками.

Изготовление сварочного стола своими руками

Это не только реальная возможность сэкономить, но и отличный шанс сделать рабочее места под запросы конкретного человека.

Инструменты

Минимальный набор инструментария, который потребуется при изготовлении сварочного стола своими руками:

  • рулетка, мел, пассатижи;
  • молоток, угольник, линейка;
  • кусачки и струбцины;
  • метчики, болгарка или, как минимум, ножовка по металлу;
  • сварочный аппарат, токарный или фрезерный станок.

Размеры сварочного стола

Не стоит ориентироваться на промышленные образцы. Реализовать подобные проекты в домашних условиях весьма непросто, а порой просто нереально. Впрочем, они пригодятся в качестве основы для составления своего проекта. В чертеже обязательно указываются размеры всех элементов конструкции. Основные эргономические требования:

  1. Рабочая зона размером не более 1 метр по длине и 0,8 метра по ширине.
  2. Высота рабочей поверхности должна находиться в пределах 0,7-0,85 м от земли.
  3. Общая высота сварочного стола с защитным ограждением – до 1,4-1,5 м.

Раскрой

В изготовлении стола можно использовать как покупные, так и подручные материалы. Потребуется:

  1. 4 заготовки для каркаса полки из уголка 25х25 мм. Длина 46о мм, концы обрезаны под углом 45 градусов.
  2. 2 листа металла размером 445х750 мм под полки.
  3. На ножки потребуется 4 отрезка профтрубы 30×230×21,5 мм длиной 760 мм.
  4. Для продольного каркаса стола нужно отрезать 4 уголка 25х225 мм длиной 760 мм.
  5. 2 куска профтрубы 60×240 ×25 мм длиной 1 и 2 метра.
  6. 8 штук отрезков профиля 40×230×21,5 мм длиной по 720 мм каждый.
  7. Колесные опоры в количестве 4 шт.: 2 – со стопорами и две без них.
  8. Потребуется еще 4 уголка 30х30 мм для большей жесткости стола.

Сварочный стол из профильной трубы: столешница

Каркас выполняется из профтрубы размером 60х240 мм, а сама столешница делается из профиля 40х230 мм. Расстояние между свариваемыми заготовками должно быть одинаковым. В дальнейшем зазоры будут необходимы для крепления деталей струбцинами и зажимами. Если нужно будет удлинить стол для сварочных работ, то следует предусмотреть откидную дополнительную поверхность.

Ножки

К углам каркаса столешницы ножки привариваются. Чтобы точно их выставить, следует предварительно прихватить заготовки в двух местах, угольником проверить точность позиционирования и только после этого приваривать «намертво». В нижней части ножек привариваются небольшие пластины прямой формы, которые повышают устойчивость стола и защищают поверхность пола от повреждений стенками профильной трубы.

Пояс жесткости

Прочность стола в разы увеличивается, благодаря установке пояса жесткости. Его можно сварить из уголка 30х30 мм и крепится к ножкам на высоте примерно 25 см от уровня пола. такая обвязка выполняется по кругу.

Защитный экран

Такой элемент необходим для того, чтобы брызги от сварки не разлетались по сторонам. Делается защитный экран из уголка и стального листа. Желательно делать не только фронтальную часть, но и боковые стенки. Экран делается съемным для удобства в случае перемещения стола или работы с крупногабаритными заготовками.

Колеса и ручка

В случаях, когда планируется частое перемещение стола, то колесика и транспортировочная ручка просто необходимы. Следует иметь ввиду, что в случае установки четырех колес обязательно наличие у них стопорного механизма. В противном случае не удастся обеспечить стабильность рабочей площадки. Для удобства транспортировки к корпусу привариваются п-образные ручки.

Инструментальная полка

Изготавливается из листов металла, по периметру которого приваривается уголок. Он является основанием и одновременно ребром жесткости. Полки монтируются на стену или рабочий стол. В идеале с подобных полок собирается небольшая инструментальная тележка на двух или четырех колесиках. Для хранения мелкого инвентаря и комплектующих целесообразно сделать один или два выдвижных ящика.

Покраска стола сварщика

Финал изготовления сварочного стола своими руками – покрасочные работы. Сварочные швы предварительно зачищаются и обрабатываются антикоррозийным средством. Если краска будет наноситься методом распыления (краскопульт или баллончик), то нужно защитить колесика, повороты столешницы и другие аналогичные места. В противном случае они могут заклинить. Для декоративной отделки поверхности используются жаростойкие эмали по металлу. С хорошей стороны показал себя сурик железный. После нанесения краски ее обжигают горелкой, чтобы улучшить показатели жаростойкости.

Общепринятые правила и полезные советы

Профессия сварщика относится к числу вредных специальностей, поскольку во время работы сварочного аппарата специалист подвергается:

  • негативному воздействию высоких температур;
  • риску травмироваться брызгами раскаленного металла;
  • вредному ультрафиолетовому облучению;
  • вероятности поражения электрическим током.

Чтобы минимизировать и даже полностью исключить негативные последствия, связанные с профессиональной деятельностью, следует придерживаться правил:

  • в обязательном порядке рабочая комната оснащается эффективной приточно-вытяжной вентиляцией;
  • перед началом работы следует проверить оборудование на целостность изоляции, надежность креплений и контактов;
  • во время сварочных работ использовать средства защиты: маску, респиратор, специальную одежду, обувь и перчатки. Спецодежда должна быть изготовлена из огнезащитного материала;
  • не допускается загромождение стола и пространства вокруг него посторонними предметами, которые не используются для данного цикла сварочных работ;
  • строго воспрещается работа с неприспособленных опор;
  • предназначенные для сваривания элементы должны быть надежно зафиксированы струбцинами или зажимами;
  • в случае выполнения работ в помещениях с горюче-смазочными материалами, расстояние до них должно быть не меньше пяти метров.

Для обеспечения максимального комфорта следует укомплектовать рабочий стол сварщика вспомогательными устройствами. Точность сварки зависит в том числе и от надежности фиксации заготовок. Струбцины и зажимы должны быть неотъемлемой частью инструментария сварщика. Мелкие заготовки, которые сложно закрепить механическим способом, удерживаются при помощи магнитного поля.

vtmstol.ru

изготовление и советы как сделать сварочный стол

Для более качественного проведения сварочных работ, особенно если вы нередко их выполняете, сварочная подмость небольшого размера станет важной необходимостью. Изготовив сварочный стол своими руками, вы не только сэкономите на своем бюджете, но и выполните стол по своему вкусу, в нижней его части можно будет сделать удобную полку для хранения сварочного аппарата и прочих принадлежностей. В дополнение ваш стол будет служить еще и элементом заземления в помещении.

Краткое содержимое статьи:

Требования безопасности к сварочному столу

Каждый стол для сварки, кроме своей практичности должен соответствовать определенным требованиям безопасности для человека.

Над рабочей поверхностью стола, не сильно высоко, в обязательном порядке устанавливают принудительную вытяжку. Для этой цели больше подойдет улиточный вариант вытяжного вентилятора.

Края столешницы лучше окантовать медной полосой для удобства сбивания электродной обмазки. Над рабочей поверхностью необходима установка дополнительной подсветки.

Обязательна установка закрытого отсека для хранения оборудования, используемый в редких случаях. В конструкции стола нельзя использовать или хранить огнеопасные и токсические предметы.

Виды сварочных столов

Для проведения сварочных работ в мастерской обычно используют два вида столов – простой и полупрофессиональный.

Простой стол

Подобная модель отличается несложной конструкцией. Изготавливают такой сварочный стол из профильных труб или уголка, приваренных друг к другу.

Внизу, приблизительно на 20 см от пола, стойки соединены уголками, вверху же они надежно сварены с рамой, с располагающейся на ней столешницей из металла. На поверхности стола могут присутствовать различные пазы для фиксации деталей.

Приварив к раме кронштейны для сварочного провода можно значительно облегчить процесс сварки. Внизу также можно установить неглубокий поддон для сборки отходов производства, а по бокам стола будет удобно размещение тумбочек для различных принадлежностей. В дополнение не помешает приварить полочку под емкость с водой.

Полупрофессиональный стол

Это уже более усложненный вид сварочного стола. Общее назначение подобных конструкций не сильно различается от простых столов, но на них устанавливается дополнительные устройства для фрезеровальных, сверлильных и прочих операций по металлообработке.

Ножки конструкции, для усиления ее устойчивости, надежно фиксируются к полу болтами или стяжкой из бетона. Дополнительно изделие можно оснастить встроенными системами вентиляции.

Основным преимуществом таких столов – это возможность поворачивания рабочей платформы, что обеспечивает накладывание сварных швов на заготовки с одной точки.

Данные столы нередко укомплектовываются быстро снимающимися тисками, струбцинами и поворачивающимися приставками для крепления заготовок и сварочного оборудования.

Чертежи сварочного стола

На сегодняшний день в интернете совсем немного информации о чертежах подобных конструкций, и это, пожалуй, единственная проблема при самостоятельном их изготовлении. Многие для этих целей используют обычные фото сварочного стола, по которым проектируют чертеж и улучшают по необходимости.

Делают это по той причине, что если взять за основу модели промышленного образца, то их чертежи окажутся очень сложными для реализации в домашних условиях, а некоторые задачи вообще невозможны к использованию.

Изготовление

Для примера рассмотрим, как сделать сварочный стол из металлических профильных труб и уголка из стали. При его создании возможно применение других размерных габаритов, материалов и форм конструкции.

Рабочая поверхность стола

Для столешницы не желательно ее изготовление в слитом виде. Лучше, когда она сваривается из профтрубы по размерам 60×40×2 мм. Решетка внутри рамы выполняется из профиля с размерами 30×30×1,2 мм (также можно применять 8 или 10 швеллер).

Элементы деталей нарезаются обычной болгаркой, торцы срезов необходимо зачистить от заусениц. Сначала заготавливается внешняя рама с максимально идентичными диагоналями.

Профили для внутреннего размещения нарезаются непосредственно по проему готового каркаса. После, их вставляют приблизительно на 30-50 мм друг от друга. Швеллера накладывают поверх рамы.

При желании к столу можно приварить ручки. Они пригодятся для более удобного передвижения стола, обычно выполняются из арматуры толщиной 12-14 мм и крепятся с двух сторон под крышкой стола.

Ножки для стола

Ножки нарезаются из круглой трубы толщиной 5 см (подойдет и из квадратной 5×5 см). Их длина должна быть приблизительно 760 мм. Стойки свариваются по углам к уже готовой столешнице.

После крепления ножек, для усиления прочности и устойчивости конструкции в дополнение делают обвязку по низу стоек. Для этого, отступив от пола приблизительно на 20−30 см, ножки свариваются друг с другом уголком на 3×3 или 4×4 см.

Уголок варится ровной стороной к полу для того, чтобы в получившуюся середину уложить лист из ДСП или толстой фанеры. На получившейся полке хранят оборудование для сварки и прочие необходимые предметы.

Во время крепления ножек к столу важно, чтобы их не перекосило. Соединяются они с рамой точно под прямым углом. При необходимости к стойкам приваривают колесики для возможного передвижения стола и 3-4 крючка для подвешивания кабеля, каких-либо предметов.

Защитный короб

Защитный короб сваривают в виде поддона с невысокими бортами, приваривают его внизу стола к ножкам с несильным наклоном. Основная его задача осуществляется в собирании окалины, шлака и прочих отходов.

Для инструментов лучше сделать отдельный ящик или тумбочку из ДСП или металлического листа.

Соблюдение безопасности при сварочных работах

Все операции нужно выполнять исключительно в хорошо проветриваемых или вентилируемых помещениях.

В процессе работ важно применение для сварщика всевозможные защитные средства, таких как, спецодежда, спецобувь, рукавицы из брезента или кожи, маска или щиток, а иногда и респиратор. Стыки сварочных кабелей необходимо хорошо заизолировать.

Важно! На столе и вокруг него недопустимо, чтобы присутствовали легко воспламеняемые предметы.

Фото стола для сварки своими руками

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях ;)

instrumentgid.ru

Сварочный стол

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать стол для сварки с полкой для инвертора, электродов, маски и инструмента, да еще при том данный стол транспортабельный за счет 2х колесиков расположенных на ножках, что придает ему удобство и мобильность, можно перекатывать по мастерской или гаражу с места на место) Помимо всего -это конечно же и удобство ведения сварочных работ, потому как все под рукой, а сама столешница выполнена в виде решетки из проф трубы квадратного сечения, под столешницей имеется специальная полочка установленная под углом для отвода осыпающихся искр и окалин. Решетчатая столешница удобна тем, что на нее не будет налипать сварка, в отличии от сплошного стола.

В начале собирается сама столешница из проф трубы 50х50 это для основания, а внутренняя 30х30, расстояние составляет порядка 30-50 мм. Ножки автор сделал из круглой трубы, на 2 из которых прикрутил колеса. В нижней части по периметру вварен уголок под установку полки из толстой фанеры.

И так, давайте рассмотрим, что конкретно понадобится для сборки стола? А так же разберем по полочкам весь пошаговый процесс.

Материалы
1. проф труба квадратного сечения размеры: 50х50 и 30х30
2. круглая труба для ножек
3. уголок

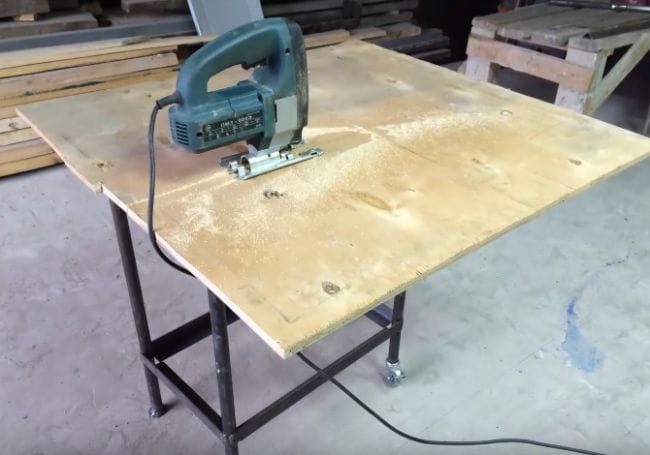

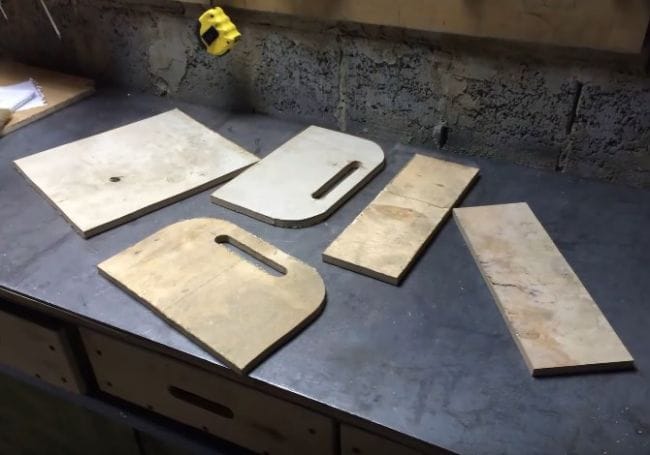

4. фанера
5. гайка

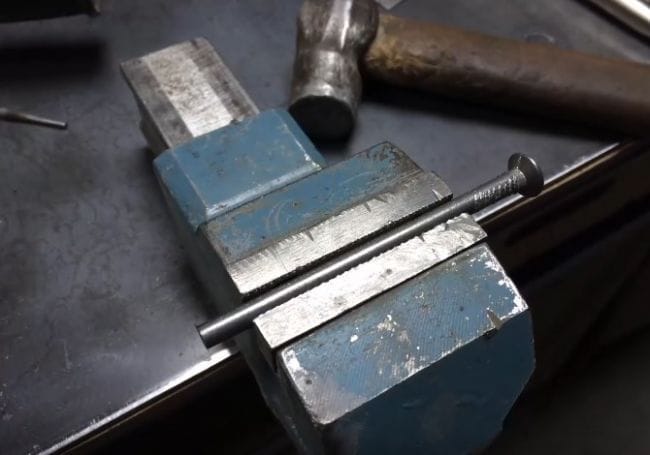

6. гвоздь 150 мм 2 шт
7. краска
8. колеса от магазинной тележки) 2 шт
9. металлические пластины 4 шт

Инструменты
1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. наждак
5. наждачная бумага
6. молоток
7. линейка
8. уголок
9. уровень
10. маркер
11. рулетка
12. тиски

Пошаговая инструкция по сборке сварочного стола своими руками.
И так, первым делом автор произвел расчеты и набросал на тетрадном листке небольшой чертежик от руки, так же представил свои размеры, 370х580х780 , но в каждом случае размеры будут разные, потому как стол необходимо делать под себя и свой рост- это играет немаловажную роль в производительности труда и удобстве ведения сварочных работ.

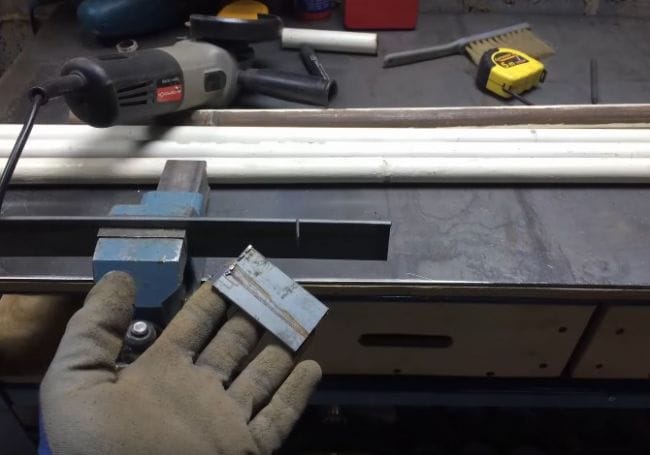

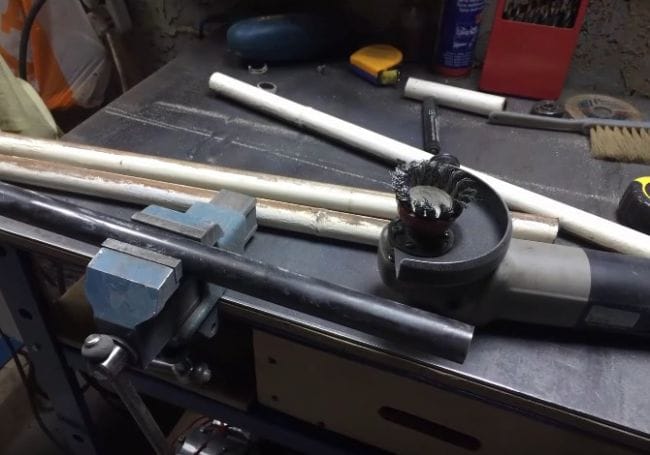

Далее при помощи болгарки (УШМ) автор начинает пилить проф трубу квадратного сечения, первым делом для основания, значит 4 штуки для последующего создания прямоугольника.Затем распиливает более тонкую трубу 30х30 она будет играть роль непосредственно самой решетки.Все полученные заготовки необходимо обработать и зачистить от ржавчины при помощи болгарки (УШМ).И так, все подготовлено к последующему процессу сварки.Чтобы получить правильный прямоугольник и металл не повело, автор использует уголок и струбцины.Вот собственно что получается в итоге, решетка сваренная из проф трубы квадратного сечения с шагом от 30 до 50 мм в зависимости от предпочтений сварщика.Затем места сварки мастер зачищает при помощи болгарки.Из круглой трубы нарезает 4 заготовки для изготовления ножек стола, материал был взят б/у, после ремонта системы отопления осталось очень много дельного железа)Заготовка зажимается в тиски и обрабатывается при помощи УШМ до характерного металлического блеска, то есть краску необходимо полностью снять.После того как ножки будут готовы, автор еще делает основание под них из металлических пластин.Наваривается на все 4 угла.Подготовленные ножки стола.Приваривает, здесь требуется точность и внимание, ножки должны быть ровно приварены иначе стол косой получится).И вот уже 3 ножки на своем законном месте.Основная работа выполнена, есть столешница на четырех ногах, но расслабляться не стоит впереди еще очень много работы.Для установки в нижней части стола полки из толстой фанеры, необходимо подготовить основание под нее из металлического уголка. Заготовки так же нарезаются при помощи болгарки, всего понадобится 4 уголка.Приваривает уголок к нижней части ножек.Для удобства ведения сварочных работ использует зажим и струбцины.Вот собственно что получается.Основание под полку готово.Затем мастер делает ручку для удобной транспортировки из металлического прутка толщиной 8-10 мм, отрезок необходимой длинны зажимает в тисках и придает форму.Приваривает к нижней части основания столешницы.Вот такая простая и удобная ручка получилась.После же автор изготавливает вешалки для размещения электропроводов от инвертора. Для чего берется гвоздь 150 мм, отпиливается острая часть и придается необходимая форма при помощи тисков и молотка.А далее просто привариваются к ножкам в том месте где предполагается расположить непосредственно сам инвертор.Для удобной транспортировки автор решил на 2 ножки прикрутить колеса от магазинной продуктовой тележки)В основание ножек были вварены вот такие гайки.То есть имея резьбовое соединение в ножке можно будет легко прикрутить колесико.И так стол на колесах можно гонять по мастерской)) Внимание!Обратите ваш взгляд на то что ножки стола одинаковые и столешница расположена ровно, не забывайте что при наращивании колес высота ножек изменится.Затем изготавливается полка для размещения инвертора, инструмента итд. В качестве материала служит толстая фанера, которая распускается по размеру при помощи электролобзика.Выпиливает по нанесенному размеру.Устанавливает, все отлично подошло, как там и было)Для защиты инвертора от искр и окалин летящих во все стороны во время проведения сварочных работ, а особенно они полетят вниз через решетчатую столешницу, так вот чтоб этого избежать автор придумал полку-защиту расположенную под уклоном, чтоб искры скатывались по уклону и отлетали от стола в бок. Основу составляет стальной прут.Приваривает вот таким образом.Обратите внимание! Под уклоном!Сама защита изготавливается из обычного кровельного железа, у автора как раз имелся небольшой кусок после ремонта, вот он и пригодился)Выпрямил при помощи киянки и загнул по краям бортики, дабы уложить ими прямо на основание из стального прутка.Затем автор занимается изготовлением ящика под инструмент сварщика, за основу берет все туже фанеру. Предварительно накидал эскиз будущего сундука)Нанес размеры на поверхность и выпиливает при помощи электролобзика.Вот такие заготовки получились.Начинает собирать все детали в единую конструкцию, крепит саморезами.И во такой аккуратный ящик получился, края обработал наждачной бумагой.Далее мастер переходит к покраске стола, для чего использует обычную краску для металлических покрытий.Столешницу как вы поняли, красить не следует.Собирает все и раскладывает по полочкам.На нижней полке расположился инвертор, электроды и ящик для инструмента.Такой аккуратный и удобный сварочный стол получился, а самое главное его можно транспортировать по гаражу, либо мастерской за счет установленных колес, что опять же повышает производительность труда. Представленный материал хорошего качества и желательно его добавить в закладки, чтобы не потерять.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Сварочный стол для гаража своими руками » Изобретения и самоделки

Сварочный стол для гаража, как его сделать своими руками.



Я сделал этот сварочный стол с намерением использовать его не только по прямому предназначению. В итоге сделал у него съемный верх из массива дерева. Мой гараж несколько мал, поэтому мне нужно было все, что я мог получить. И с большим громоздким столом, установленным в середине пола, это не было бы вариантом.
Стол, который я разработал, полностью маневренный, – он на 4 роликах; все 4 поворотных и 2 запорных. Он также имеет ту же высоту, что и моя настольная пила, и токарный станок по толщине, так что он вдвое больше, чем стол для подачи.

Шаг 1: Подготовьте детали


Теперь каждая настройка и ситуация, скорее всего, будут отличаться от моих, но если здесь есть кто-то, кто хотел бы скопировать то, что я сделал, вот все измерения для кадров.
Начали резать 4 угла на 68 дюймов и 4 угла на 31 дюйм. Затем я пометил 1 1/2 дюйма по обеим сторонам всех четырех из 31-дюймовых углов с помощью моего нуля. Мне нравится использовать это в отличие от мыльного камня, потому что это дает вам очень тонкую линию для следования …
Затем я надрезал обе стороны каждого угла, используя шлифовальную машину с отрезным кругом. Посмотрите на рисунки выше, чтобы получить более наглядное изображение, если вы не знакомы с этим способом преодоления угла 90 градусов.
Использование отрезного круга оставит заусенцы на металле, поэтому обязательно отшлифуйте их, когда закончите.

Шаг 2: Собрать верхнюю раму


Теперь пришло время собрать верхнюю раму. Возьмите одну длинную сторону и одну короткую и промойте их. Положите свой квадрат в сторону и выровняйте их до 90 градусов. Как только это будет 90 градусов, сделайте небольшую зацепку с вертикальной стороны. Убедитесь, что две части не двигались, и сделайте еще одну наклейку на плоской стороне. Сделайте это еще 3 раза с другими свободными частями.
Теперь, когда все 4 части сложены, мы можем сделать 2 прямоугольника в квадрате. Выровняйте каждую половину так, чтобы оба конца были заподлицо, а также закрепите их. И повторите для второго кадра. Теперь у вас должен быть идеально квадратный прямоугольник. (Опять же, пожалуйста, обратитесь к фотографиям или видео, если у вас есть какие-либо вопросы)
Для дополнительной поддержки я добавил 2 угла в центре и равномерно распределил их.
Теперь, когда все решено, пришло время начинать сварку. Приварить каждый шов. Это включает в себя и заднюю часть рамы.
Теперь, когда все сварено прочно, переверните рамы и шлифуйте сварные швы.

Шаг 3: Нижняя рамка


На шаге 2 я отметил, что добавил пару дополнительных опор. Я также добавил пару опор для нижней рамы, но они были перевернуты вверх ногами по той причине, что полка будет сидеть сверху. Я следовал тому же принципу, что и для верхней рамы, за исключением того, что плоские сварные швы шлифовали как сверху, так и снизу.

Шаг 4: Добавьте ножки


Я порезал ножки на 27 дюймов. Я прикрепил их к нижней раме с помощью квадрата и пары сварочных клещей. Вы должны убедиться, что нога отвесная, прежде чем она сварена. Для этого я вымыл ногу с рамой и положил рукоять на одну сторону. Затем я использовал квадрат и слегка прикрепил его к заднему углу. Затем я придал квадратную форму противоположной стороне ноги и прикрепил ее. Теперь ваша нога должна быть полностью отвесной с рамой.
После того, как все 4 ноги были надеты, я снял раму со стола и отложил ее на потом.

Шаг 5: Прикрепите рамы, верх, ролики

Вершина имела размеры 6′ в ширину и 3′ в высоту и была сделана из 1/4 стали. Я положил верхнюю раму сверху на пластину и центрировал ее со всех сторон, и это позволило примерно 2-дюймовое свисание, которое хорошо работает для зажима материала.
После того, как верх был прикреплен к верхней раме, пришло время установить нижнюю раму с ножками, которые мы ранее строили сверху. То, что я такой приверженец точности, закончилось тем, что я сидел там, где и должен был. Все, что мне нужно было сделать, это промыть все, придать ему толчок и приварить ножки к вершине!
После того, как все сварено, пришло время для колесников. Я использовал 4 поворотных ролика с 2, которые блокируются. Я приделал ролики везде, где мог.

Шаг 6: Нижняя полка


Для нижней полки у меня была куча кусков 16 размера, поэтому я решил использовать их. Я нарезал некоторые кусочки ацетиленовой горелкой, а другие – болгаркой. Само собой разумеется, что в любом случае я должен был размолоть или шлак или заусенцы в конце. Плазменный резак был бы подходящим вариантом, но эти два метода отлично сработали для меня.
При резке ацетиленом вы можете заметить некоторые искажения. Скорее всего, это из-за неправильного размера наконечника.
Затем я покачал нижние части полки и дал им большую прихватку. После этого я немного отшлифовал их. Но не до самого металла.

Шаг 7: Верхняя полка


Я подумал, что было бы удобно иметь верхнюю полку под столом, а также для хранения магнитов, перчаток, инструментов, шлифовальных дисков и т.д. Так что это было сделано точно так же, как две рамки, за исключением того, что я добавил верхние углы к внешней стороне кадра. Верхняя полка имеет размеры 19 дюймов в глубину и 29 дюймов в ширину и свисает на 8 дюймов сверху.

Шаг 8: Последние штрихи


Итак, когда верхняя полка готова, пришло время повесить ее. Это было бы проще, если бы я собирал верхнюю полку, пока стол был перевернут, и тогда прикрепил ее. Но я сделал несколько отметок под столом, выровнял полку и поднял ее одним коленом, пока держал его на месте. Затем приварены кверху стола.
Вот так я и завершил этот проект. Я использую этот стол каждые выходные.
Источник

izobreteniya.net


Смотрите также
