Полка для удочек в гараже


Подвесной стеллаж для хранения удочек


В этой статье мы расскажем вам, как сделать подвесную полку-стеллаж для хранения рыболовных снастей. Задумка очень проста и доступна каждому, кто хотел бы хранить свои удочки в порядке.

Автор этого мастер-класса уступил свою комнату внуку, и его рыболовные снасти до поры до времени собирали пыль по углам. Он долго планировал сделать нечто, вроде полки для них, но без определенных навыков все проекты казались либо сложными, либо дорогими и откладывались до лучших времен. Благо он наткнулся в интернете на эту идею, которая оказалась до смешного проста.

Стеллаж состоит из четырех деревянных элементов и не потребует никаких специальных инструментов или станков в изготовлении. Единственное орудие труда, которое вам понадобится - это электролобзик, а дрель позволит завершить начатое. Однако автор вместо электролобзика использовал кольцевую пилу.

Для того, чтобы изготовить своими руками стеллаж для ранения удочек, вам понадобятся такие материалы и инструменты:

1. Материалы:
- доска сосновая - 4 отрезка длиной 40 см и толщиной не менее 2-х см;
- клей для дерева;
- шурупы по дереву;
- шпатлевка для древесины;
- морилка спиртовая или масляная;
- L-образные анкеры с резьбой и дюбели к ним - 4 пары;
- резиновые элементы вроде термоусадки, поролоновые ленты или наподобие им;
- U-образные гвозди.

2. Инструменты:

- электродрель;
- кольцевая пила или электролобзик;
- сверла по дереву на 3 и 6 мм;
- линейка и карандаш для разметки;
- тиски;
- малярный валик или малярная кисть;
- долото или нож со скошенным лезвием для резьбы по дереву;
- наждачная бумага;
- молоток;
- шлифмашинка по необходимости.

Шаг 1: подготовка деталей

Стеллаж автор планировал разместить над дверным проемом. Высота стены в том месте была не более 45 см, поэтому вопрос с размерами самого стеллажа разрешился сам собой и составил 40 см.

Для работы понадобятся доски длиной 40 см и примерно 10-15 см в ширину. Толщина в этом случае произвольная, на ваше усмотрение, но такая, чтобы было удобно соединять элементы стык в стык.

Автор использовал доски шириной 10 см для изготовления тех частей, в которых устроены выемки для удочек. Всего таких выемок-слотов поместилось три, так как необходимо оставить между ними хотя бы по 13 см пространства для размещения стержня ручки и катушек. Диаметр каждого слота равен 5 см.


Отметьте на доске центр каждого слота и проведите разметку так, как показано на фото. После этого надежно зажмите доску в тисках и проделайте круглые отверстия кольцевой пилой.


Кольцевая пила — это такой тип пилы, при помощи которой можно вырезать отверстия круглой формы в заготовке из любого материала, будь то древесина, бетон и им подобные. Обычно это металлическая коронка (цилиндр) с режущей кромкой, на которой находится алмазное напыление (для бетона) или зубцы (чаще для дерева).

Кольцевая пила не слишком распространенный инструмент, поэтому ее с легкостью можно заменить электролобзиком или воспользоваться насадкой для дрель, предназначенной для проделывания круглых отверстий в древесных листовых материалах.

После того как отверстия сделаны, вам необходимо удалить древесину между краем доски и отверстием. Сделать это нужно под углом так, как показано на фото. Но сперва проведите разметку, чтобы не испортить заготовку и чтобы все отверстия были одинаковыми.



Автор использовал для этого лучковую пилу. Времени такая работа занимает больше, но мелкие зубья лучковой пилы оставляют куда более аккуратный срез, нежили обычные пилы.


Слегка отшлифуйте доску шлифовальной бумагой (сперва крупнозернистой, затем мелкой) и отложите пока в сторону.

Отметьте на более широких досках (по 14 см) центральную ось и проведите линию карандашом. На ней необходимо проделать по два отверстия электродрелью для крепления под 90 град заготовок со слотами.

Нанесите клей на ребро заготовки и прижмите его к широкой доске с помощью зажимов. Скрепите две детали между собой шурупами, используя отвертку или воспользовавшись шуруповертом.


Шаг 2: отделка и окрашивание

Кольцевая пила оставила неаккуратный срез со сколами древесины, поэтому автор решил использовать шпатлевку.

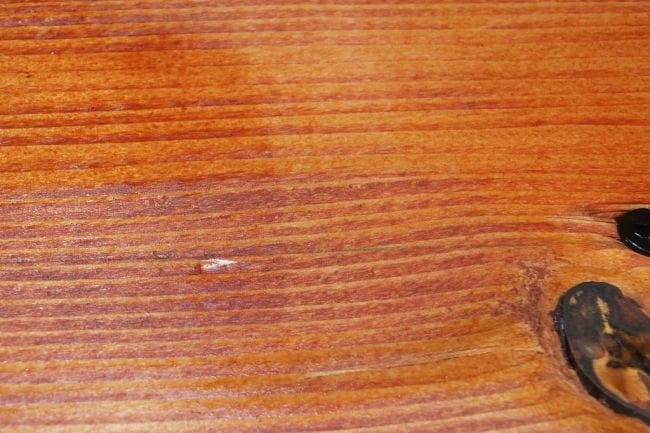

Нанесите шпатлевку тонким слоем на древесину в местах неровностей, дайте ей полностью высохнуть. Зашлифуйте обработанные участки мелкой наждачной бумагой.


Старайтесь подобрать цвет шпатлевки под естественный тон дерева, которое вы используете.

Обработайте дерево декоративно защитным покрытием. Автор использовал масляную морилку. Нанесите морилку с помощью валика или малярной кисти, дождитесь пока первый слой впитается в поры дерева, и повторите процедуру. Излишки морилки удалите бумажной салфеткой.

Морилку на основе масла с тем же успехом можно заменить на декоративное оттеночное масло или натуральную олифу, если хотите сохранить естественный оттенок древесины.


После того, как покрытие высохло, автор добавил внутрь слотов отрезки поролоновой ленты, чтобы дерево не царапало снасти.

Шаг 3: монтаж конструкции

Стена, на которую планировалось завесить стеллаж - бетонная. Поэтому описанный ниже метод монтажа подойдет для любых твердых материалов вроде кирпича, пенобетона, шлакоблока и им подобных.

Каждый элемент стеллажа крепится на два анкера. Чтобы просверлить отверстия для анкеров автор использовал сверла диаметром 6 мм. Поместите внутрь каждого отверстия дюбель и вкрутите анкер на место.

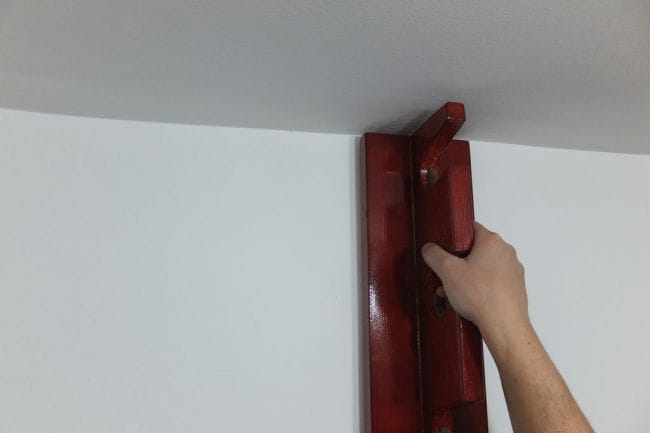

Приложите элементы стеллажа к местам крепления и как следует прижмите к стене, чтобы в дереве остались углубления-отметины в точках крепления.


Возьмите небольшую стамеску или острый нож со скошенным лезвием наподобие тех, что используют при резьбе по дереву, и вырежьте небольшие участки древесины на глубину 5-10 мм и длиной, вдвое больше выступающей части анкера.

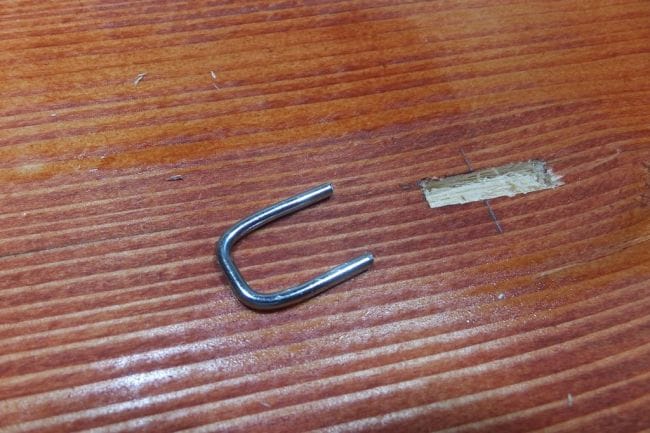

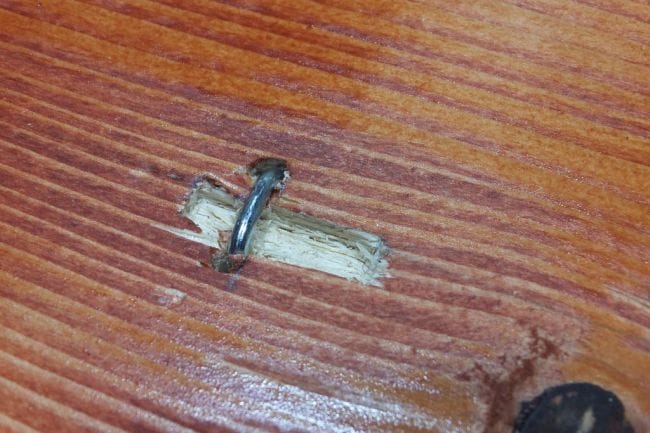

Когда закончите с резьбой, возьмите U-образный гвоздь и забейте его поперек паза так, как показано на фото.

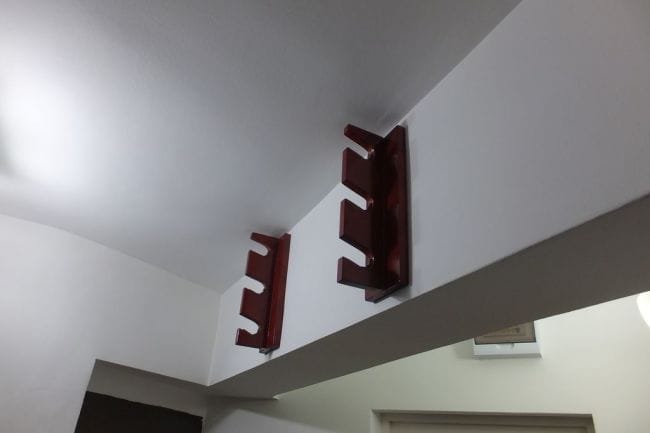

Если работа проделана правильно, вы без труда завесите стеллаж на установленные в стене анкеры.

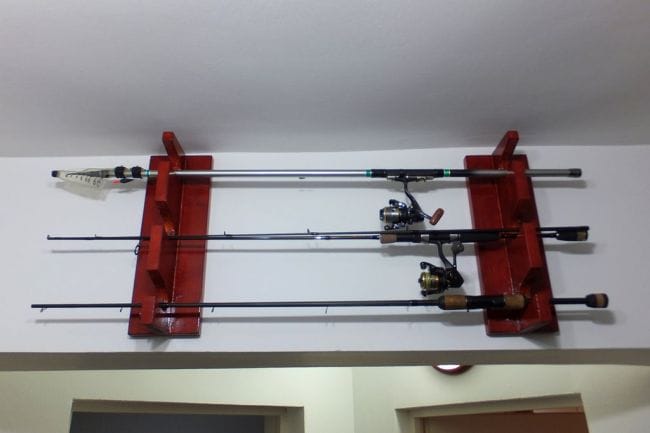

Полка-стеллаж для хранения удочек готова!

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Сообщества › Гаражные дела › Блог › Обустройство верстака в гараже. Стеллаж для инструментов.

Приветствую всех читателей и почитателей гаражного хозяйства! Планомерно навожу порядок в своем гараже, дело это долгое и хлопотное.
Для нормальной работы нужно, чтобы инструмент был под рукой, либо было понимание где его можно найти в многолетних залежах гаража-)
Решил дополнить верстак стеллажом для хранения инструмента с полочками. Для этого понадобились доски (в моем случае паллетные шириной 140 мм.), фанера толщиной 10мм.
Из досок сделал стойки в которых прорезал пазы 10 мм. для полок из фанеры.
Работал фрезером Bort pof-1600n
и фрезой пазовой 10мм.
Это мой первый опыт работы фрезером, но методом проб и ошибок все получилось хорошо (хотя хитрости небольшие есть, лучше посмотреть в ютубе пару обзоров).

Полный размер

нарезка пазов фрезером Bort


Полки из фанеры нарезал самодельной циркуляркой из УШМ длина полок 500 мм.

Полный размер


Если нагрузка больше ожидаемой и много прорезей ослабляют ее, то проклеивается еще одним листом итого полочка получается 20мм.
На пазах полки вынимаются и размещаются в зависимости от потребностей и вида инструментов.

Полный размер


Сделал подсветку из трех светодиодных прожекторов 10Вт каждый из ОБИ.
Видео обзор прилагаю.
Всем спасибо за лайки и подписывайтесь на мой канал, будет интересно пусть и не так красочно как у Гай Ричи-) Всем удачи!

16 апреля 2020 в 10:49 Метки: стеллаж в гараже, хранение инструмента, storage, tools organization, workbench

www.drive2.ru

Подставка для хранения удилищ. | Рыбалка

В этой статье сайта Рыбалка для рыболовов г.Ипатово и Ипатовского района мне хотелось рассказать о том, как своими руками можно сделать подставку для хранения удилищ.

Долгое время мои удилища стояли по разным местам в гараже, сарае. Примостить пытался в разных местах, углах, на потолке, стенах. И вот решил попробовать сделать подставку для хранения удилищ своими руками. Посмотрел в интернете разные варианты и сконструировал вот такую подставку.

Для изготовления подставки использовал старые панели ДСП, которые пылились в сарае. Сначала мной были вырезаны три заготовки длиной 76 сантиметров и шириной 15 сантиметров. Это будут перемычки между стенками подставками.

Одна из заготовок мной была размечена для вырезания отверстий и последующего распила на две части. Сначала заготовка была размечена в длину на две части, ширина которых составляла 10 и 5 сантиметров.



















Затем на линии разметки была размечена середина заготовки. От середины заготовки в разные стороны на расстоянии 10 сантиметров были отмечены точки. Эти точки у нас будут центрами отверстий, которые мы будем сверлить. Далее в изготовлении подставки мной использовалась круговая пила диаметром 38 миллиметров с электродрелью.































































Отверстия выпиливались с двух сторон заготовки, потому как используемая пила не позволяла пропилить панель насквозь.



















После того как все отверстия были выпилены, заготовка была распилена лобзиком по линии разметки вдоль заготовки. Так получились части подставки, которые будут удерживать удилища.



















Для упора удилища была выпилена еще одна заготовка длиной 76 сантиметров и шириной 21сантиметр.



















Для стенок подставки вырезаны две заготовки длиной 160 сантиметров и шириной 15 сантиметров.























Вот и весь комплект заготовок, который нужен для изготовления подставки для хранения удилищ.





















Далее мной производилась сборка подставки из заготовок. Была выбрана ровная площадка для сборки. Выставлены стенки и полки подставки с помощью уголка, чтобы углы были 90 градусов, т.е. чтобы изготовленная подставка не была перекособочена. Сборка заготовок производилась с помощью мебельных винтов под шестигранник. Сначала просверливалось отверстие диаметром 0,4 сантиметра, для утолщенной части винта 0,6 сантиметра, а затем вкручивался винт.

Порядок сборки такой;

  1. Верхняя 0,15 на 0,76 см. с боковыми 1,6 на 0,15 см.
  2. Нижняя 0,21 на 0,76 см. с боковыми 1,6 на 0,15 см., под углом чтобы края маленькой панели по ширине не выходили за края длинных.
  3. На расстоянии 28 сантиметров от верхнего края подставки прикручиваем полку, заготовка 0,15 на 0,76 см.
  4. Затем на расстоянии 22 сантиметра от нижней части подставки прикручиваем заготовку шириной 5 сантиметров с выпилами для удилища. Выпилы направляем во внутреннюю часть подставки. Прикручиваем заготовку обычными саморезами по дереву по два с каждой стороны, предварительно просверлив отверстия для саморезов.
  5. На расстоянии 70 сантиметров от прикрученной нижней заготовки с выпилами, прикручиваем заготовку шириной 10 сантиметром с выпилами для удилища. Выпилы направляем наружу. Прикручиваем заготовку обычными саморезами по дереву по два с каждой стороны, предварительно просверлив отверстия для саморезов.































































Вот и все, сборка произведена.

По ходу конструирования, я вспомнил за подставки для удочек, используемых на рыбалке. Для них между выпилами для удилищ, я просверлил отверстия диаметром 10 миллиметров. Теперь и эти подставки упорядочим рядом с нашими удилищами.



















В задней, верхней части подставки для хранения удилищ, мной были прикручены петли для навешивания на стену. В гараже в стену были  ввинчены два самореза, на которые и была подвешена подставка.



















Теперь удилища и подставки под них упорядочены и весят на стене в гараже, на полочки я положил всякие рыбацкие принадлежности. Теперь полный порядок. Конструируя такие подставки, вы можете добавить полочки на боковых панелях, крючки для подвешивания подсака и т.д.

















Вот и все о чем я хотел вам рассказать в этой статье.

Ни хвоста, ни чешуи, рыболовы г.Ипатово и Ипатовского района.


Оставить комментарий

rybstav.ru

Как сделать полку для удочек в гараже. Полка для удочек. Достоинства подобных подставок

Подставка под удочку является необходимым приспособлением для рыбалки. Во-первых, на подставку можно установить несколько удилищ одновременно, а во-вторых, отпадает необходимость в постоянном держании удочки в руках, что делает процесс рыбной ловли намного комфортнее.

Некоторые рыболовы отдают предпочтение покупным конструкциям, тем более, что есть из чего выбирать. Другие рыболовы предпочитают изготавливать подобные конструкции самостоятельно. Как правило, такими рыболовами движет чистый интерес, поскольку они являются очень интересными людьми, находящимися в постоянном поиске.

При этом, следует отметить, что конструкции подставок рассчитываются под конкретные условия рыбалки. Если берег твердый, каменистый палки вряд ли удастся воткнуть в грунт. То же самое ожидает рыболова и при ловле с деревянного мостика, где приспособить какую-нибудь подставку весьма сложно.

Подставки различаются по конструкционным решениям, назначению и материалу изготовления.

Рыболовы в своей практике отдают предпочтение следующим техническим решениям:

  • Деревянным колышкам. Их можно сделать непосредственно возле водоема при наличии растительности.
  • Одиночными подставками из металла. В таком случае отпадает необходимость в поиске деревянных колышек.
  • Комлевым держателям, как очень простым в изготовлении.
  • Род подам, как подставкам универсального назначения.
  • Подставкам, разработанным под установки на мостки.
  • Универсальным держателям для удилищ, как наиболее современным.

Это самая простая и доступная конструкция, достаточно при себе иметь топор или нож, если на берегу растут кусты или деревья. Подставка вырезается с помощью ножа, при этом нижняя часть заостряется, чтобы она легко входила в грунт. В основном, подобная подставка похожа на рогатку.

К плюсам следует отнести:

  • Отпадает необходимость в постоянной транспортировке подставок, а значит – освобождается полезная площадь.
  • Доступность, простота и скорость изготовления, что отнимает минимум драгоценного времени.
  • Нет необходимости в дополнительных затратах, поскольку такая подставка ничего не стоит.
  • Возможность изготовления подставки любой длины.

Недостатки:

Если на берегу водоема отсутствует подходящая растительность, то вырезать подставку не удастся, и ловить рыбу придется в условиях дискомфорта.

Кроме этого, следует отметить, что рыболовов огромное множество и можно лишь представить, какой ущерб наносится природе. Хотя рыболовы на протяжении всего сезона могут использовать одни и те же рогульки, которые без проблем можно найти на берегу.

Некоторая часть рыболовов отдают предпочтение комлевым держателям из-за простоты их изготовления. Этот вид держателя удерживает удилище за комлевую часть (за рукоятку). Особенно часто их применяют при фидерной ловле, когда удилище необходимо зафиксировать в одном положении, а сигнализатором поклевок служит кончик удилища. Кроме этого, с удилищем довольно просто обращаться.

Достоинства комлевых держателей:

  1. Отвечают основным требованиям надежности даже при сильных порывах ветра.
  2. Ими удобно пользоваться и удобно следить за поклевками.
  3. Простота в изготовлении и компактность, так как занимают минимум полезного пространства.

Недостатки:

  1. Не на всех водоемах можно пользоваться, так как применение ограничивается характером грунта.
  2. Если наблюдаются частые и сильные порывы ветра, то трудно определять моменты поклевок.

Этот вид подставок является альтернативой подставки из деревянного колышка. Они достаточно удобные и могут быть как односоставными, так и двухсоставными. Кроме этого, они позволяют регулировать высоту наклона удилища. Эти подставки могут входить в комбинированный вариант, где задние стойки выполнены на комлевых держателях.

Достоинства:

  1. Они надежно удерживают удилища при любых условиях ловли.
  2. Позволяют ловить рыбу на различных удалениях.
  3. Позволяют осуществлять регулировку высоты, выставляя удилища под определенным уклоном.
  4. Удилища можно разнести на определенные расстояния, чтобы они не мешали друг другу.

Недостатки:

  1. Если берег твердый, то подобная подставка не поможет.

Это более современные конструкции и более универсальные. Их особенностью является то, что они состоят из передних и задних стоек, соединенных в одно целое. Поэтому, получается, что у этих подставок 4 точки опоры, что делает их особенно устойчивыми.

При этом, можно встретить и другие конструкции, где подставка имеет 3 точки опоры. Такие конструкции не настолько надежные, особенно при наличии сильного ветра.

Достоинства подобных подставок:

  1. Их установка не зависит от характера основания, поэтому могут быть установлены в любом месте.
  2. Они регулируются по высоте, поэтому можно подобрать любой угол установки.
  3. Такие подставки разработаны с учетом того, чтобы можно было установить сигнализаторы поклевок.

Недостатки таких подставок:

  1. На сборку и разборку уходит много времени. Для рыболова это время на вес золота.
  2. Занимают много места при транспортировке. Уже чего-то лишнего с собой не возьмешь.
  3. При вываживании, если не убрать рядом стоящие удилища, возможно запутывание снастей. Это самый худший вариант, какой только можно представить рыбаку.

В домашних условиях проще всего изготовить одинарные подставки, на основе пустотелой трубки и жесткой металлической проволоки. Весь процесс изготовления может занять несколько этапов:

  • Этап №1 – проволока сгибается так, чтобы получился рогачик.
  • Этап №2 – свободные концы проволоки вставляются в трубку.
  • Этап №3 –концы проволоки фиксируются в трубке. Как вариант, можно сплющить верхнюю часть трубки.
  • Этап №4 – сплющить таким же образом нижнюю часть трубки.

Высоту установки подставки регулируют глубиной погружения ее в грунт.

Из двух отрезков проволоки, длиной 30 см и 70 см, можно изготовить более сложную подставку, если в конструкцию добавить шайбу, как ограничитель. Изготавливают ее так: 30-ти сантиметровый отрезок проволоки выгибается буквой «П», после чего его следует приварить к длинному отрезку. Затем, на расстоянии 20-25 см снизу приваривается большая шайба. К сожалению, такая подставка не регулируется по высоте.

Можно предложить вариант изготовления самого простого комлевого держателя. Для этого, придется подготовить отрезок пластиковой водопроводной трубы (жесткой) и отрезок арматуры. Диаметр трубы должен быть таким, чтобы внутрь помещалась нижняя (комлевая) часть удочки. Технология изготовления заключается в том, что арматура крепится к трубе с помощью скотча. При этом, нужно прикладывать максимум усилия, чтобы соединение получилось достаточно надежным. Конец арматуры нужно заточить с помощью болгарки или просто сделать срез под углом 45 градусов. Устройство хотя и простое, но недостаточно надежное из-за скотча.

Идея комлевого держателя настолько простая, что для его изготовления подойдет любой подходящий материал. Самое главное, чтобы конструкция была прочной и не развалилась под действием поклевок, может быть мощной, рыбы. Главное, что на это может уйти минимум времени с максимально комфортным конечным результатом.

Подставка для хранения спиннингов от компании Takara, удобна и практична, можно разместить до 16 спиннингов и удочек. Если вы заядлый рыбак, то вам наверняка будет приятно любоваться на свои снасти укомплектованные на подставке, они не будут валяться по гаражу, балкону или квартире, они аккуратно стоят и ни кому не мешают. Подставка для спин
