Фундамент из блоков фбс под гараж в один ряд


Фундамент из блоков ФБС

Фундамент из блоков ФБСУважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно возвести фундамент под строительство дома из блоков ФБС. Основой дома естественно является правильный монтаж фундамента, но прежде всего следует провести геологическую разведку и узнать степень промерзания грунта, наличие и глубину залегания грунтовых вод, так же необходимо знать есть ли на вашем участке (плывун) при его наличии массивный фундамент ставить не рекомендуется.

Преимущество возведения фундамента из блоков ФБС в том что не требуется строить опалубку, вязать и варить арматуру, готовить большое количество бетонного раствора и заказывать миксер. После укладки блоков можно сразу переходить к следующему этапу кладки стен дома, что в несколько раз сокращает время на строительство, потому как не нужно ждать пока высохнет бетон и наберет свою прочность, а это как минимум месяц простоя. Так что факты говорят сами за себя.

И так, давайте внимательно разберем, что конкретно понадобится для возведения фундамента из блоков ФБС?

Материалы
1. блоки ФБС
2. цемент
3. песок
4. щебень
5. арматура
6. кирпич
7. бетонная плита
8. битумная мастика
9. гидроизоляционная присадка для бетона
10. глина

Инструменты и техника
1. экскаватор
2. автокран
3. лопата
4. болгарка (УШМ)
5. сварочный аппарат
6. кельма
7. мастерок
8. киянка
9. колышки
10. веревка
11. рулетка

Пошаговая инструкция по возведению фундамента из блоков ФБС своими руками.

Прежде чем приступить к монтажу данного вида фундамента, следует ознакомиться схематично, что он из себя представляет. Роется яма и траншея, в основном с расчетом под цокольный этаж или подвальное помещение. Далее по периметру укладывается песчаная подушка 15-20 см, утрамбовывается и сверху еще слой мелкого щебня тоже 20 см, все плотно утрамбовывается. Затем уже укладываются блоки, кладка такая же как и кирпичная "в разбежку" дабы была связка между блоками, так же каждый ряд рекомендуется армировать. В ходе кладки так же нужно постоянно проверять уровнем, дабы не было перекосов, что в будущем сможет негативно отразится на самом здании.

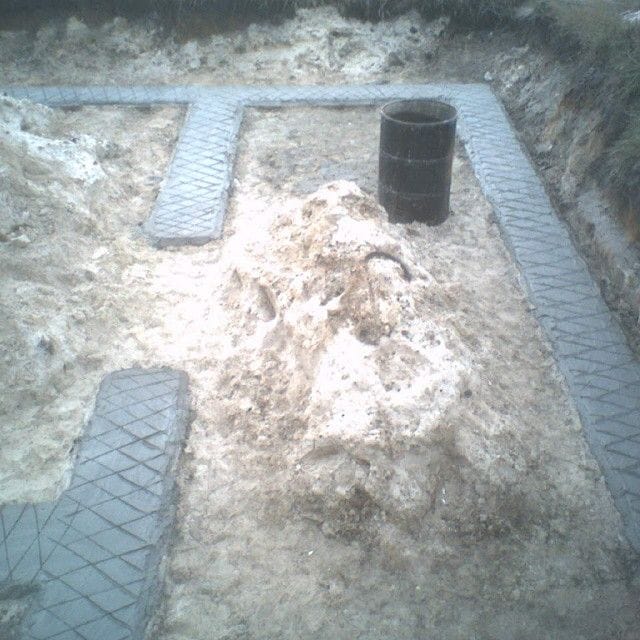

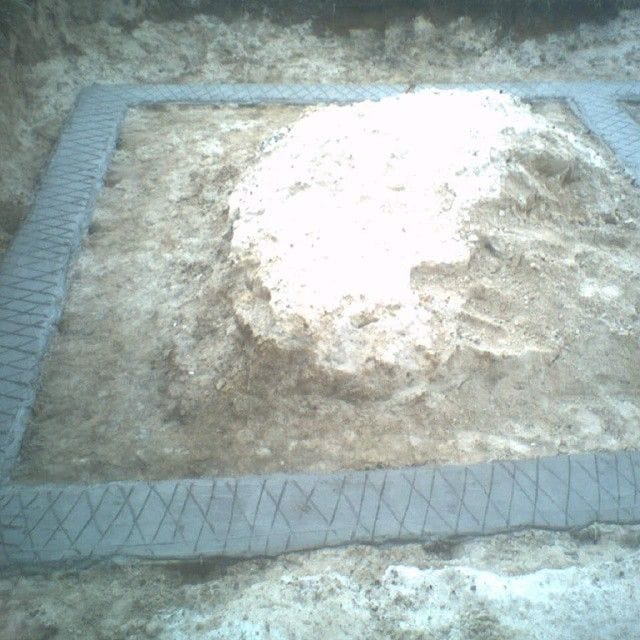

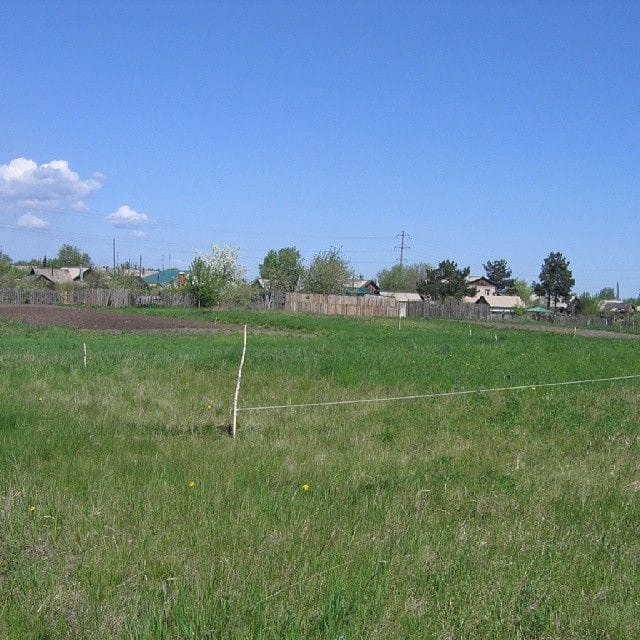

После теории автор переходит к практике и размечает купленный им земельный участок, для чего использует рулетку, колышки и веревку (белого цвета)Роется котлован, здесь без спецтехники не обойтись. Автор нанял экскаватор.Экскаваторщик с своей работой справился довольно быстро и умело.Затем автор делает разметку под траншею фундамента.Выкапывает согласно разметке.На дно укладывается песчаная подушка 15-20 см, а поверх нее слой щебня 20 см.Поверхность подушки должна быть хорошо утрамбована и ровная и уже на нее укладывается первый ряд блоков. Кладка осуществляется при помощи автокрана и стропальщиков, начиная строго от угла.И так, первый ряд выложен.После того как ряд уложен, его следует армировать вот таким образом.Арматуру автор покрывает цементным раствором.Наносит риски и дает просохнуть цементу.И пошел второй ряд блоков, кладка так же осуществляется на цементный раствор.Так же кладутся и внутренние перегородки цокольного этажа.В основном выкладывают 3 ряда блоков.Перекрытие делают из железобетонных плит.Плиты так же укладывают при помощи автокрана и помощи стропальщиков. Но не следует забывать, что фундамент может получиться не совсем ровным и дабы этот дефект исправить выкладывают ряд красного кирпича.Так же готовый фундамент следует покрыть гидроизолирующим слоем по типу битумной мастики.Расстояние между фундаментом и рвом лучше всего заполнять глиной, потому как глина плохо пропускает воду и является природным консервантом. Только необходимо как следует утрамбовать.Таким образом у автора был построен фундамент дома в довольно короткий срок и далее смело можно приступать к кладке стен дома. Преимуществ конечно у данного метода много, но есть и недостатки, по словам владельцев домов на фундаменте из блоков ФБС были случаи трещин в цементных швах. Так же сегодня эту технологию считают устаревшей.
В данном материале были представлены положительные и отрицательные стороны возведения данного фундамента, а решать конечно только Вам.

На этом заканчиваю статью. Большое спасибо за внимание.
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник

usamodelkina.ru

Фундамент из блоков в один ряд: отзывы о ФБС


Дом из блоков ФБС – это очень популярный вид постройки. Такой материал используют для создания несущих элементов постройки, которые можно эксплуатировать при температурах от -70 до +50 градусов. Наиболее актуально их применение для строительства подвальных и цокольных поверхностей и укладке ленточного фундамента. Стоит отметить, что такие блоки прекрасно сочетаются со всеми видами грунта и климатическими признаками. В нашей статье мы выясним, как построить здание из ФБС правильно и самостоятельно.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

  • Хорошая прочность;
  • Долговечность;
  • Устойчивость к механическому и биологическому воздействию;
  • Высокий уровень теплоизоляции;
  • Экологическая безопасность;
  • Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

  • Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
  • Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
  • Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Выбираем блоки для монтажа

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

  • Контактная информация завода производителя;
  • Серийный код и номер партии;
  • Габаритные параметры, марка, вес;
  • Показатель прочности во время сжатия;
  • Устойчивость к морозу и влаге;
  • Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

  • При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
  • Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
  • В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Выполняем фундамент из блоков своими руками

Выполнение строительного процесса из ФБС изделий не отличается, но выполнять работы нужно в точном соответствии инструкции. Итак, первое, что нужно – это рассчитать все величины. Давайте, об этом и поговорим более подробно.

Рекомендуем к прочтению:

Расчет количества материалов

Перед тем, как отправляться за закупкой необходимо знать, сколько материала нам понадобится для выполнения постройки

Перед тем, как отправляться за закупкой. Необходимо знать, сколько материала нам понадобится для выполнения постройки. Объём несущей кладки рассчитывается по такой формуле:

V= l на a на h, то есть, длину умножить на толщину и высоту. Далее полученную величину разделяют на показатели одного блока. Если постройка имеет форму параллелепипеда, то на этом расчет окончен, полученная сумма и будет количеством необходимого материала.

Внимание! Здесь очень важно не забывать, что элементы ФБС имеют большой вес, поэтому для выполнения работ следует воспользоваться услугами специализированной техники. Отталкиваясь от этого факта, профессионалы рекомендуют выполнять расчеты для средних блоков, так как их будет проще устанавливать.

На сегодняшний день производители выпускают несколько стандартных параметров для блочных изделий. Такие величины упрощают выполнение строительных работ. Обычно блок имеет высоту 58 см, но для расчетных действий нужно использовать цифру 60. Боковые стенки могут быть немного выпуклыми, но это необязательная норма, поэтому большинство блоков ровные. Конструктивные особенности отталкиваются от финансовых возможностей владельца.

Внимание! Из главных требований нужно не забывать, что начинать строительство следует из создания песчано-гравийной подушки под фундамент. Все работы выполняются легко, главное выполнять все точно и правильно.

Инструменты и материалы для выполнения работ

Длительность процесса зависит от особенностей почвы на участке и общего веса постройки

Как мы уже выяснили – монтаж основания под дом выполняется без особых сложностей. Длительность процесса зависит от особенностей почвы на участке и общего веса постройки. Но, стоит не забывать, что блоки нужно монтировать на подготовленную поверхность, которая и занимает большую часть времени. Для выполнения укладки необходимы такие инструменты:

  • Уровень строительного назначения;
  • Специальный нивелир, фиксатор и длинную веревку;
  • Компактный экскаватор или лопата. Выбор этого инструмента зависит от габаритов дома.
  • Песок и щебень;
  • Вибрационный механизм для утрамбовки;
  • Блоки ФБС;
  • Доска из дерева для создания опалубки;
  • Раствор из бетона.

Материалами для создания сборного основания служат такие блоки ФБС, длиной от 120 до 240 см, и высотой – 40 и 60 см. Данные величины являются стандартными, но в нынешние время  специалисты используют и другие варианты.

Внимание! Прежде чем купить блоки вы должны самостоятельно решить. Какие блоки вам выгоднее будет устанавливать.

Предварительный этап строительства

Если постройка производиться на глинистой почве, то для таких условий необходимо выкопать ров определенной глубины

Когда нужно укладывать блоки, то нужно не забывать о самых важных работах – подготовительных. Данный этап включает в себя такие последовательные действия:

Рекомендуем к прочтению:

  • Подготавливаем территорию для работ. Для этого нужно выровнять почву, удалить большую траву и выпуклости участка. Далее глубинным шунтированием определяем вид почвы. Именно от данного фактора будет зависеть тип отделки.
  • Если постройка производиться на глинистой почве. Для таких условий необходимо выкопать ров, определенной глубины. На дно нужно уложить песок и гравий, шириной 30 см. Такой слой можно создавать несколькими способами, которые выбираются согласно наличию материалов для стройки. Утрамбовку подушки следует выполнить специальным вибро инструментом.
  • После выполнения слоя из песка и гравия, на подушку следует уложить трапециевидные плиты. ФБС изделия применяют для увеличения площади нагрузки на почву. Данный процесс увеличивает общую прочность и устойчивость здания. Выполнять укладку блоков, рекомендовано совершать через один, в виде шахматной доски.
  • Если на участке песчаная почва, то процесс немного отличается. Для выполнения укладки рекомендуется применять другой метод. Первое. Что нужно сделать – это подготовить траншею. Стоит отметить, что для такого грунта песчаную подушку делать не нужно. Дно утрамбовываем, устанавливаем плиту и выполняем заливку, толщиной 10 см.

Внимание! Для песчаного типа участка дешевле устанавливать ленточное основание.

Основной этап строительного процесса

Укладывать ФСБ изделия нужно от угла к углу и по диагонали

Этот этап называется основным, так как именно сейчас выполняется укладка блоков. Существуют некоторые правила к выполнению данной задачи. Укладывать ФСБ изделия нужно от угла к углу и по диагонали. Начинаем мы работы с выполнения первого слоя постройки. Блоки нужно устанавливать на подготовленный бетонный слой, который должен быть прочный и без гравия и щебня. Стоит отметить, что такой принцип напоминает кирпичную кладку.

Монтаж блочных элементов необходимо производить с перевязкой в углах здания. При этом швы между соседними блоками должны отсутствовать. Каждый слой строения нужно защищать от воды и влаги. Для гидроизоляции подойдут такие материалы, как резина, жидкая смола и рубероид.

Не меньшую роль в качестве постройки играет положение конструкции. Стоит отметить, что выполняться она может вертикально и горизонтально. Для второго способа характерно совершение проверки с помощью специальных маяков, веревки и строительного уровня. Отклонение от нормы угла может составлять такие значения: по горизонтали – 2 градуса, по вертикали – 3.

Внимание! Нельзя создавать пустоты монтирую блочные устройства, так как они могут быстро деформировать или же привести к разрушению постройки.

Завершающий этап постройки

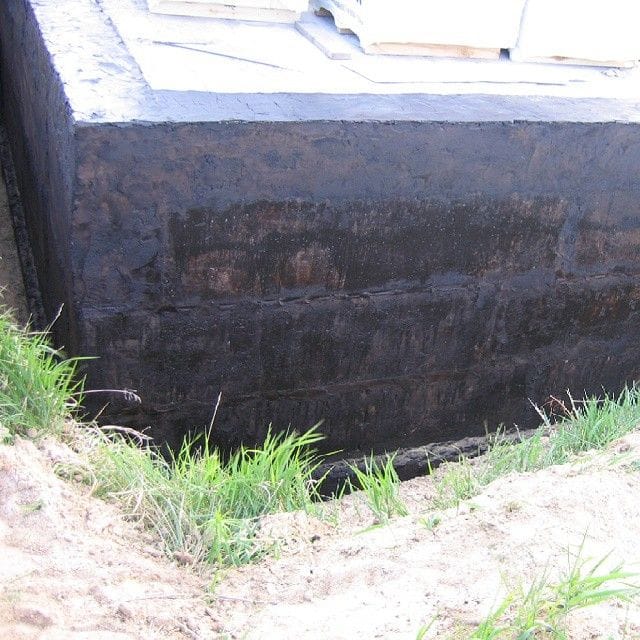

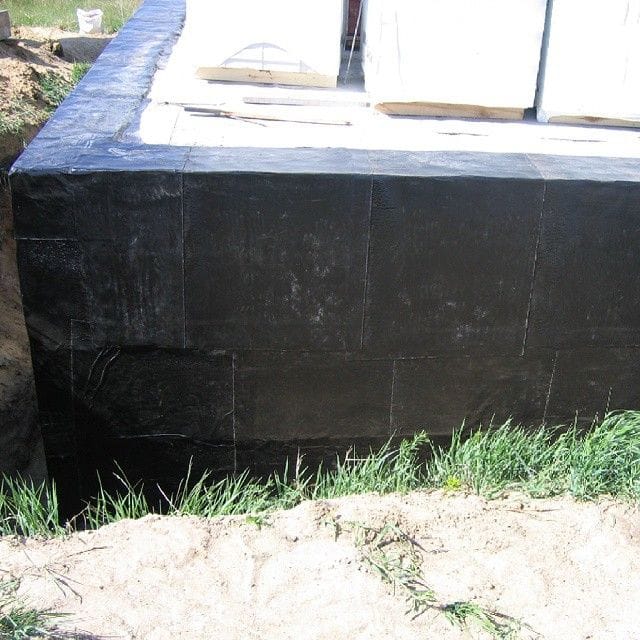

Выполнить гидроизоляцию материала можно с помощью рубероида, жидкой резины, битума

При создании постройки на любом типе грунта, за исключением песчаного вида, последний этап и заключается в выполнении таких обязательных работ:

  • Выполнить гидроизоляцию материала. Выполнить данную задачу можно с помощью рубероида, жидкой резины, битума.
  • Когда высохнет гидроизоляционное средство, необходимо выполнить засыпку песком территории возле стен с внутренней и наружной стороны. Стоит отметить. Что все слои нужно утрамбовывать виброблоком.

Внимание! Обязательным условием для такой постройки есть необходимость установки дренажной системы и отмостки из бетона.

Вот мы и ознакомились со всеми нюансами и особенностями монтажа домов из ФБС блоков своими руками. Теперь вы можете построить желаемое здание самостоятельно.

kakpostroitdomic.ru

Фундамент из ФБС - пошаговая инструкция строительства фундамента из блоков своими руками, видео

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

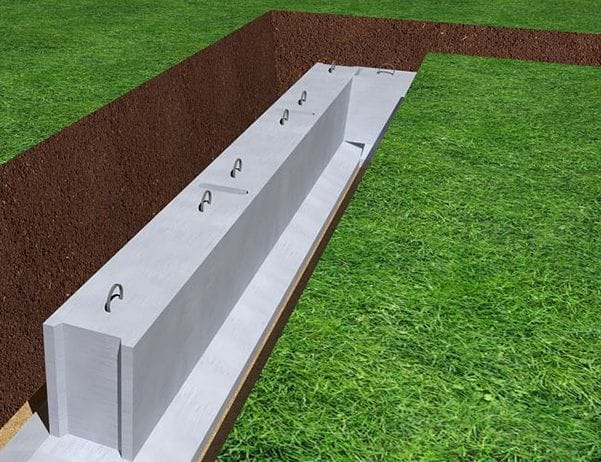

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

  • Высокая скорость работ;

  • Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

  • Применимость практически на всех типах грунтов;

  • Высокое заводское качество исполнения бетонных изделий;

  • Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

  • Дороговизна по сравнению с обычным монолитным ленточным аналогом;

  • Сложности с раскроем изделия из бетона на куски нужного размера;

  • Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Рекомендуем прочитать статью: размеры листа ондулина.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем


Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию


Подготавливаем раствор и краном подаем первый


Опускаем первый по натянутому уровню


Укладываем второй на раствор к первому


Корректируем расположение вручную с помощью лома


Аналогично укладываем все последующие

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Читайте также про другие виды оснований:

Смотрите также видео по монтажу фундамента из блоков ФБС

Читайте про другие наши материалы:

sdelat-dom.ru

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими рукамиФундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Блоки ФБСБлоки ФБС
Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

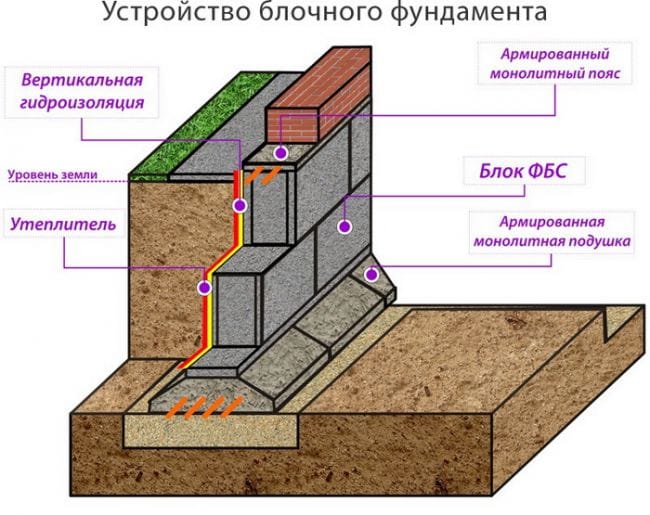

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоковФундамент из блоковФундамент из ФБСФундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБСБлоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметкиСхема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

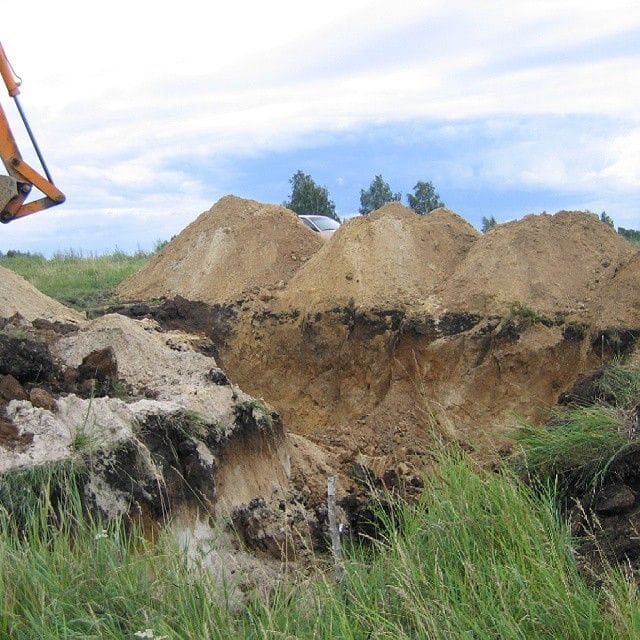

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

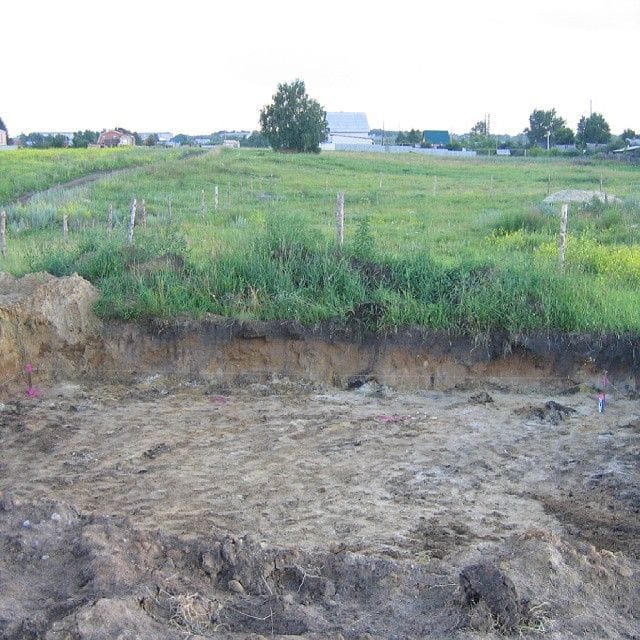

Роем котлованРоем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

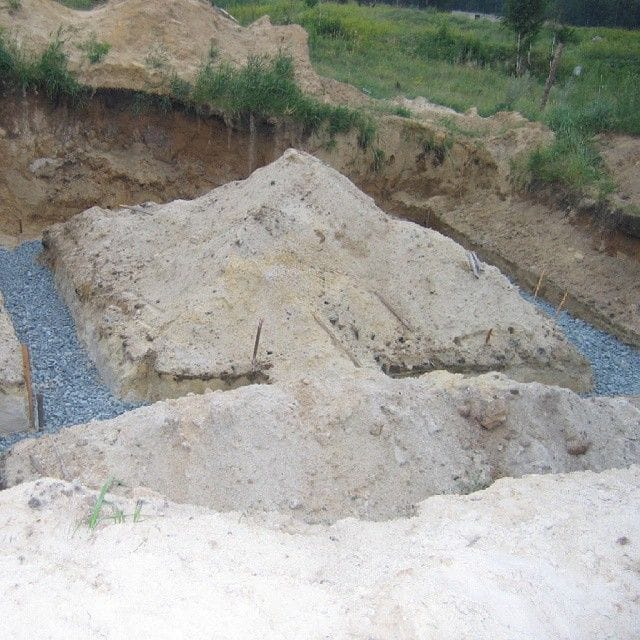

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушкаПесчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лентаФундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лентаФундаментная лентаФундаментная лентаФундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоковПереходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

ГидроизоляцияГидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

АрмопоясАрмопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопоясаПример опалубки армопоясаЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиAрмопояс для фундаментаAрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБСФундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

stroyday.ru

Фундамент из ФБС блоков: технология строительства

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.



Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

  • Длина блоков составляет 9/12/24 дм.
  • Ширина —3/4/5/6 дм.
  • Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

  • ФБС — сплошной блок максимальной прочности;
  • ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
  • ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

  • Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
  • Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
  • ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
  • Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

  • Цена.
  • Использование специальной техники для монтажа.
  • Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

  • дренаж;
  • уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

  • Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
  • Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

  • когда планируется цокольное или подвальное помещение;
  • при укладке плит ФЛ;
  • при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Укладка блоков ФБС

Чтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2.5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

  • установка углов;
  • установка блоков;
  • заполнение пустот;
  • закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Армопояс

Пояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах. Используется для:

  • однородного распространения нагрузки по вертикали, что идут от несущих стен;
  • предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
  • компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
  • устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

  • когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
  • при сейсмической активности;
  • при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Работа включает такие этапы:

  • Швы блоков расшиваются, на глубине от 3-5 см.
  • Бурится отверстие в 2/3 от толщины стен.
  • Устанавливаются паркеры, используемые для инъектирования.
  • Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
  • Затем демонтируются паркеры.
  • Заделываются швы.
  • Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

  • Проклейка — битумная мастика в несколько слоев.
  • Обмазывание — битумная мастика в один слой.
  • Покраска — композиционные составы из полиуретана, силикона, акрила.
  • Штукатурка — цемент смешивается с полимерами.
  • Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
  • Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

Теплоизоляция

Блоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

  • наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
  • укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

  • наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
  • по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное


dvabrevna.ru

Фундамент из бетонных блоков фбс: сборный ленточный, для дома

Фундамент из бетонных блоков — прочное основание, позволяющее продлить срок эксплуатации возводимого здания. Технология монтажа блоков ФБС полностью отработана, поэтому строительство осуществляется независимо от времени года. Ленточный блочный фундамент возводится в течение нескольких дней.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:
  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:
  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:
  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:
  1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
  2. Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
  3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

МаркаКласс
М150В30
М250В20
М350В25
М100В7,5
М200В15
М300В22,5
М400В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

  • плотность — от 1400 кг/куб. м;
  • мелкие частицы (процентное соотношение) — не более 3%;
  • содержание глины — не более 2-3%;
  • фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:
  • сначала — наружные углы;
  • внешние стены;
  • внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:
  • планируется последующее обустройство подвального помещения;
  • грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
  • требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

  • напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
  • проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
  • штукатурка — в цемент добавляются полимеры;
  • окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
  • оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

1beton.info

Ленточный фундамент из бетонных блоков ФБС

В строительстве очень распространена конструкция сборного ленточного фундамента из блоков марки ФБС.


Содержание:

Конструкция фундамента из блоков ФБС раньше применялась повсеместно при строительстве многоэтажных жилых домов. Удобно,быстро. Поэтому и отрасль по изготовлению таких блоков в Советские времена очень быстро заняла свою нишу.

При строительстве многоэтажных домов на строительной площадке обязательно применялась строительная техника и строительные краны на период строительства объекта закреплялись за данной строительной площадкой.  В отличии от современной организации строительства,сейчас  строительной техникой обладают не все подрядные организации и зачастую необходимые строительные машины берутся в аренду с почасовой оплатой.

Почему вопрос о стоимости  строительных машин стоит так остро при  строительстве фундамента из блоков? Потому что блоки ФБС,хотя и имеют несколько типоразмеров,но все они требуют использования техники  при их монтаже. А стоимость аренды крана за час работы не маленькая.

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

  • ФБС24-6-6- 3шт
  • ФБС12-6-6-1шт
  • оставшиеся  600мм сделать монолиную вставку
  • или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

  1. ленточные фундаменты многоэтажных зданий
  2. ленточные фундаменты малоэтажных домов с подвалом
  3. ленточные фундаменты под баню или гараж
  4. теплофикационные камеры при строительстве теплотрасс
  5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Фундамент ленточный из блоков

Фундамент ленточный из блоков в частном строительстве устраивается:

  1. для малоэтажного дома с капитальными стенами(кирпич,газоблок)  с заложением подошвы фундамента на глубину промерзания грунтов
  2. для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
  3. для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент

При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.

Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.

Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.

Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки  -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.

Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство  полноценного подвального помещения  из блоков ФБС, которое  всегда будет сухим.

Если у вас глинистые  или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:

  1. монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
  2. все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
  3. боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
  4. в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной  отмостки

Все эти мероприятия требуют вложения денег,поэтому,есть смысл подумать о необходимости строительства подвала при наличии пучинистых грунтов и высокого уровня грунтовых вод,потому что для таких грунтов есть другая конструкция фундамента,которая может вас вполне устроить: свайный фундамент с ростверком.

Фундамент для бани из блоков

Фундамент для бани из блоков ФБС при песчаных грунтах и низком уровне грунтовых вод вполне приемлемый вариант. Даже,если у вас не дом с баней,а просто небольшая баня,без подвала.  Вы можете приобрести самые маленькие по размеру блоки длиной 900мм. Раньше выпускались доборные блоки шириной 600мм,но сейчас их не делают.Небольшие по размеру блоки можно уложить самостоятельно,без применения техники,стародавним способом: два бревна,веревки и мужские руки.

При наличии не пучинистого песчаного грунта можете смело делать даже мелкозаглубленный фундамент из блоков .Ничего ему не будет.

При наличии пучинистых грунтов также возможно устройство мелкозагрубленного фундамента под баню из одного ряда блоков,только необходимо сделать следующие мероприятия,уменьшающие силы морозного пучения,усиливающие конструкцию фундамента:

  • песчано-гравийная подущка толщиной 300мм
  • подготовка под блоки толщиной 100мм из монолитного бетона  с армированием
  • укладка бетонных блоков  на слой цементного раствора с заполнением вертикальных швов между блоками раствором
  • монолитный армированный пояс поверху ряда блоков высотой 100-200мм
  • обмазка боковых сторон битумом
  • засыпка пазух фундамента песком шириной 100-300мм
  • утепленная отмостка

Поскольку строительство бани на дачном участке многие производят самостроем и ,естественно,не знают какой у них грунт,то есть смысл подстраховаться и заложить лишнее армирование,чем потом усилять треснувший фундамент.

При пучинистых грунтах под деревянную баню все-же целесообразнее делать монолитный ленточный фундамент:
  1. Меньшая вероятность деформации под воздействием сил пучения грунта
  2. Большая конструктивная жесткость фундамента

Устройство фундаментов из блоков  ФБС

бетонные блоки ФБС кладут с перевязкой вертикальных швов

Для устройства фундаментов из блоков ФБС лучше всего нанять профессионалов,у которых есть строительная техника.

Технология устройства фундаментов из блоков ФБС следующая:

  1. выкапывание котлована на глубину промерзания грунта или на глубину высоты подвала с добавлением высоты конструкции пола подвала. Ширина котлована должна быть больше размеров фундамента настолько,чтобы можно было комфортно монтировать блоки.
  2. зачистка днища котлована или зачистка днища траншей под фундаментные блоки с выравниванием горизонтальности и измерением проектной отметки заложения подошвы фундамента.
  3. устройство подготовки под фундамент: песчаной или монолитной,в зависимости от типа грунта,его несущей способности и уровня грунтовых вод.
  4. укладка фундаментных плит(подушек ФЛ) под ФБС,которые увеличивают площадь основания фундамента.Их можно укладывать сплошной лентой или прерывистой,в зависимости от надземной нагрузки на фундамент.Для малоэтажного строительства фундаментные плиты можно заменить на монолитную плиту с армированием. Возможно для малоэтажного строительства устройство фундамента из блоков ФБС без устройства уширения подошвы,то есть без применения фундаментных плит. Все определяется расчетом и грунтовыми условиями.
  5. Монтаж фундаментных блоков ФБС согласно чертежам и схемам расположения с перевязкой вертикальных швов(по середине блоков).  Укладка блоков производится на цементный раствор с заполнением вертикальных швов.
  6. Устройство монолитных участков между блоками согласно чертежам  и закладка гильз для коммуникаций.
  7.  Устройство по горизонтальной поверхности блоков верхнего ряда оклеечной гидроизоляции из  рубероида
  8. Обмазка битумом за 2 раза всех боковых поверхностей фундамента,которые в дальнейшем будут засыпаться и соприкасаться с грунтом
  9. Обратная засыпка пазух фундамента местным грунтом или песком,в зависимости от пучинистости грунта и от проектных решений.

Как построить фундамент из блоков

Как построить фундамент под баню из блоков ФБС на вашем участке?

Если вам не нужен подвал,если у вас есть дармовые блоки ФБС, а грунт не сильно пучинистый, но он все-таки промерзает и весной взбухает,то можно сотворить под сруб бани не заглубленный фундамент.

Поскольку сруб все-таки конструкция достаточно жесткая по сравнению с кирпичной кладкой стен,под которую обязательно требуется ленточный фундамент.

Поскольку под сруб,в принципе,достаточно столбчатых фундаментов по углам сруба,а  устройство монолитного ленточного фундамента приходится делать из-за пучинистости грунта.

На  практике опробована конструкция под деревянную баню совсем не заглубленного фундамента. Раз фундамент не заглублен в грунт,то на него не действуют боковые силы морозного пучения. А подошвенные силы пучения можно нейтрализовать за счет устройства толстой песчано-гравийной подушки.

Выполняете строительство не заглубленного фундамента в следующей последовательности:

  1. выкопать траншею по размерам фундамента шириной на 200 мм больше подошвы ваших блоков ФБС на глубину 300-500мм в зависимости от силы пучения грунта. Ширину подушки можно сделать больше,если грунты совсем слабые,чтобы распределить нагрузку от подошвы блоков ФБС.
  2. заполнить траншею ПГС(песчано-гравийная смесь) на всю высоту до уровня земли
  3. уплотнить полученную подушку из ПГС
  4. монтировать блоки ФБС на подушку из ПГС на отметке уровня земли (не заглубляя блоки). С каждой стороны уложенного блока подушка из ПГС должна быть шире на 100мм.
  5. выполнить по поверхности блоков гидроизоляцию из рубероида

Как видите,при такой конструкции фундамента не надо засыпать пазухи песком и не нужно обмазывать битумом от сил морозного пучения. Уже можно исключить две операции. И все же,если вы сомневаетесь,то по верху можно сделать невысокий (100мм) монолитный армированный пояс.

В заключение: фундамент из блоков ФБС показан при строительстве подвала. Если подвала нет,то для бани или гаража при ровном рельефе наиболее подходит мелкозаглубленный монолитный фундамент,а при большом перепаде рельефа или очень слабых грунтах-однозначно выбирайте свайный фундамент.

banjstroi.ru


Смотрите также
