Музыка в гараж — Сообщество «Сделай Сам» на DRIVE2

Надумал сделать в гараже музыку, чтоб не скучно было. Решил делать из того, что было под рукой, с минимальными вложениями.Есть:
1) Настенный шкафчик от кухонного гарнитура
2) Старая автомагнитола Prology с AUX — входом сзади на тюльпанах
3) Автодинамики Sony на 13см
4) Блок питания от старого компа на 350 Ватт
5) Модуль mp3 и bluetooth с Али
6) Мелочёвка : кнопка, лампочка, провода, инструмент
7) Самое важное — желание собрать своими руками

Полный размер

В гараже висят такие шкафчики. Думаю нормальный ящик для бумбокса будет. Объём есть.

Полный размер

Шкаф разобрал. Стенки чуть обрезал, чтобы с полками одной глубины были. По центру оставил место чуть больше ширины магнитолы, рассверлил дырочки и стянул все доски саморезами.Стыки замазал герметиком

Полный размер

На лицевой доске(дверце) насверлил и распилил отверстия под динамики, магнитолу, модуль с Али, кнопку и лампочку. Изготовил заднюю крышку из дсп. Нарезал поролон по размеру отсеков колонок и зацепил степлером на скобы. Поролон, чтобы звук не резонировал и крышка плотно закроется.

Полный размер

Стенки колонок тоже поролоном обшил.

Полный размер

Ящик вверх тормашками сфоткан. Вверху(будет внизу) вырезано отверстие для вентиляции БП и его провода.

Полный размер

Готовый ящик обклеил самоклеющейся бумагой, чтобы не слишком страшный был.На отверстиях бумагу подрезал и завернул внутрь.

Полный размер

Провода припаял и закрепил динамики, магнитолу, мп-3 модуль, кнопку включения(от стиралки), лампочку индикации

Полный размер

Выход от мп3 модуля на аукс магнитолы соединил экранированным проводом.12 вольтовую лампочку(от повторителя поворотника) запитал 5 вольт, чтобы не ярко горела. Кнопку включения подцепил на зеленый и черный провод БП (чтобы запустился)

Полный размер

БП подвесил на подвесы

Полный размер

Лишние дырочки и щели возле проводов на динамики замазал пластилином.

Полный размер

На задней крышке сделал вырез для сетевого шнура. Чтобы бумбокс и на стол поставить и на стену повесить и шнур не будет зажиматься. От того и БП не вплотную к низу зацепил.

Полный размер

Задняя крышка. Потом можно петли для крепления на стену прикрутить.

Полный размер

Общий вид и первое включение. Всё работает.

Полный размер

Мой помощник с бумбоксом .

Звук получился хороший, но хочется чуть погромче. На этот объём ( 21,5 литра на колонку) лучше поставить динамики 16-18 см или ещё лучше блины.
Сейчас подогнали блины недорого. Вот думаю, поставить их вместо 13см динамиков или просто врезать в дополнение к ним спереди или сбоку ?

* * *

Полный размер

Сегодня решил добавить блины. Снял заднюю крышку. Вырезал овалы по бокам.

Полный размер

Садится хорошо

Провода к блинам припаял, соединил с магнитолой. Пищалку спереди пришлось убрать — нет пятого канала звука. Решился фазоинвертор сделать. Просверлил снизу колонок отверстия 4см и вставил пластиковую трубу 20 см. Если звук не понравится-заглушу.
Закрыл заднюю крышку и прикрутил на неё две петли, чтоб на стену повесить.

Полный размер

Получилось так. На место центральной пищалки думаю часы со стрелками приделать. Отверстия фазоинвертора пробовал закрыть и открыть — разница неощутима. Может оттого, что поролон внутри на стенках ? не знаю. Звук получился хороший — теперь точно громкости хватит. Для гаража очень хорош !

www.drive2.ru

Самодельный дачно-дворовый музыкальный центр (часть 1)

Самодельный дачно-дворовый музыкальный центр (часть 1)
Весна - как много в этом слове! Пора работы во дворе, на даче, саду и огороде, ну как тут обойдешься без хорошей музыки, поэтому давайте сделаем садово-дачный (кто как хочет, так и называйте) музыкальный центр своими руками.

На фото: Внешний вид, промежуточного этапа изготовления.

ПУНКТ 1. Приступим.

Что нам необходимо для этого:
- Старая но еще рабочая пассивная музыкальная колонка, средних размеров
- Старая кассетная автомагнитола

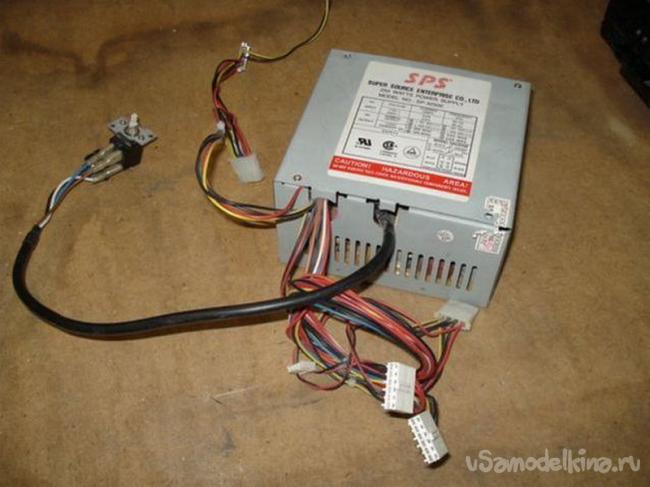

- Старый блок питания от компьютера АТ или АТХ
- Небольшой экранированный аудио кабель с мини джеком 3.5 на конце
- Шнур питания с вилкой 220в.

Инструменты:
- Электродрель
- Электролобзик
- Болгарка
- Клей по дереву.

Я буду переделывать свою старую самодельную акустическую колонку, которая уже много лет работала и жила на улице, теперь пришла пора ее модернизировать.

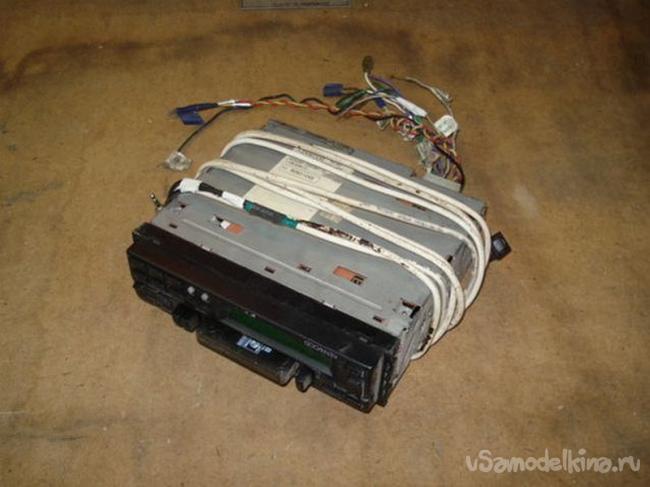

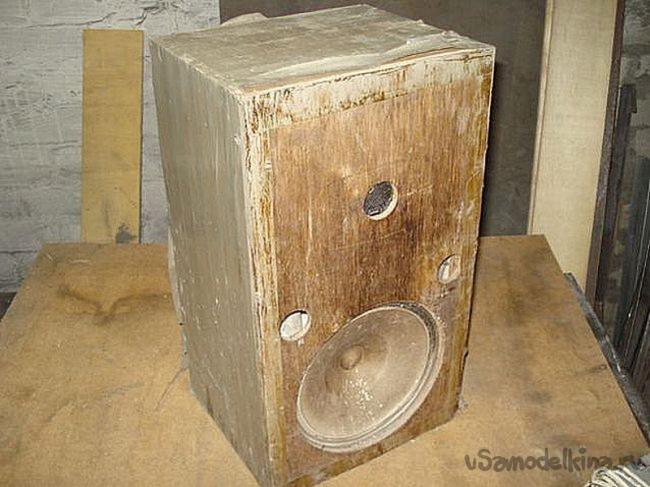

Вот в таком ужасном виде она предстала на рабочем верстаке.

ПУНКТ 2. Электроника.
Для сердца музыкального центра хорошо подойдет старая кассетная автомобильная магнитола, которая наверняка завалялись в гараже у каждого автолюбителя.


Для питания приспособим самый универсальный и распространенный БП в мире, это блок питания от любого системника ПК, который 100% есть у каждого, кто заходит на сайт мастеров Самодельщиков.

Для начала давайте доработаем нашу автомагнитолу выносным аудио входом, благодаря которому она сможет гордо называться Мультисистемной, мы сможем подключать любое мобильное устройство, гаджет с wi-fi для прослушивания огромного количества интернет радио станций.

Для начала давайте разберем магнитолу и припаяем экранированный аудио кабель с мини джеком 3.5 на конце, к которому и будет подключаться наш современный друг телефон, планшет или другое устройство, имеющее разъем для наушников на своем борту.

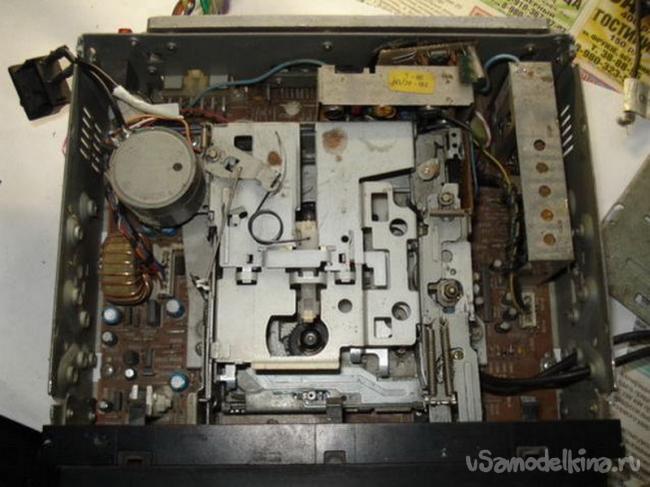

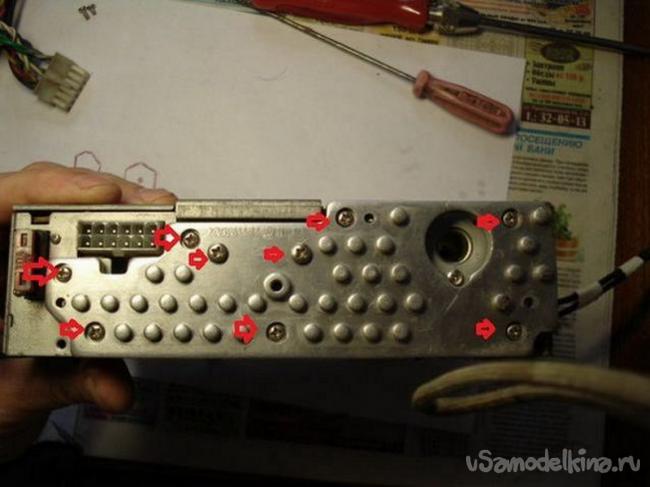

Выкрутим все необходимые болты и снимем верхнюю крышку корпуса.

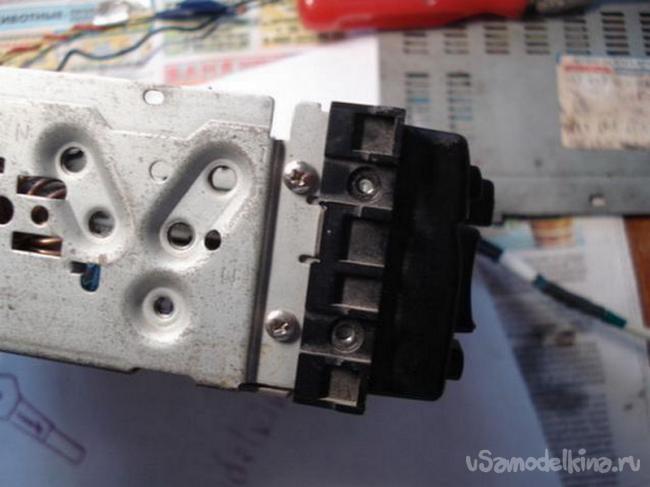

Выкрутим боковые четыре болтика.

Нажимая на пластмассовые замки отверткой снимаем переднюю панель.

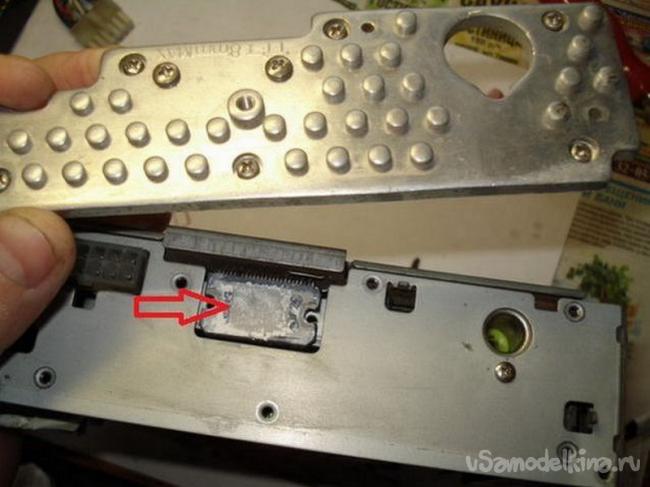

Открутим все болты крепления радиатора микросхемы УНЧ, это такая большая алюминиевая деталь сзади магнитолы.

Аккуратно снимем ее и положим в сторону. Стрелочка указывает на микросхему УНЧ, при обратной сборке не забудем освежить термопасту на ней.

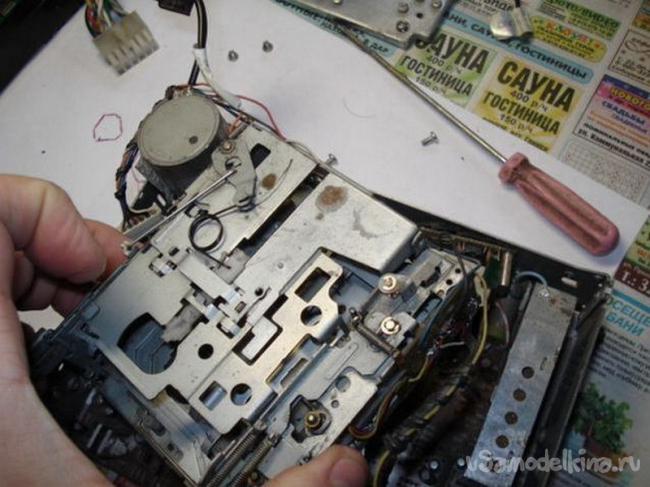

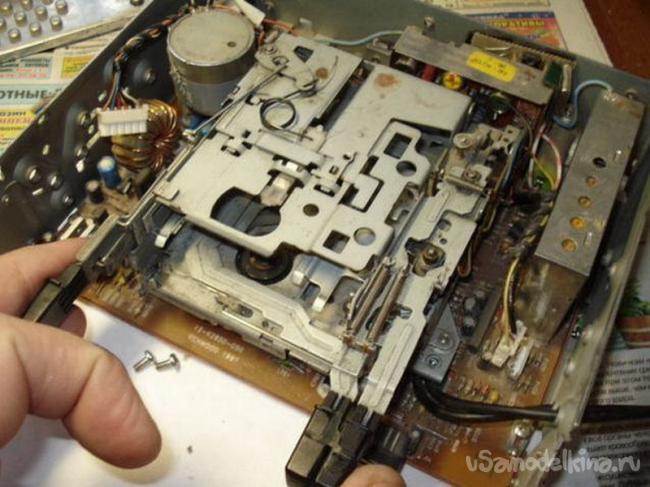

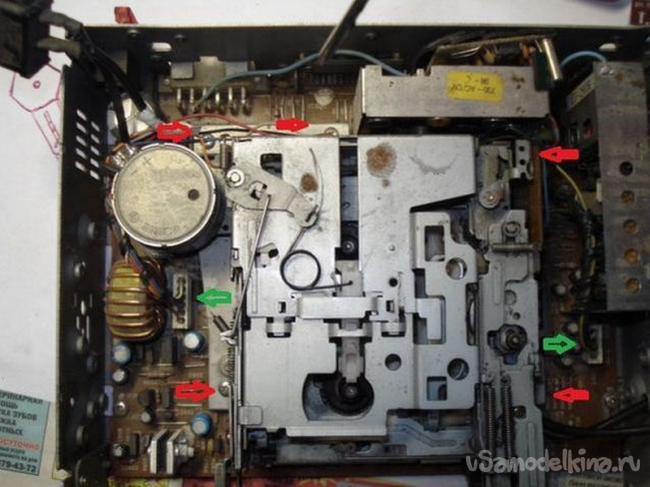

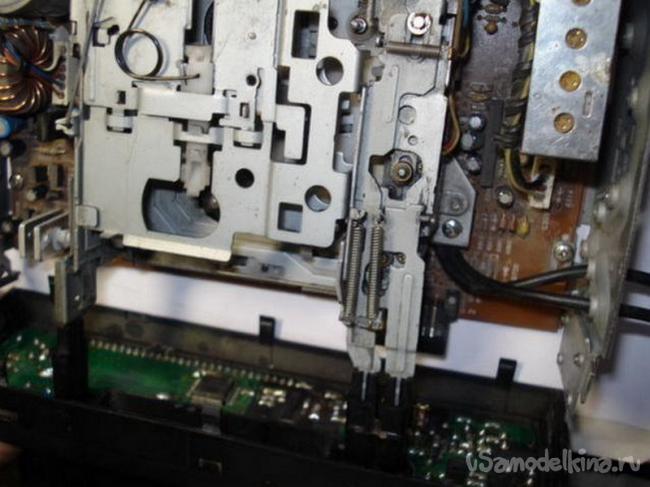

Выкрутим пять болтиков крепления кассетного привода и отсоединим два разъема (в другой магнитоле возможны вариации).

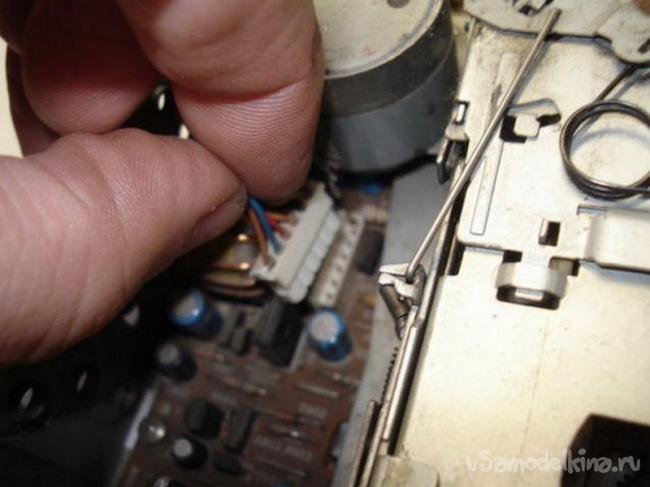

Отсоединим разъем электроники привода.

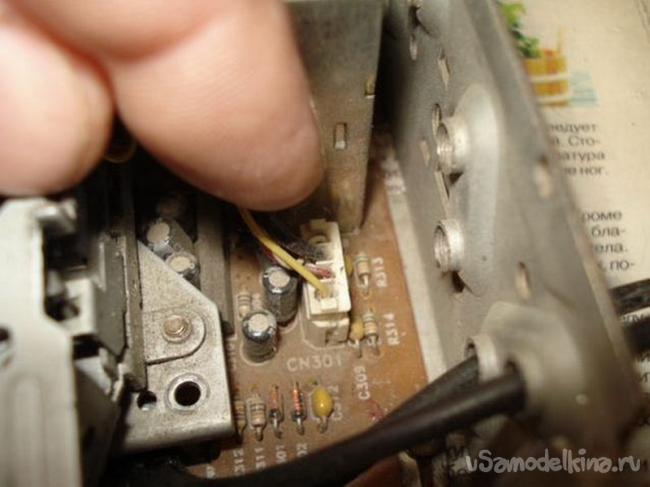

Отсоединим разъем магнитной головки.

Теперь можно вынуть сам привод и положить в сторону.

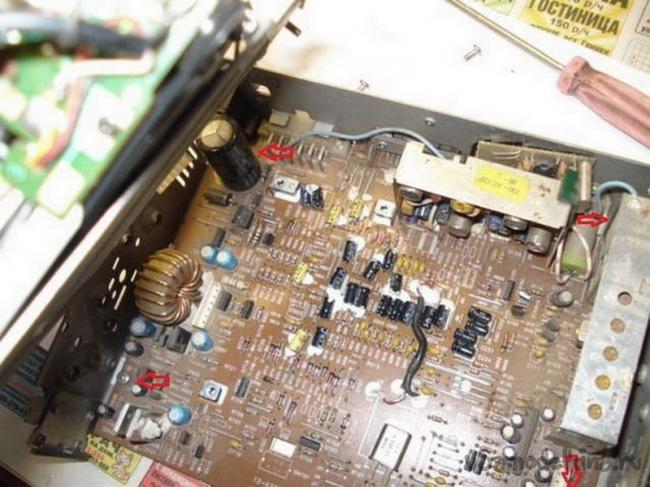

Перед нами главная плата, выкручиваем по углам четыре болтика.

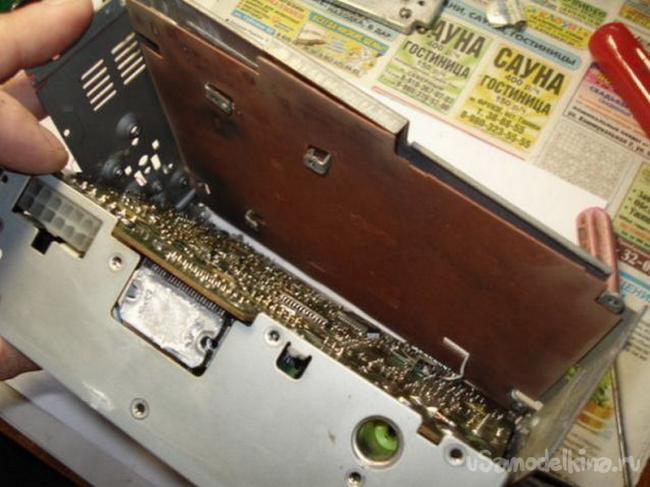

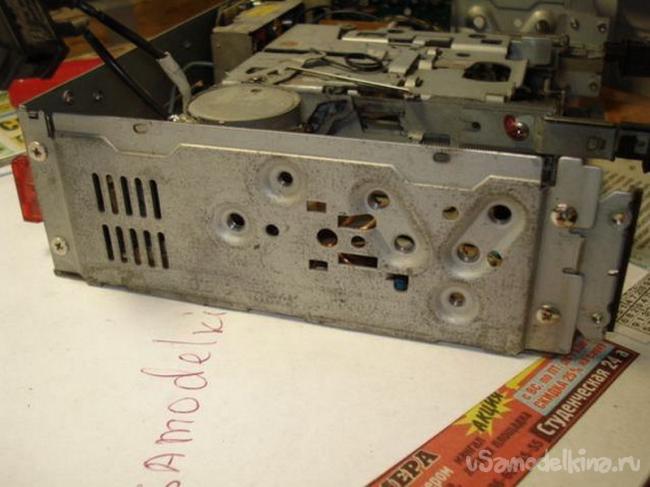

Можно снимать заднюю крышку корпуса и приступать к изучению электронной схемы.

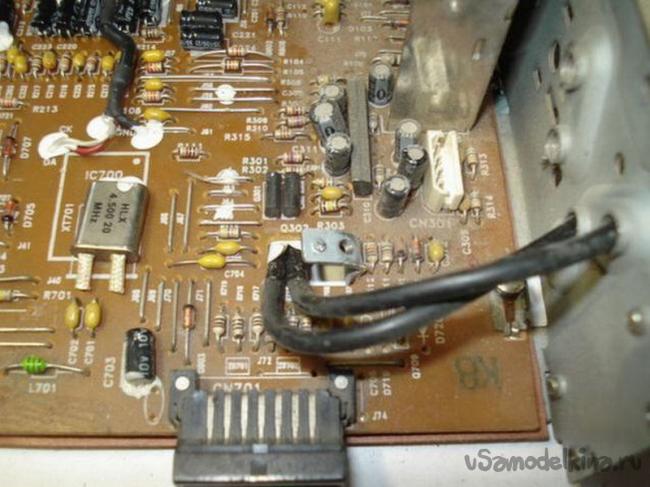

Нас интересует предварительный усилитель, микросхема которая стоит рядом с разъемом магнитной головки.

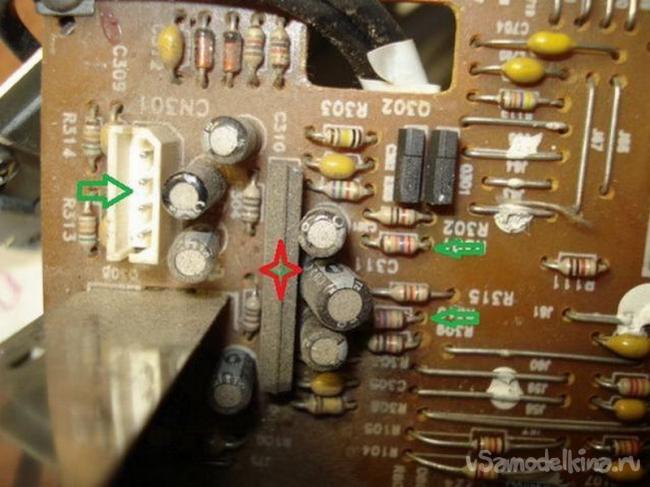

На фото: Микросхема предварительного усилителя (красная звезда), разъем магнитной головки (зеленая стрелка), резисторы к которым будем припаивать аудио кабель (две зеленые стрелки).


Аналогичным способом Вы также найдете микросхему в вашей магнитоле.

Варианты схем входных усилителей.



Как видите, все схемы очень похожи и аналогичны.

Соберем простую схему аудио кабеля, припаяем два маленьких электролита (но можно и без них обойтись) и мини джек 3,5 мм.

А это схема поясняет куда паять сам аудио кабель с мини джеком.

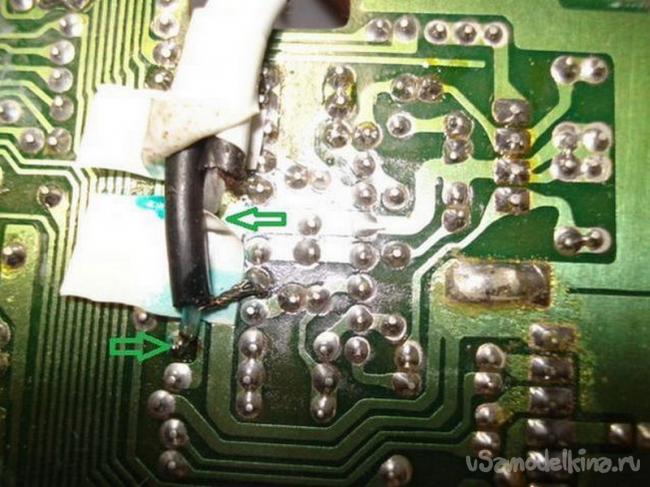

Припаиваем центральные проводники на выходы с микросхемы левого и правого канала, экраны на общий провод (корпус). Изолируем, лакируем место пайки.

Удобным маршрутом выводим кабель наружу магнитолы.

Устанавливаем на место привод, закручиваем болтики, подключаем разъемы.

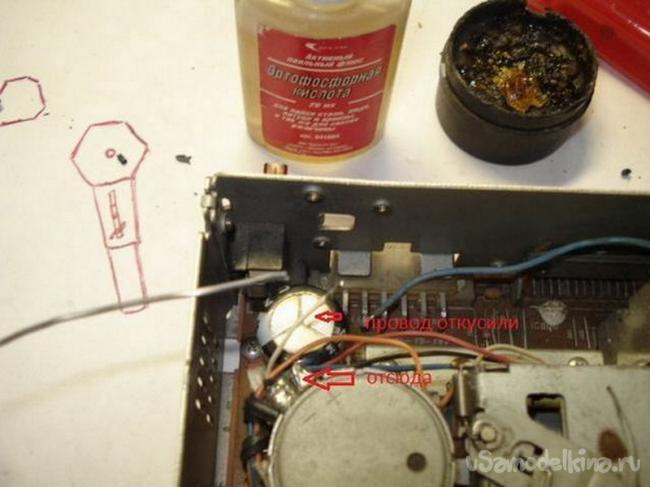

Теперь надо сделать выключатель для останавливания мотора привода кассеты.

Для того чтобы подать сигнал звука, через наш выведенный наружу кабель, на выходной усилитель магнитолы, надо вставить кассету и включить режим воспроизведения, а чтобы она не играла вместе с нашей музыкой с телефона, надо просто остановить мотор. Можно конечно отключить питание микросхемы предварительного усилителя или другие варианты, но этот способ самый простой и понятный для не подготовленного Самоделкина.

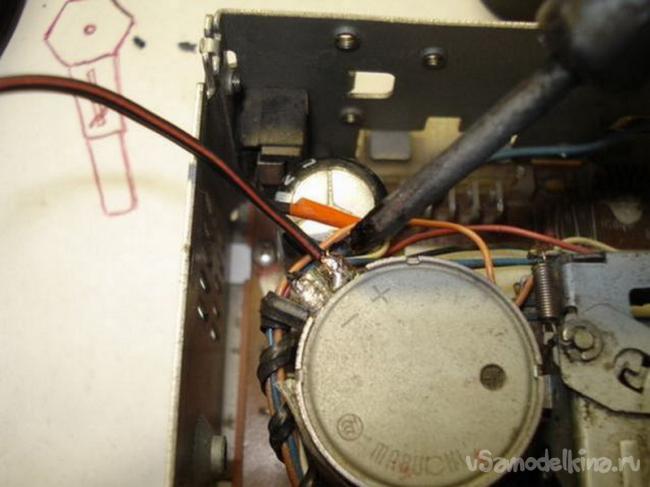

В разрыв одного провода питания мотора, подключаем наш выносной выключатель, его надо разместить на корпус колонки.

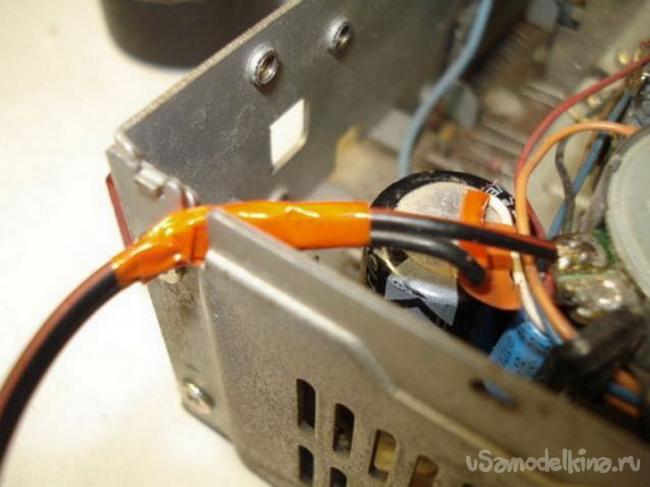

Изолируем и выводим его из магнитолы.

Продолжаем полную сборку корпуса, обновляем термопасту.

Крепим радиатор на место.

Переднюю панель.

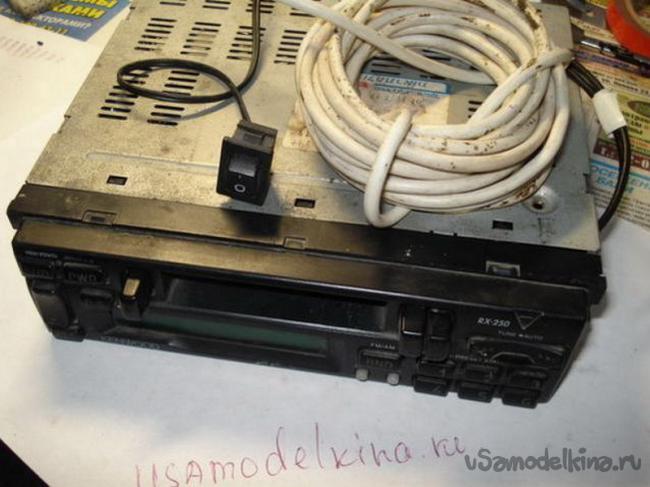

Все собрано.

ПУНКТ 3. Слесарная часть.

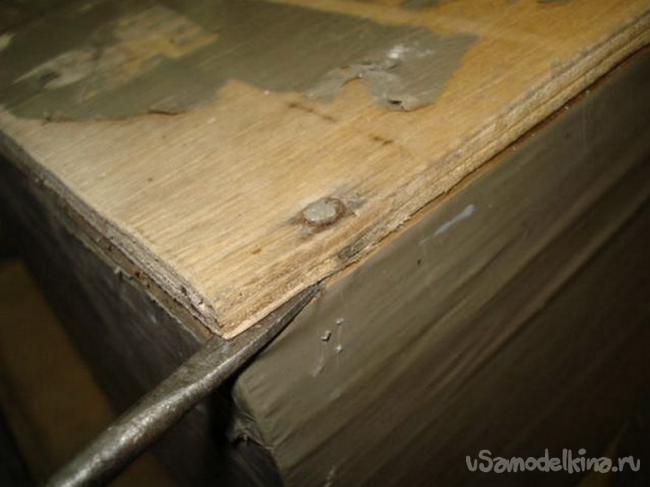

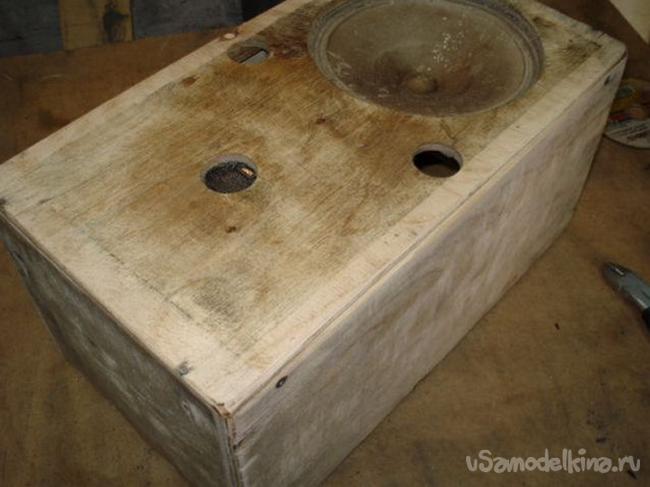

Почистим и разберем корпус колонки.



Разбираться не желает, пускаем в ход болгарку.


Пошла.

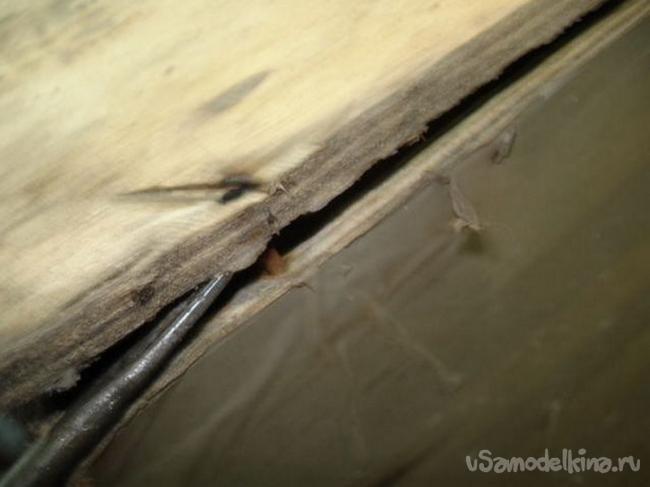

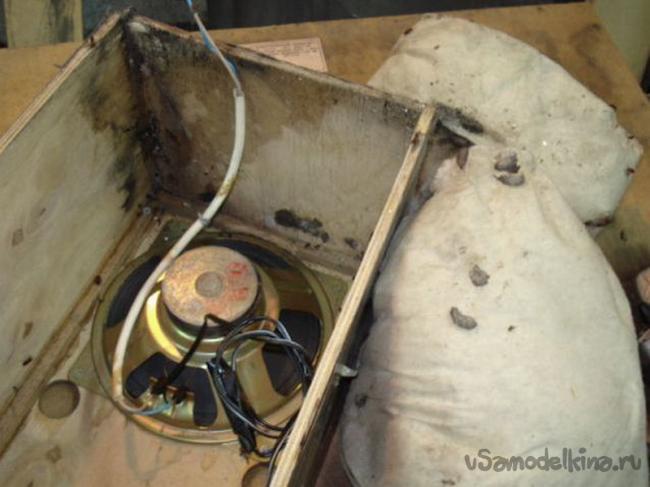

Посмотрим, что там творится.

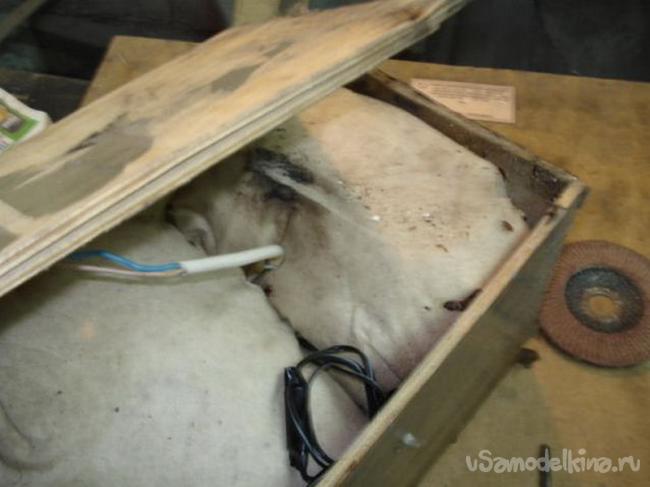

А творится, что то страшное, по остаткам экскрементов, стало понятно, что здесь был дом земляной жабы!

Но как это возможно!!! :no: Единственные маленькие отверстия находятся на высоте 22 см. и никогда не опускались ниже, а судя по остатка жизнедеятельности, жила жаба там долго и регулярно выгуливалась наружу. Вот такие они меткие прыгуны оказывается. Представляю как ей было внутри во время дискотеки, меломанка блин !

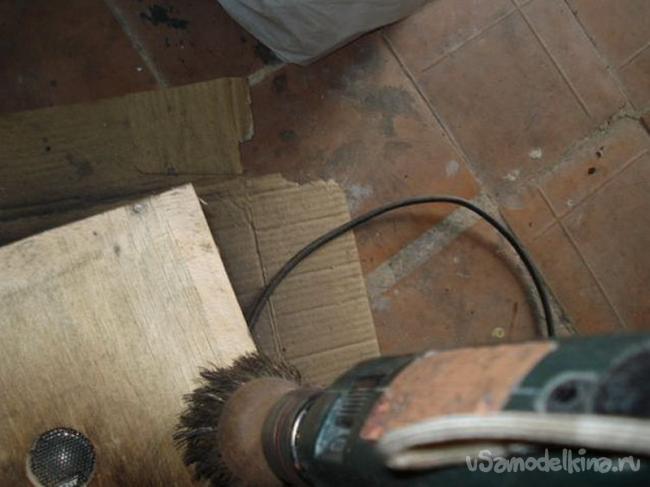

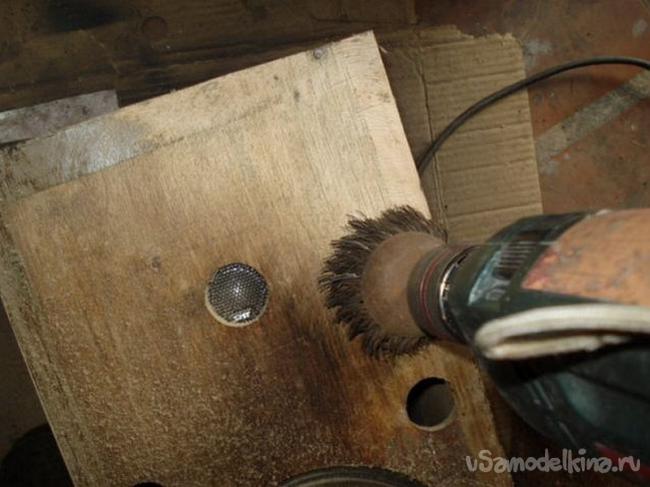

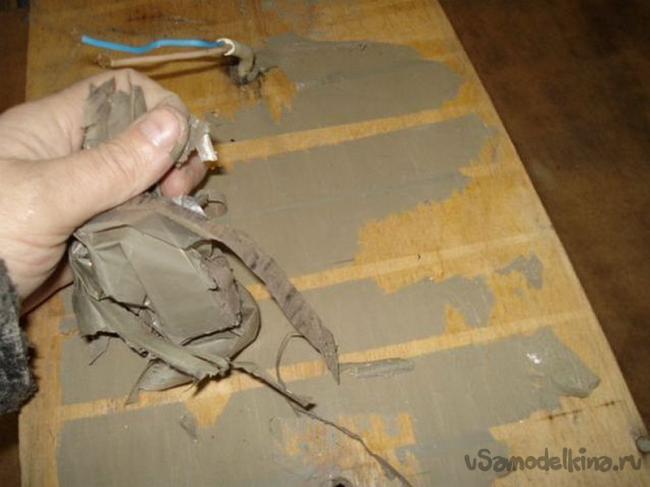

Обрабатываем фанеру всевозможными механизмами инструментами.


Осторожно!, я зацепил старую бумагу диффузора.

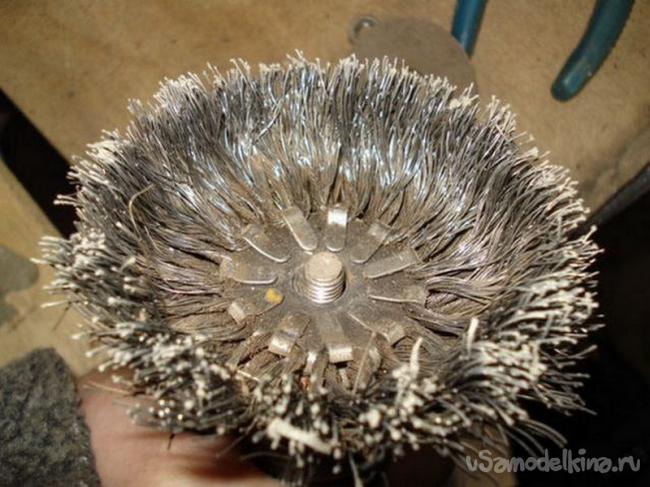

При реверсе раскрутилась гайка щетки, узнал как она устроена внутри, смотрите тоже, кто не видел.

Самая лучшая обувь при работе такой щеткой, отлетающим иголкам не видать ваших ног!

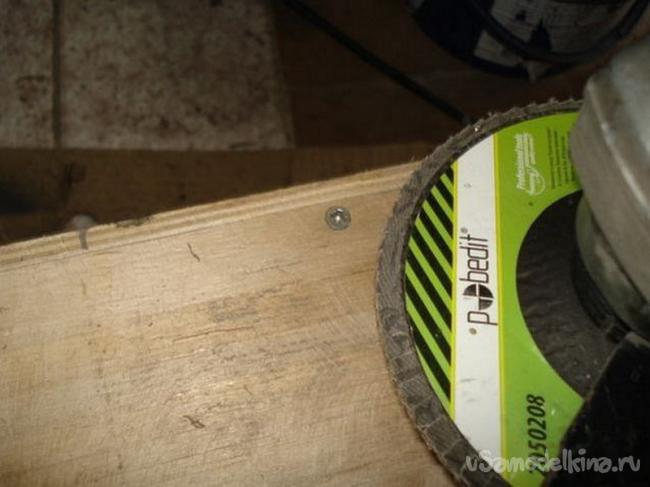

Стачиваем шляпки саморезов.

Закончили грубую очистку корпуса.

ПУНКТ 4. Монтаж внутренностей.
Примеряем как помещается магнитола внутри.

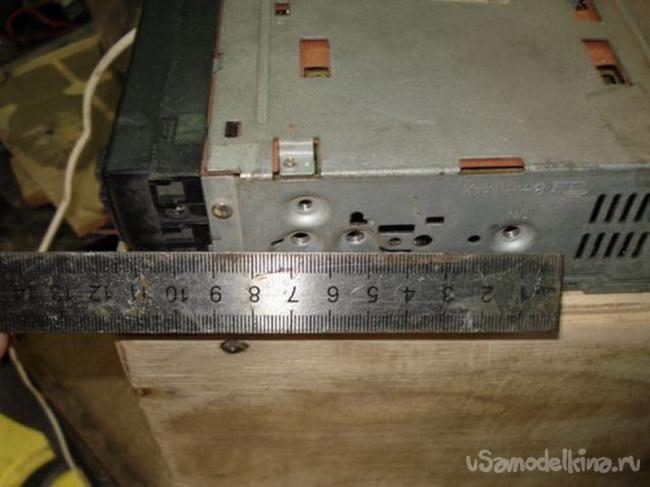

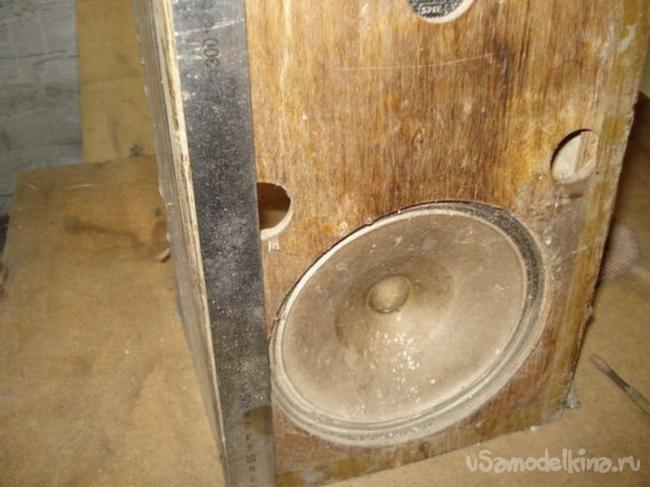

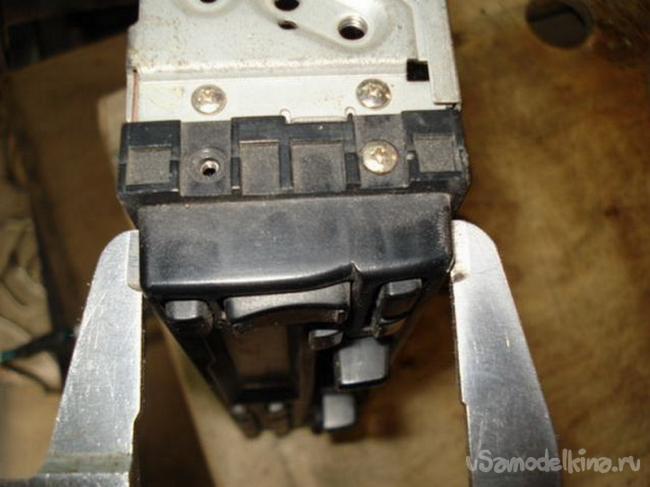

Замеряем посадочный размер лицевой панели, надо чтобы только она проходила наружу фанеры корпуса.

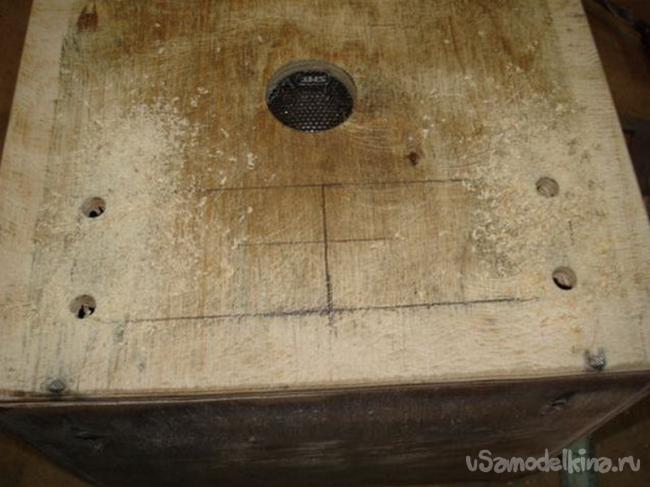

По размерам делаем разметку.

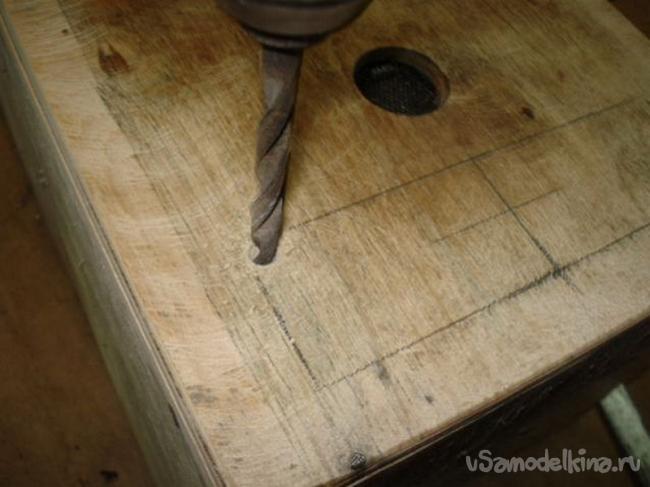

Сверлим сверлом на 8 по углам отверстия.

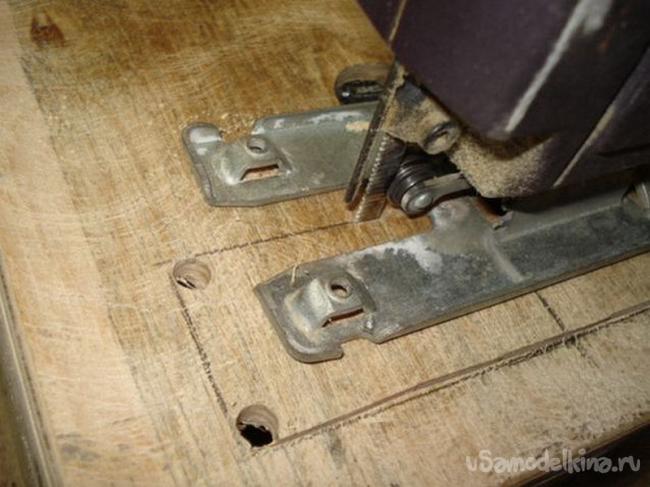

Выпиливаем лобзиком прямоугольник.

Примеряем как подходит панель, если надо, подгоняем еще.

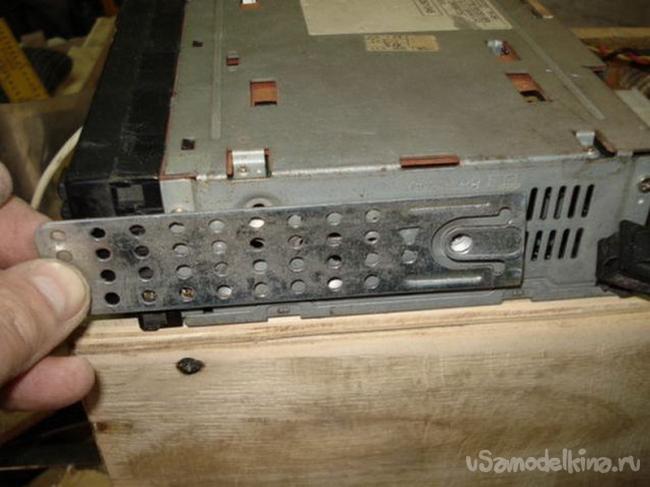

Производим замеры для изготовления креплений.

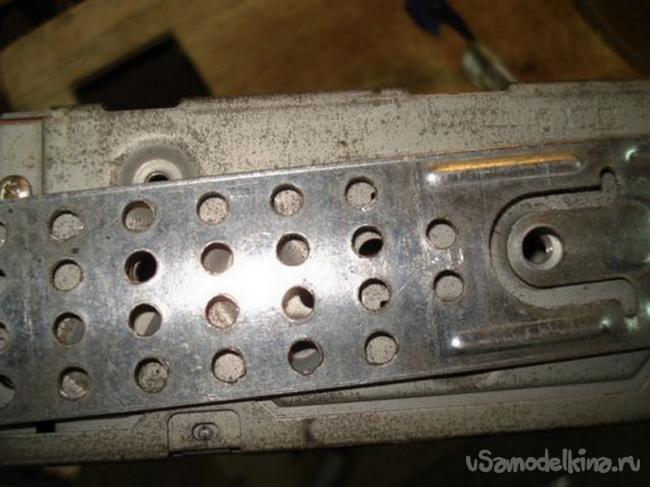

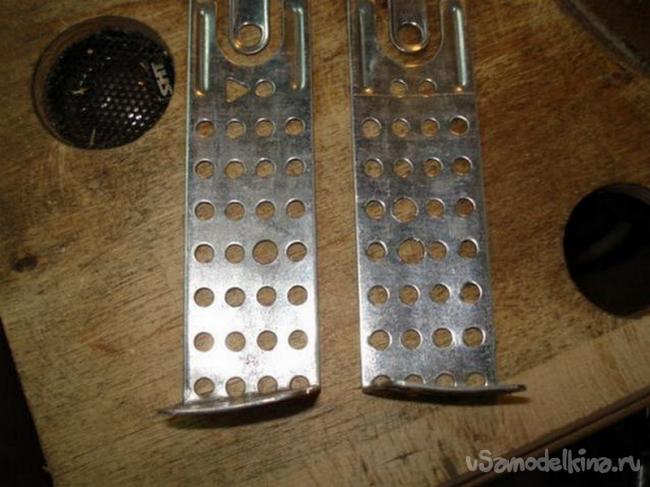

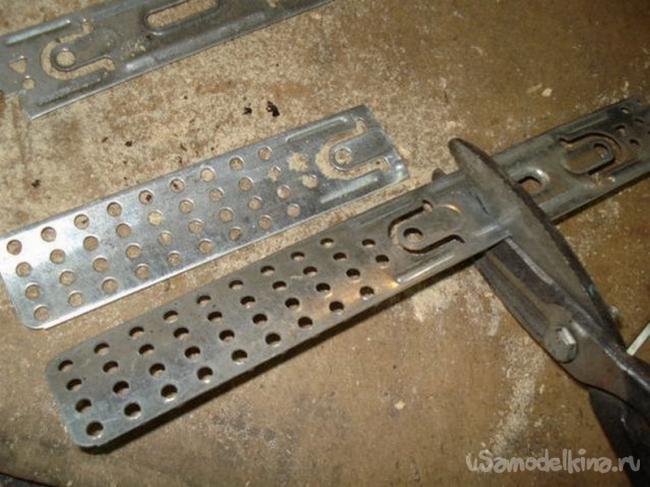

Очень удобные железки эти подвесы, пригодились и в этот раз.

И по отверстиям подошли идеально.

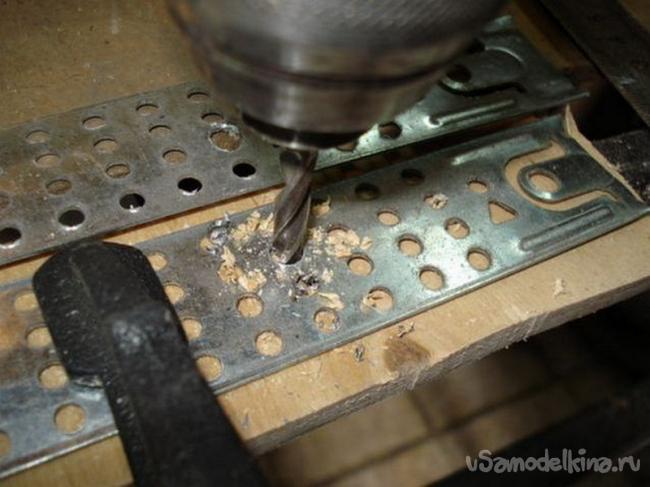

Рассверлим сверлом на 5 мм.

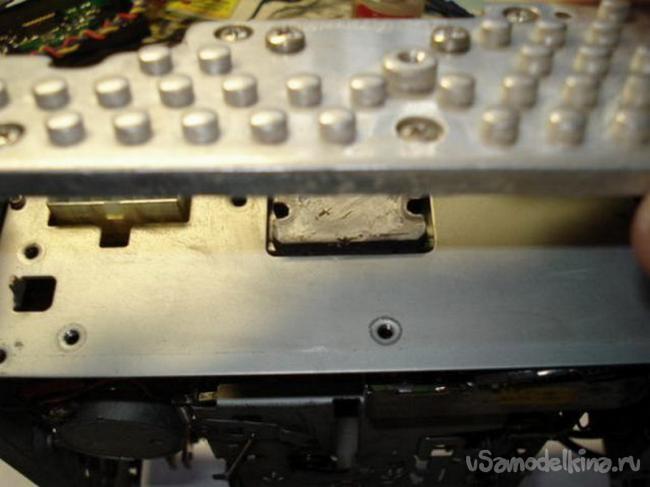

Подберем болтики, как написано на корпусе, длина не должна превышать 8 мм.

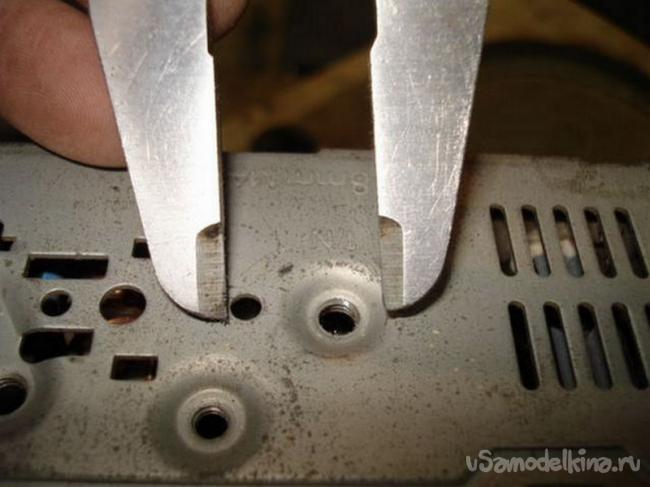

Проверяем лично безопасную глубину.

Обманули, самая не глубокая резьба оказалась 15 мм., а остальные вообще бездонные, получается, кроме первого, в остальные можно вкручивать болт практически любой длины и не париться с отпиливанием.

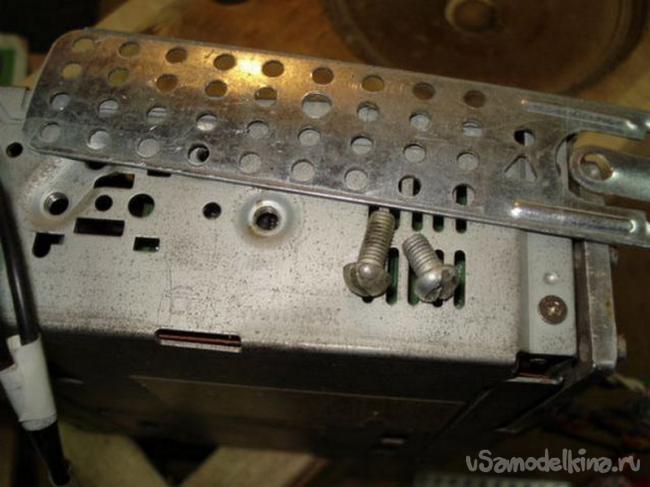

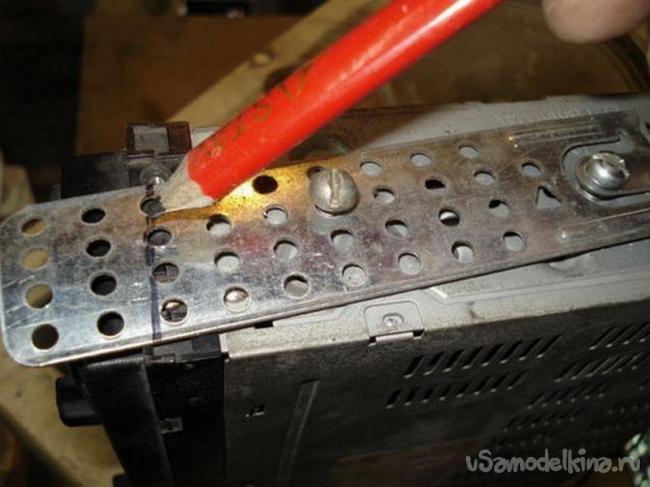

Наживляем болты и намечаем линию изгиба уголка крепления.

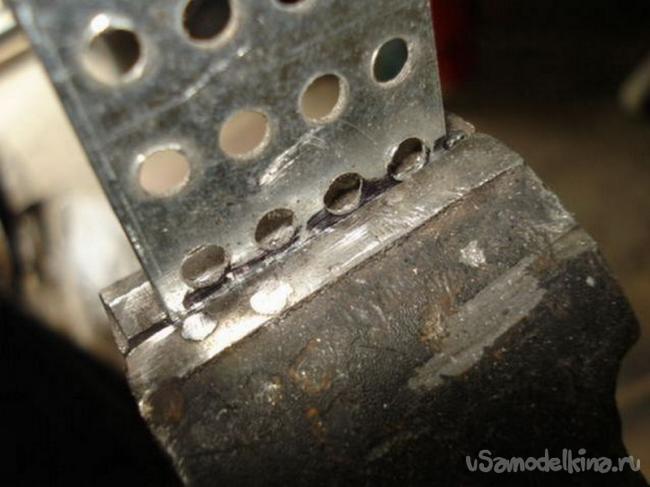

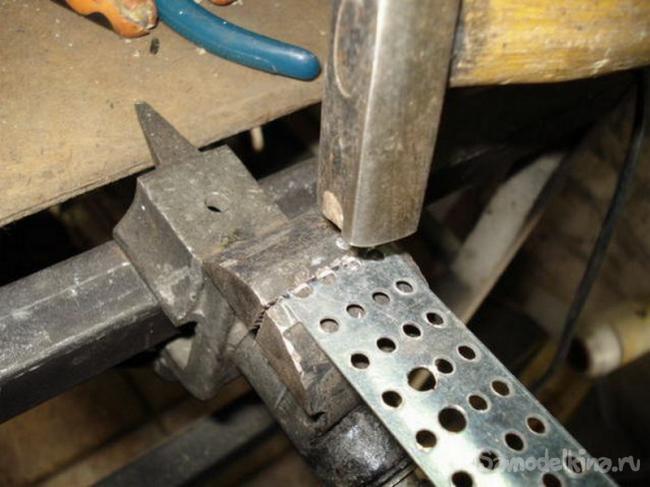

Зажимаем крепко в тиски.

И молоточком простукивая загибаем угол.

Подобным способом делаем крепление для другой стороны.

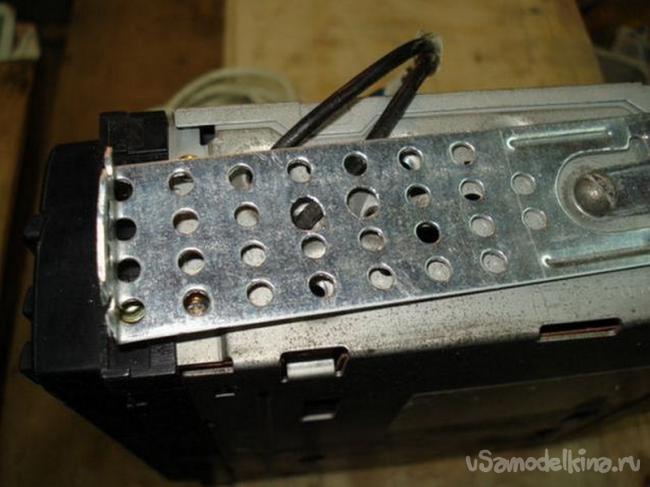

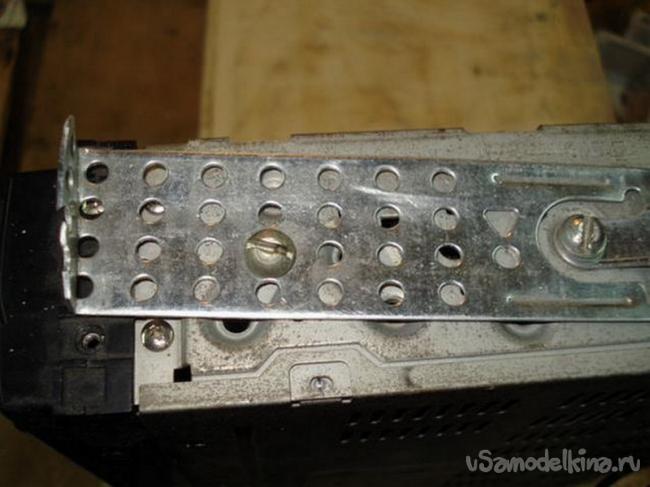

Прикручиваем оба на место.

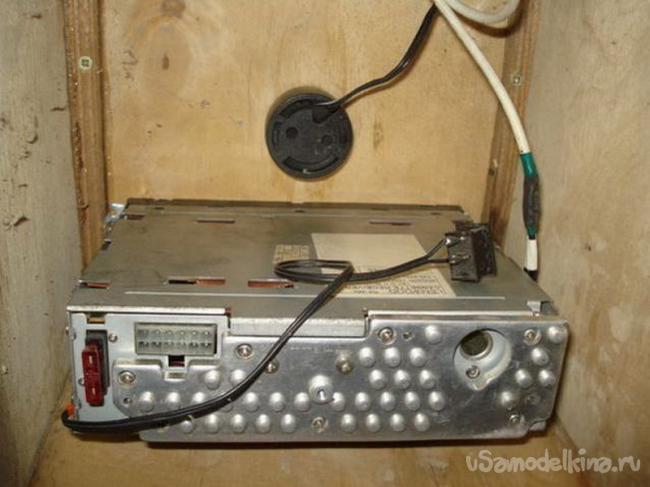

Устанавливаем все внутрь корпуса.

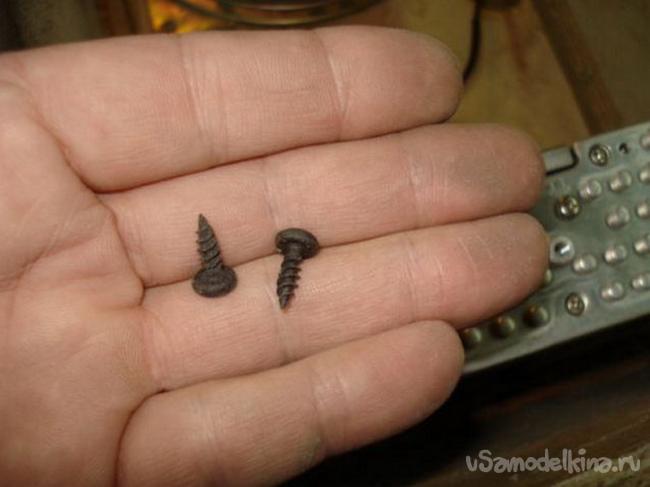

Нужны небольшие саморезы.

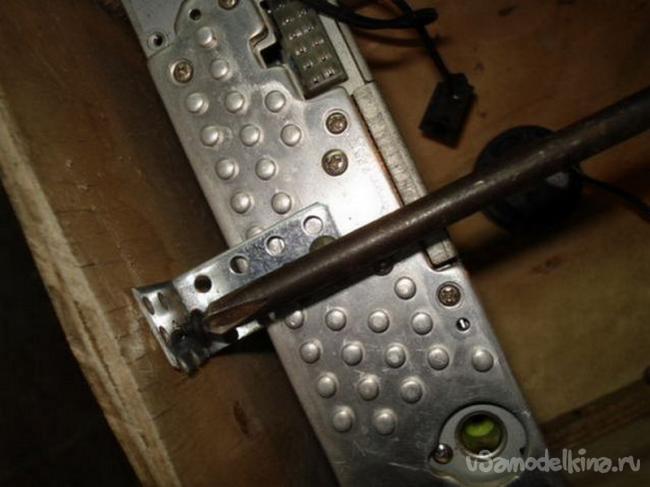

Отвертка необходима длинная, иначе никак.

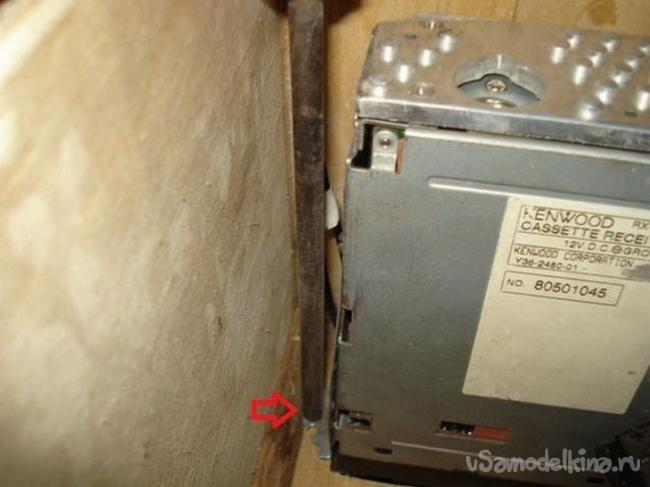

Также необходима третья точка крепления.

Теперь точно не отвалится от постоянных вибраций.

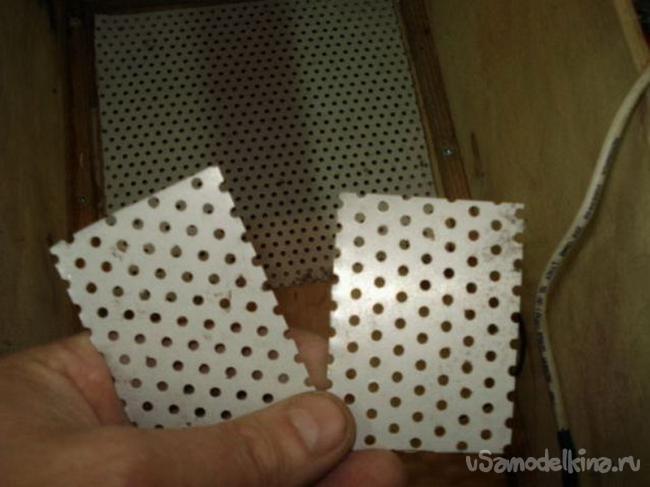

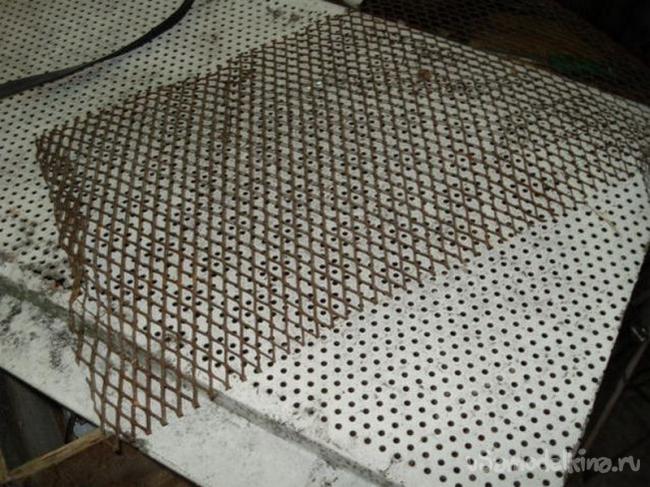

Возьмем подходящую решетку или сетку, сделаем защиту для динамика.

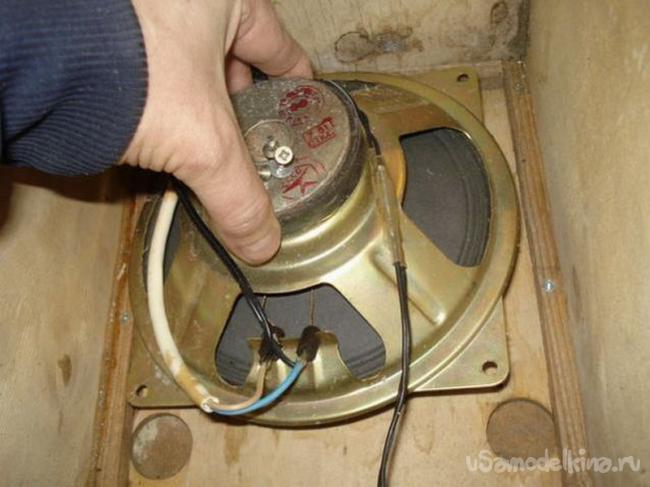

Выкрутим саморезы и вынем динамик.

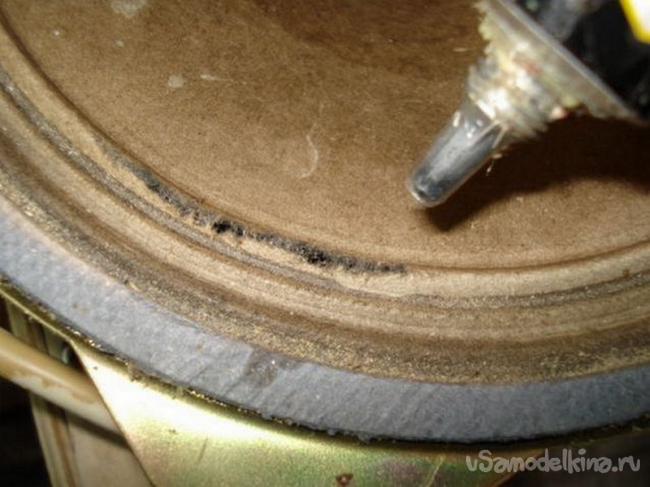

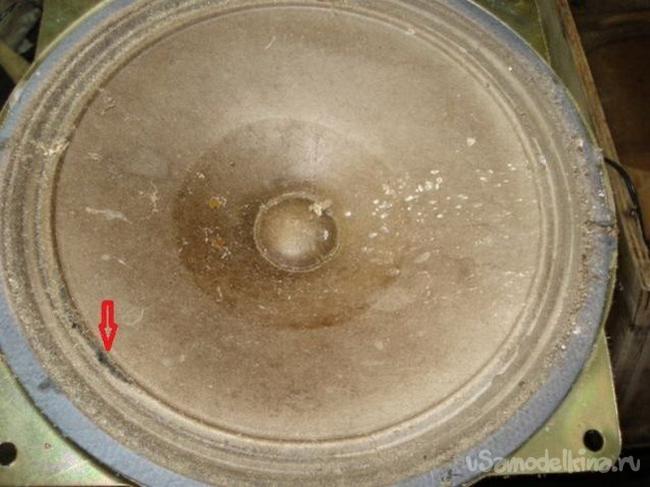

Самое время полечить старый динамик.

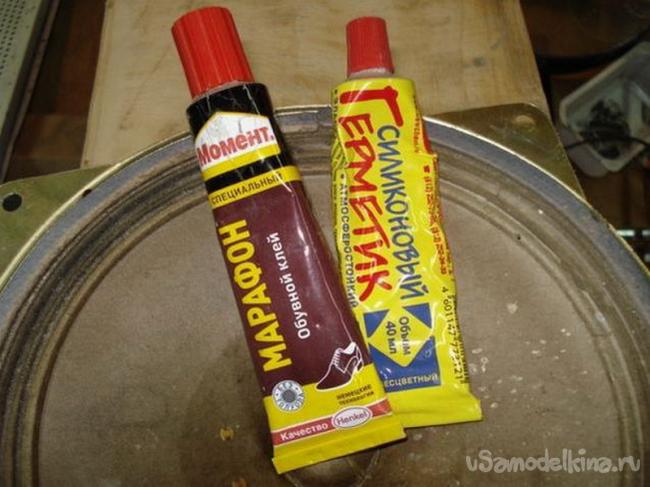

Применим эластичный силиконовый герметик или резиновый клей.

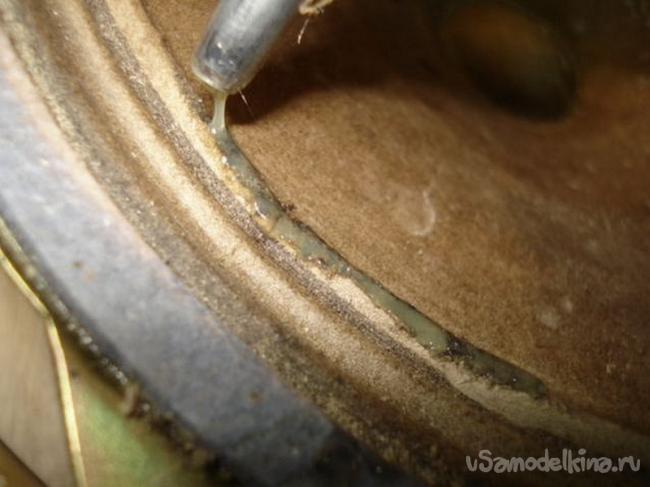

Нанесем на порыв.


А также по всему кругу.

Пока клей подсохнет, вырежем решетку по размеру.

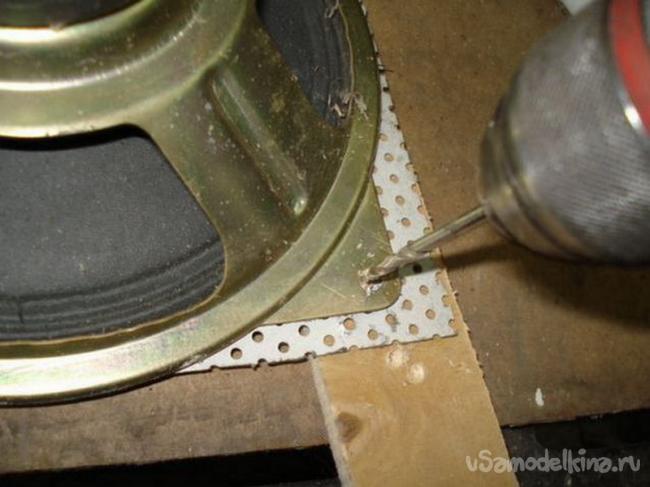

Рассверлим отверстия под саморезы.

За одно закроем отверстия фазоинвертора, чтобы воробей на поселился.

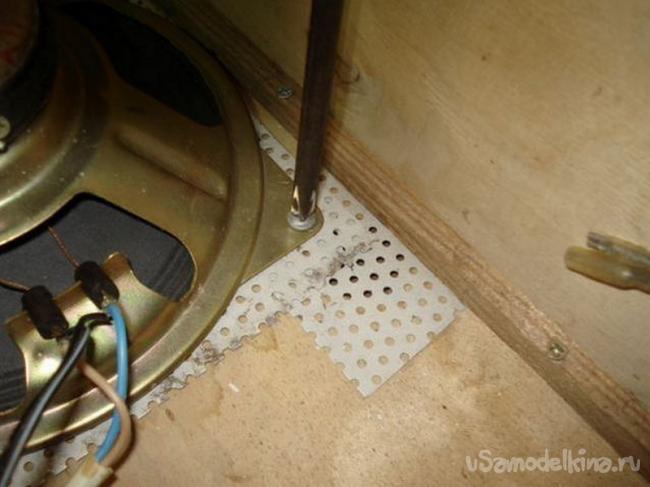

Закрутим саморезы на место.

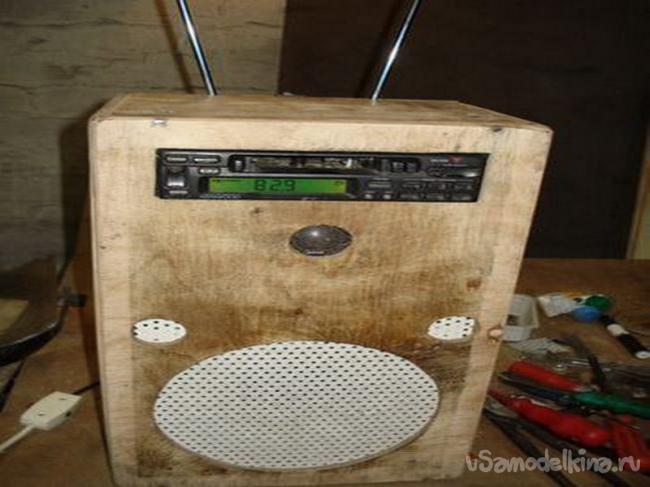

Первый взгляд, что там получается.

Пора заняться антенной, нашлась такая, от телевизора.

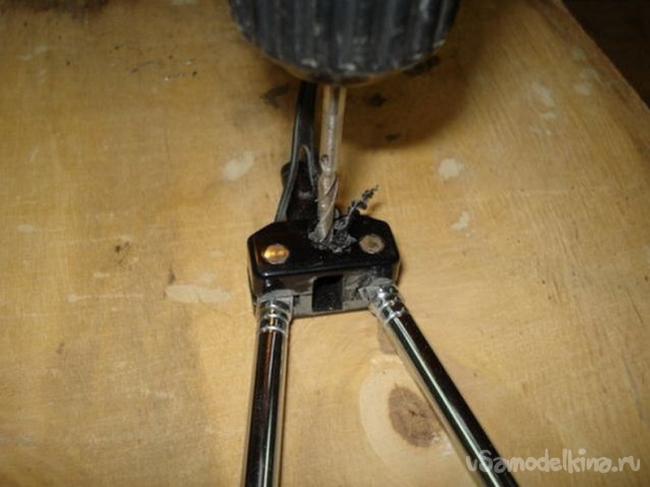

Просверлим отверстие для крепления.

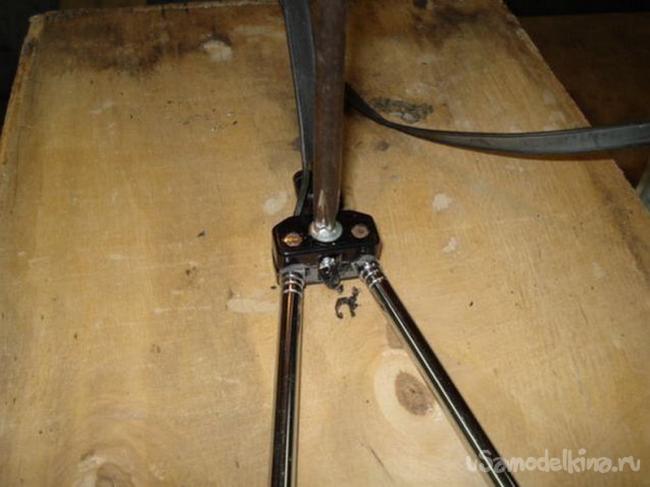

Закрутим саморез с широкой шляпкой.

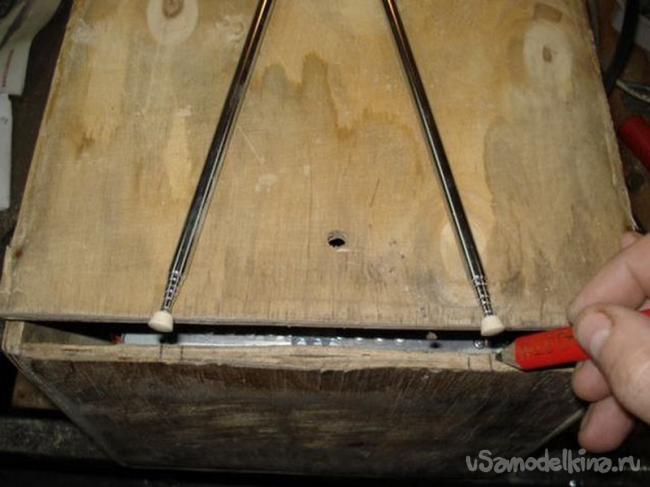

Намечаем места выхода антенн наружу.

Делаем пропилы лобзиком.

Можно немного фрезернуть сверлом.

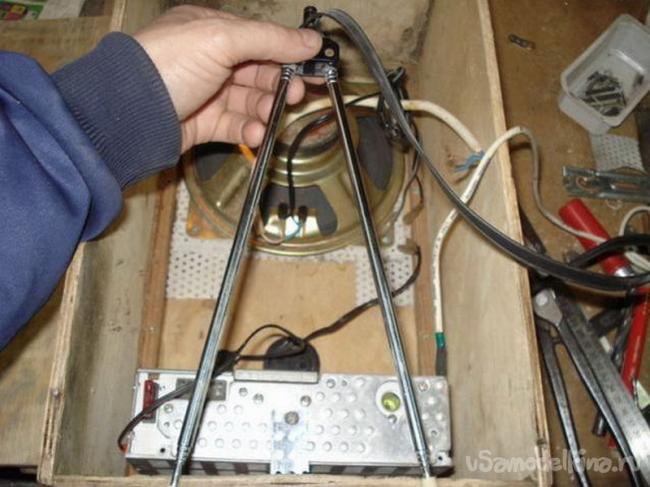

Проверяем как все подошло.

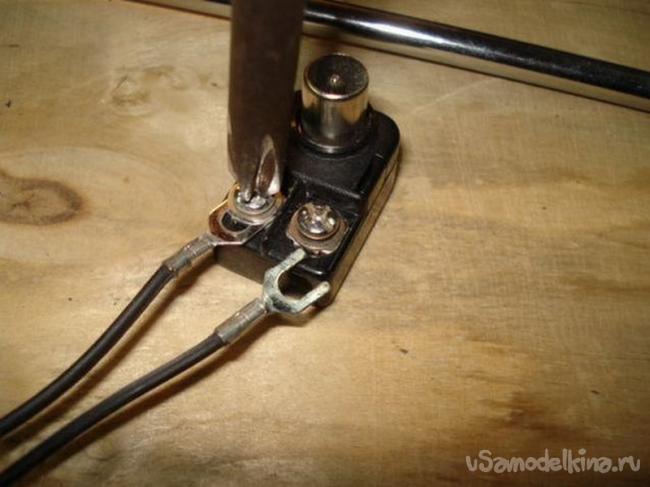

Удаляем антенный разъем с согласующим трансформатором.

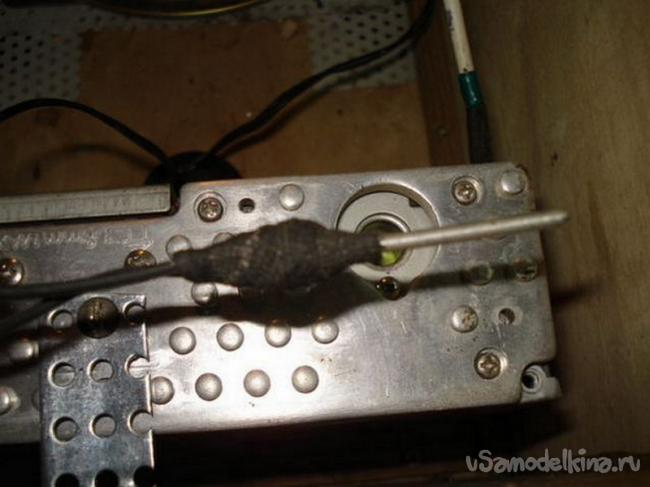

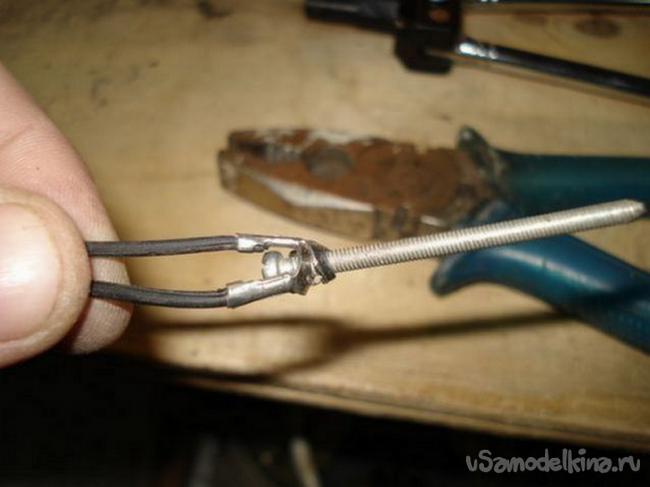

Подходящий болт или гвоздь обжимаем контактами.

Изолируем.

Проверяем как вошло.

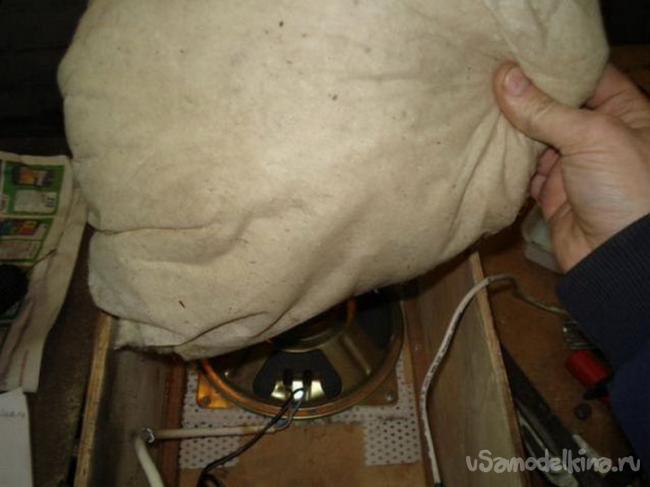

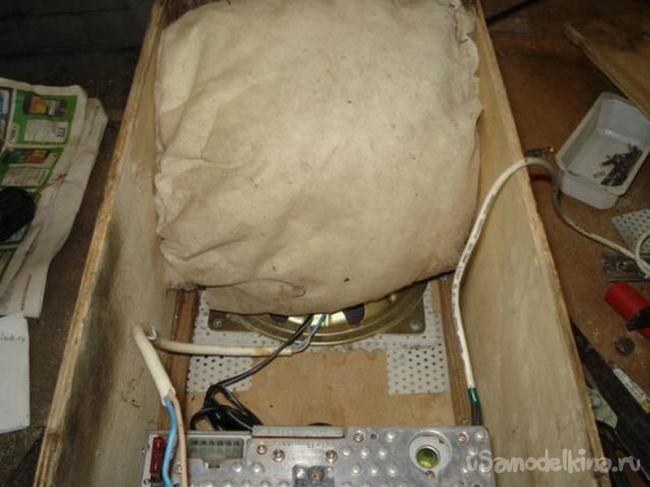

Закладываем шумоизоляцию в ненужную половину корпуса.

ПУНКТ 5. Электромонтаж.

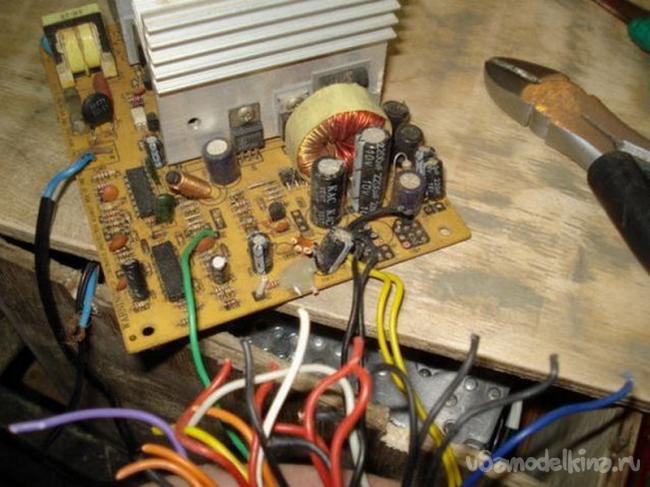

Достанем из корпуса БП только саму плату.

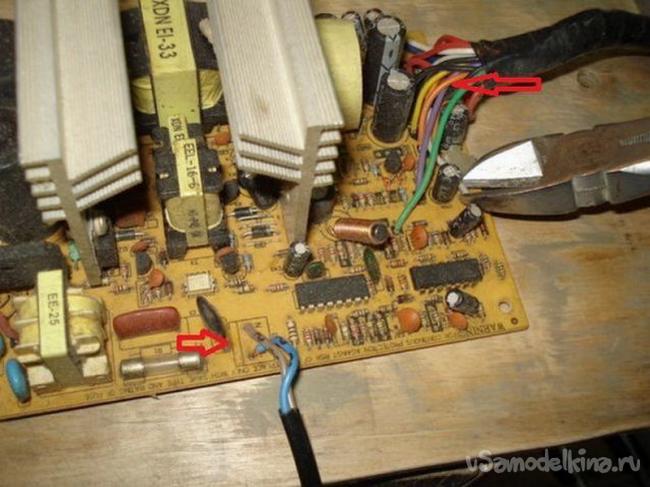

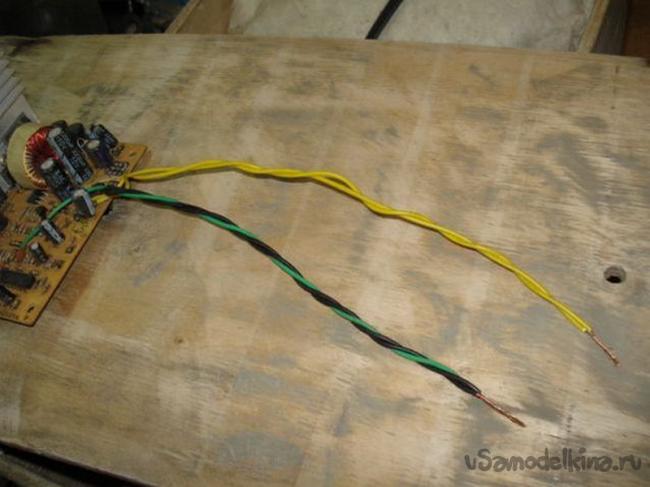

По выкусываем все лишние провод, оставим только желтый +12 в., черный и зеленый ( для АТХ ).

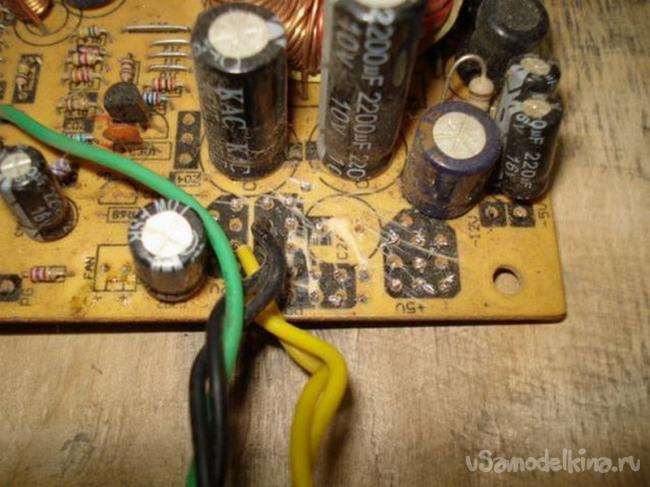

Припаиваем на место провод питания 220 вольт.



Соединим зеленый и черный провода.

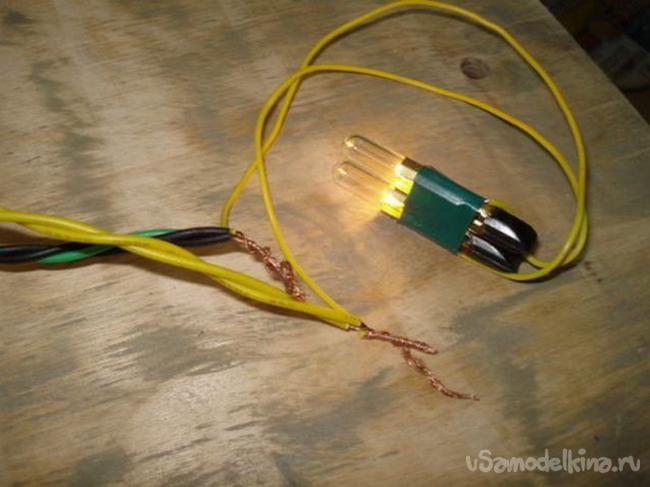

Проверим работу БП с помощью 12-24 в. лампочки. Все хорошо, продолжаем дальше.

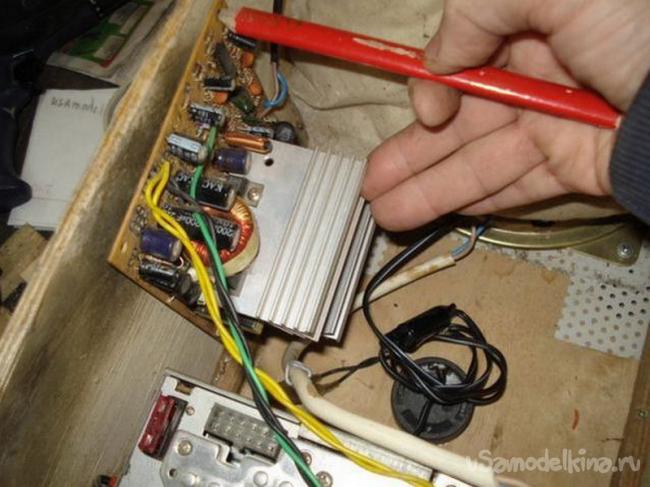

Намечаем точки крепления платы в корпусе.

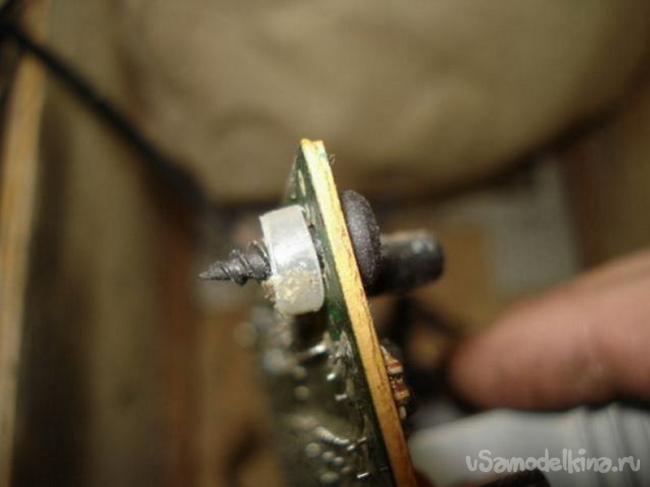

Используем короткие саморезы и небольшие подкладки из кембрика или трубки, чтобы не заламывать плату.

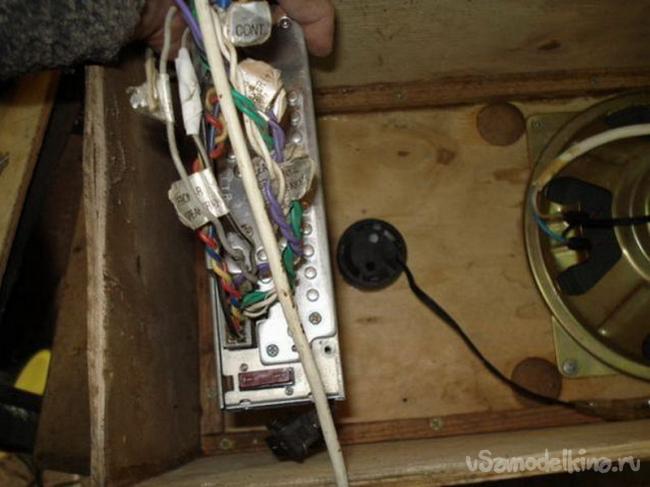

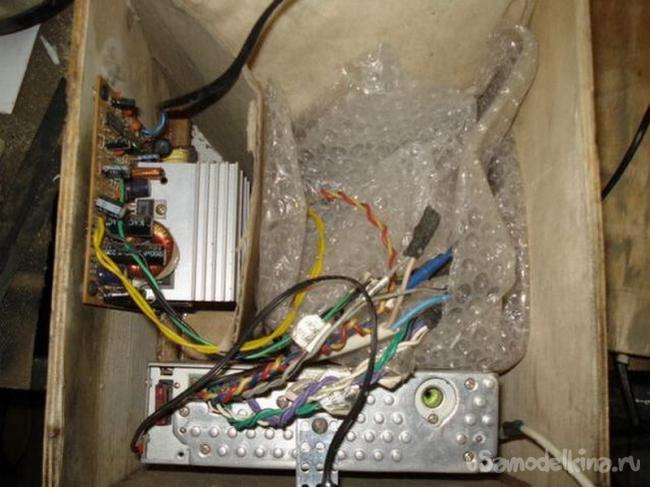

Устанавливаем, прикручиваем.

Вставляем разъем магнитолы на место.

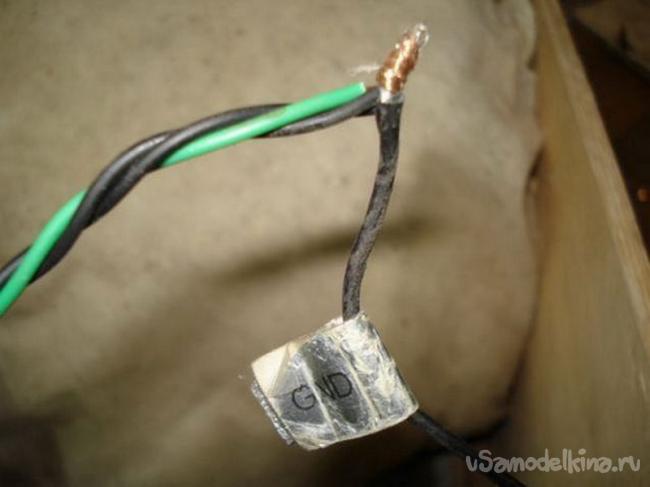

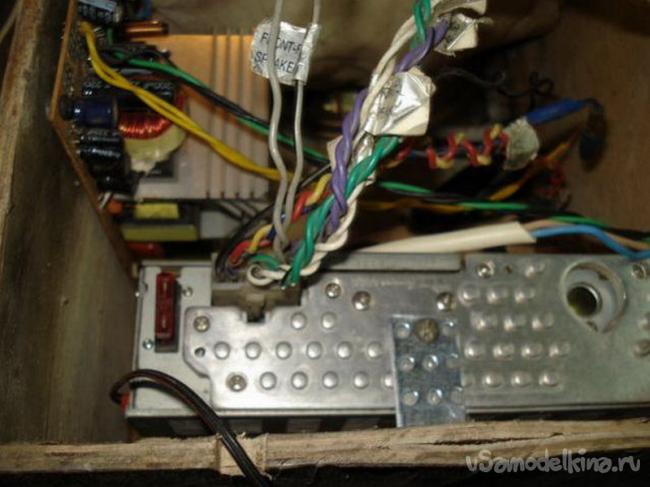

Соединяем провода питания с магнитолой, черно зеленый с GND магнитолы.

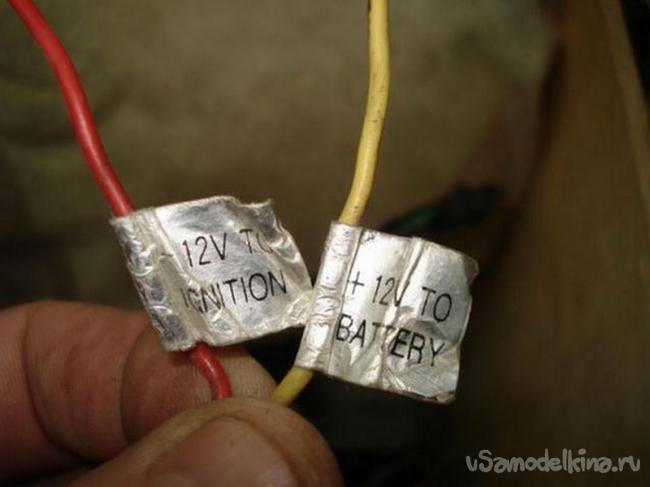

Находим такие провода и соединяем их вместе и к желтому проводу +12 в. БП.

Подключаем динамик на любую из пар канала.

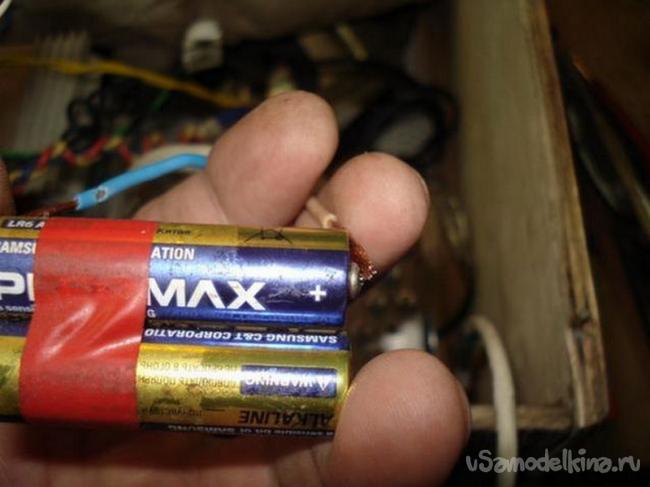

Если на динамике отсутствует маркировка + и -, надо их найти самостоятельно с помощью обычной батарейки, кратковременно присоединяем ее к выходам катушки динамика и наблюдаем, чтобы диффузор выталкивался, а не втягивался. Правильное направление выталкивание соответствуем + на + батарейки. Присоединяем все правильно в соответствии с проведенным экспериментом.

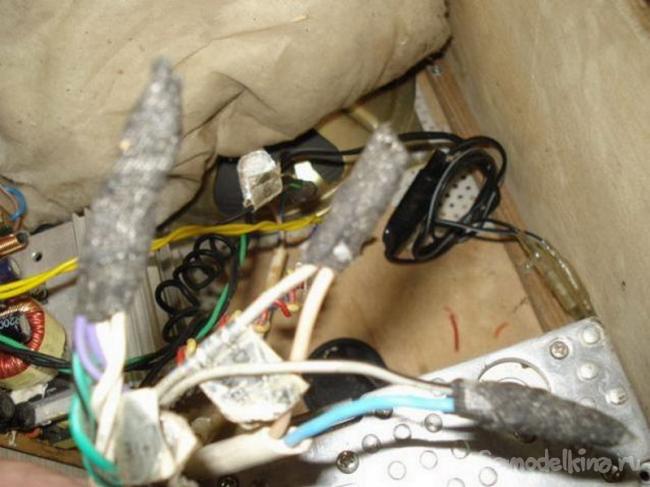

Все изолируем и крепим, чтобы ничего не тилипалось.

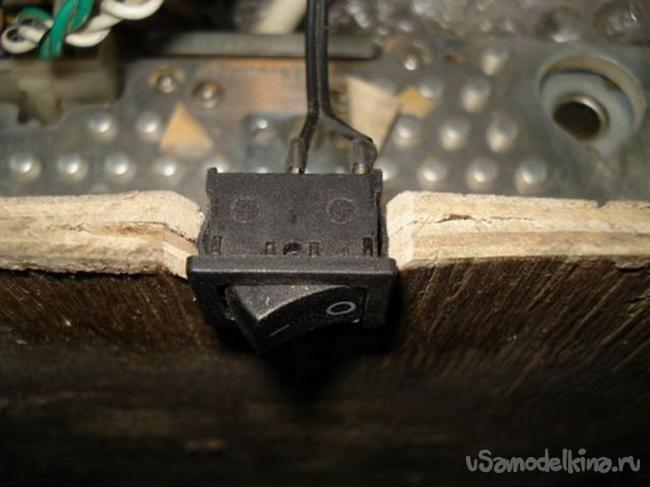

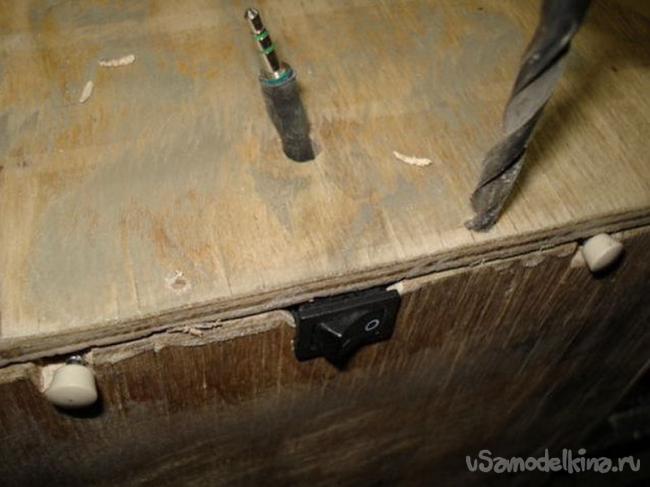

Выводим выключатель двигателя на корпус.

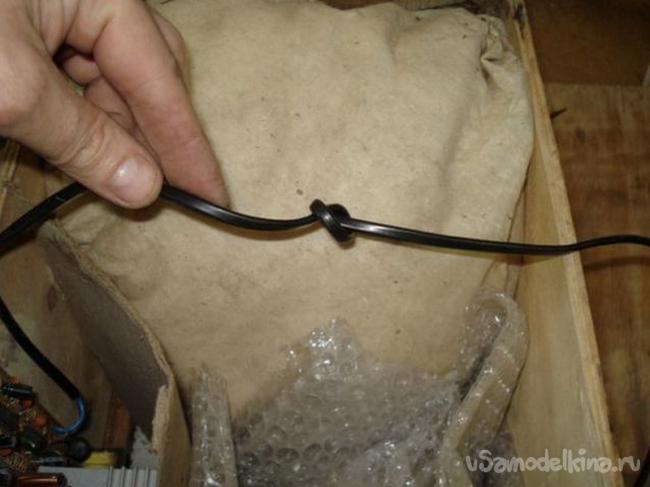

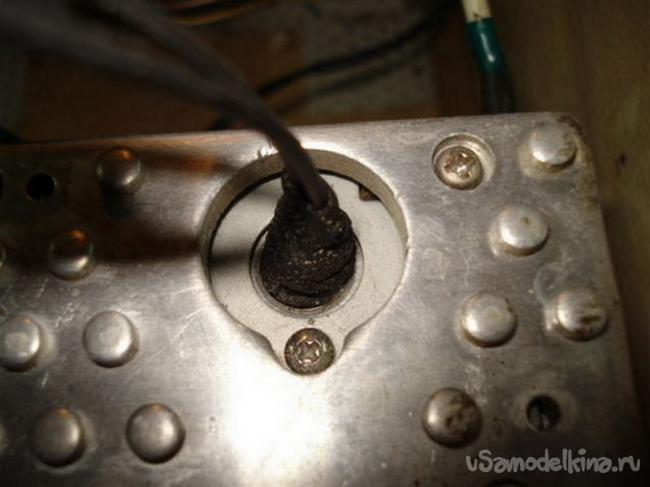

На проводе питания делаем узел, как ограничитель вытягивания наружу.

Отделяем радиатор БП картонкой, чтобы не наползала и не накрывала вата.

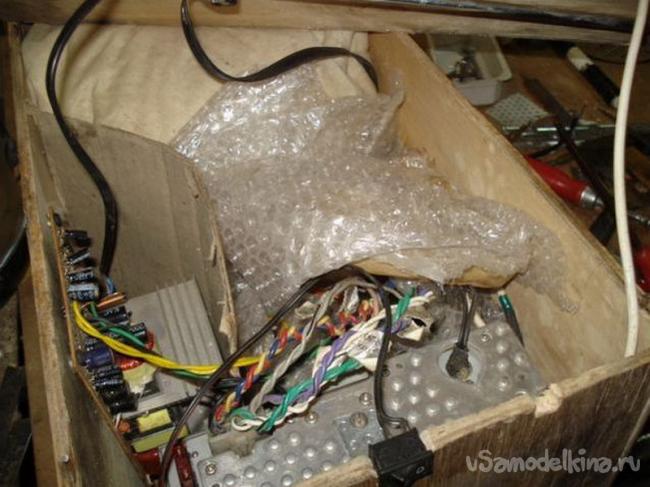

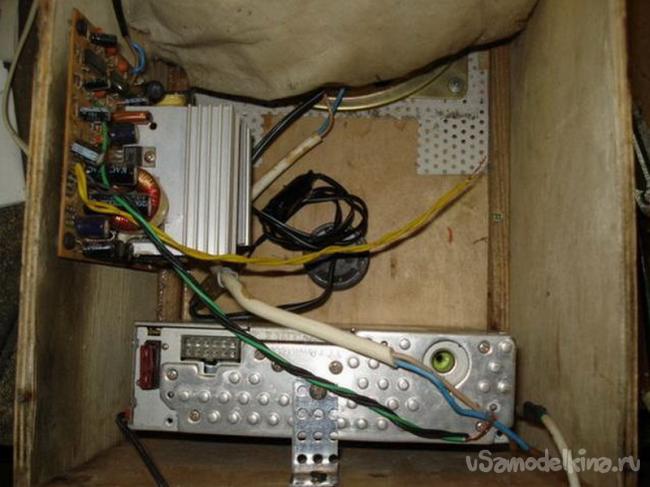

Проверяем, что все подключено.

Закрываем корпус.

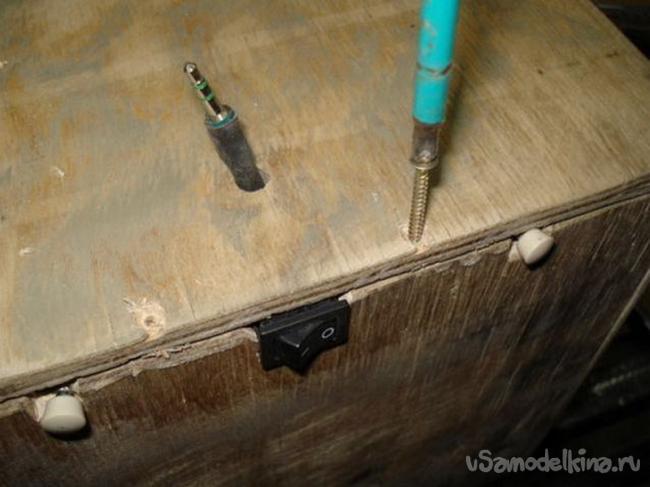

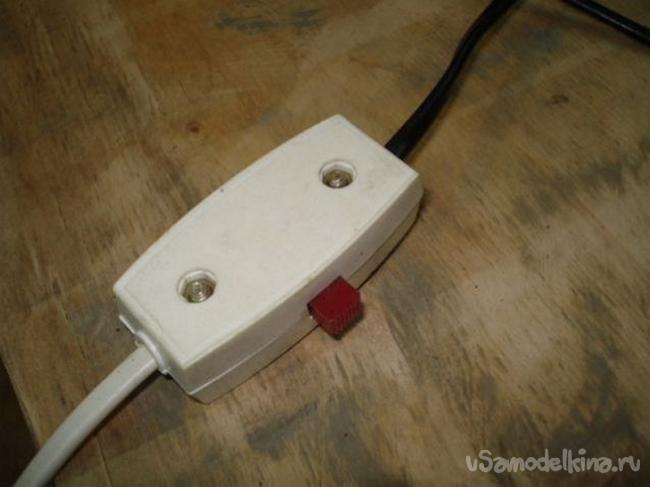

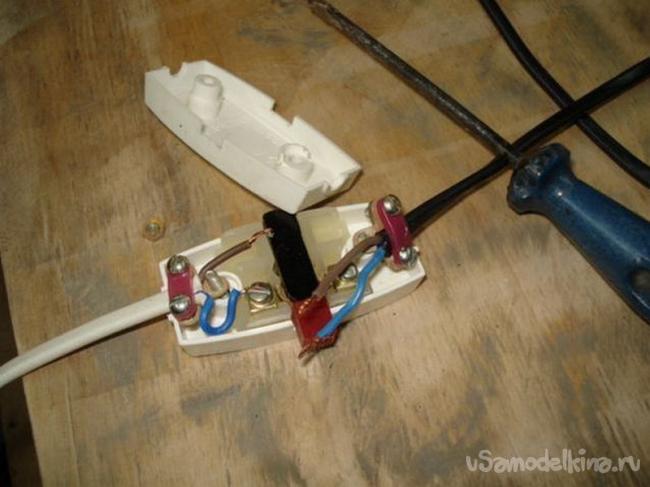

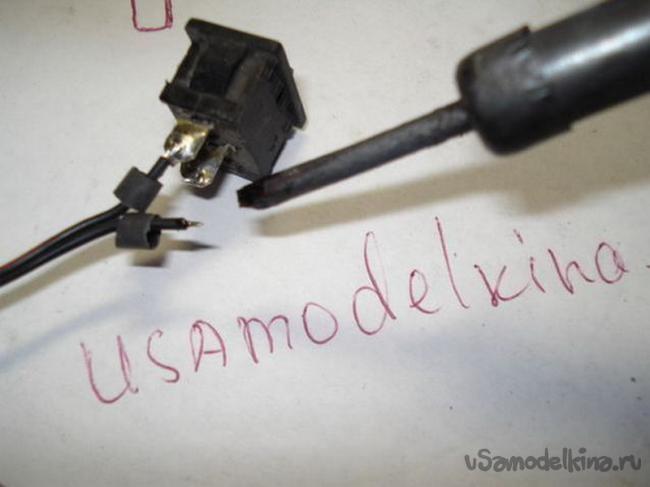

Поставим выключатель в разрез питающего провода.

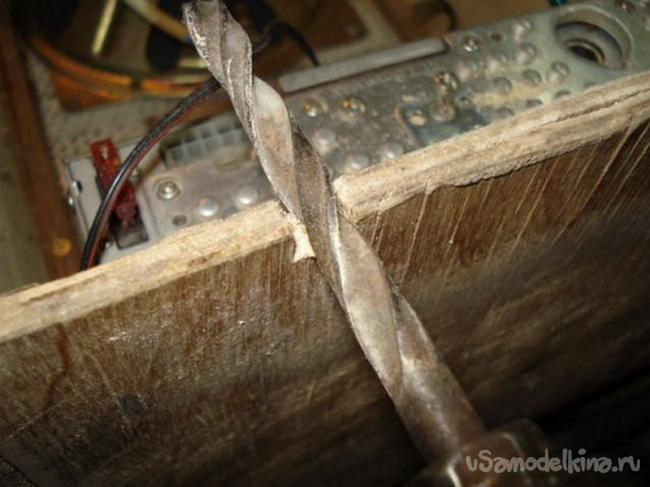

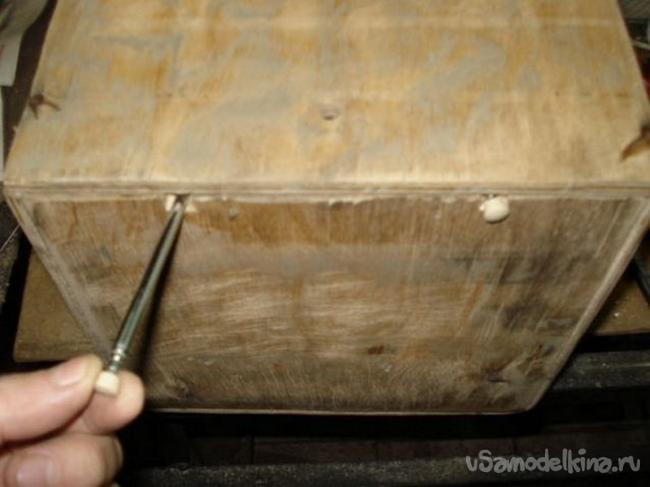

Сверлим отверстия под саморезы, делаем потайники под шляпки.

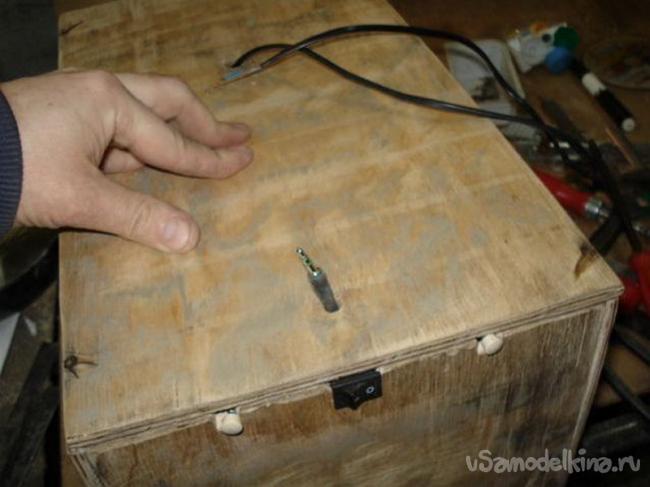

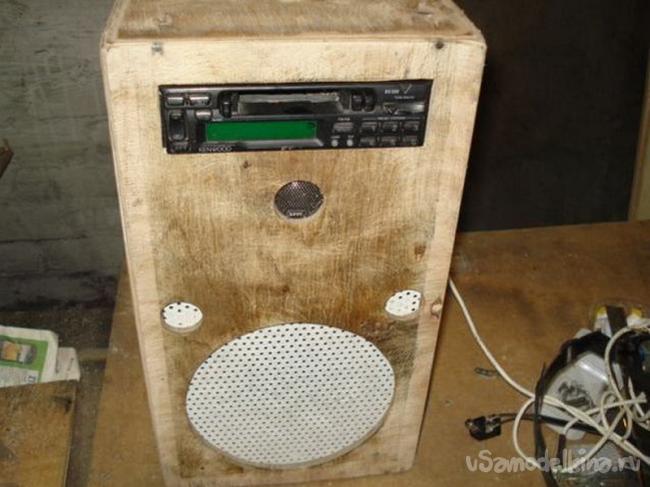

Закручиваем пару крепежей и включаем проверить как все работает.

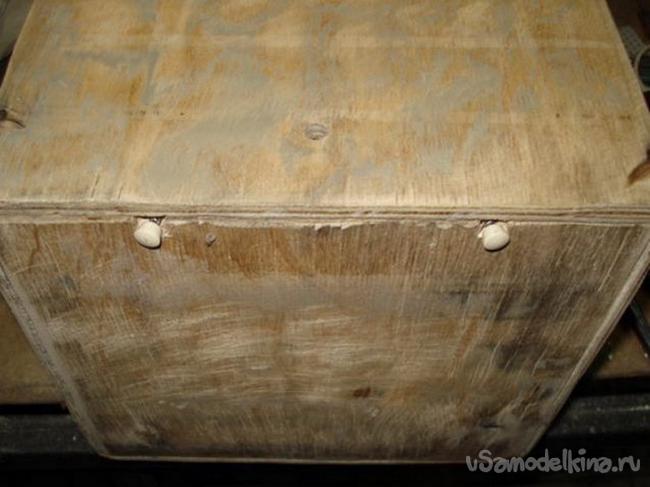

Если все нормально, тогда скручиваем все капитально с применением клея для трещин.

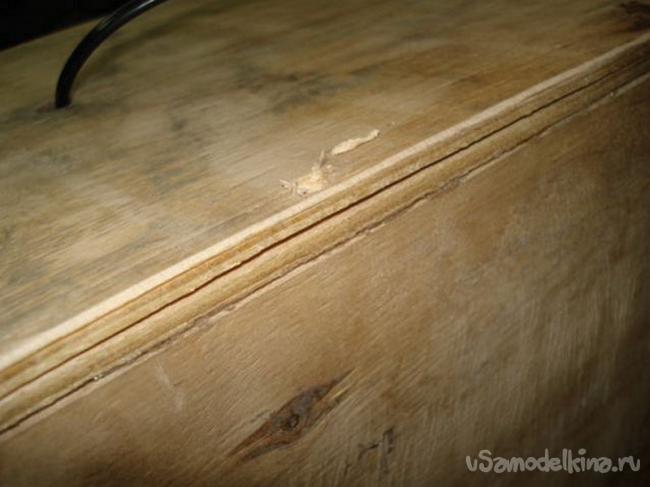

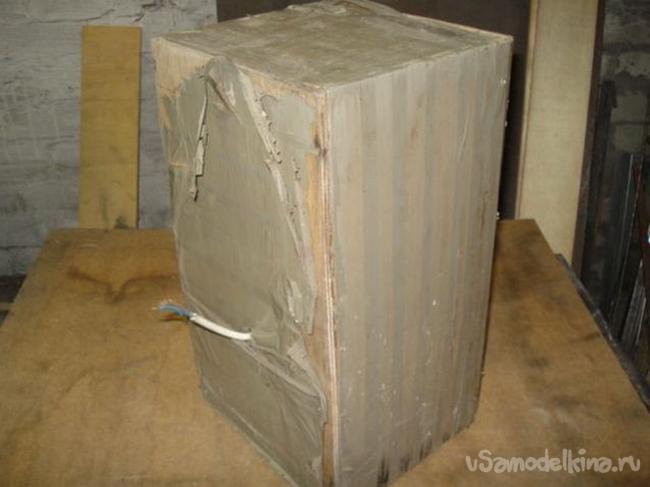

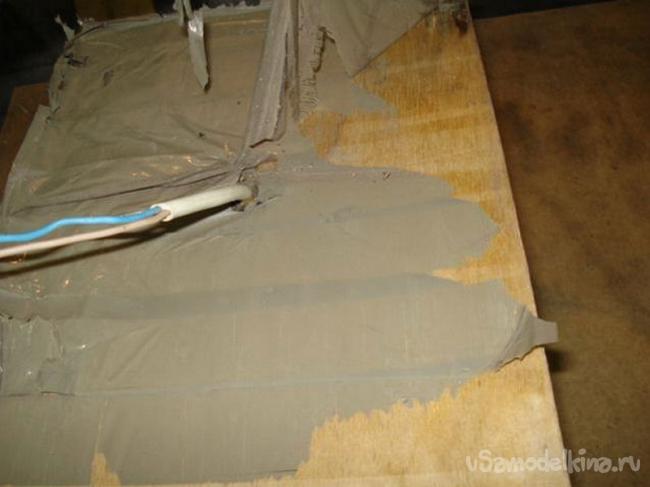

Промазываем все дефекты и щели.

Оставляем все до полного высыхания.

Дальнейшей доводкой корпуса займемся в следующей части.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Музыка в гараж из старой магнитолы

Вот решил, замутить музыку в гараж, а то по вечерам, да и не только по вечерам, а так когда занимаешься ремонтом, под хорошую музыку и приятней работать и ремонт будет идти складней.

Имелись уже в наличии, вернее валялись в гараже, динамики от Гольфа и простая автомагнитола, принёс из дома только блок питания от компьютера, который стоял тоже в углу, давно не нужный…никак не выкину.

Сам корпус слепил из ДСП, всё замерил, вырезал отверстия под динамики и под саму магнитолу, потом послушав звук, было принято решения, что не хватает верхов и поэтому заказал на али пищалки и антенну сразу, чтобы и радио было…

Карпет купил в магазине, ну а остальное в фотках.

Составил чертёж, ну так на всякий случай.


Материал, вернее ДСП, брал от старого стола.

Внутри сделал перегородки и за шпаклевал всё.
Внутри всё засиликонил для герметичности.
Вторая сторона
Потом берём карпет и всё аккуратно затягиваем им.
Вставил рамку под второй динамик.

Это вид сверху.

Вот так разместил блок питания и саму магнитолу.

Всё подключил проверил, но как уже писал выше не хватает верхов…

Вот и пищалки пришли.
А вот уже конечный результат с пищалками, звук стал намного приятнее и насыщенней.

Если учесть из чего это всё собрано, то звук получился отличный, особенно для гаража. Спасибо за внимание.

Автор; Александр Я    г.Минск, Беларусь

xn--100--j4dau4ec0ao.xn--p1ai

Использование автомагнитолы в домашнем варианте

Использование автомагнитолы в домашнем варианте
Старая автомагнитола вышла на «пенсию». Она имела СВ, ДВ и полный FM диапазоны с автопоиском, встроенный кассетный магнитофон. Пролетел «небольшой» период времени. Пластмассовые детали лентопротяжного механизма вышли из строя, да в нем и нужды уже не стало. Прошел и век лазерных дисков в автомагнитолах. А приемник, в оставшемся и развивающемся FM диапазоне, прекрасно работает до сего дня. Имея качественные усилитель и динамики, выдает отличный стереофонический звук во всем интервале мощности. А в прочем не удивительно, так как своему рождению устройство имеет благородное происхождение. Магнитола была изготовлена из оригинальных деталей фирмы «PHILIPS» и собрана вдали от Китая.

Так как у автомагнитолы остался еще какой-то «срок дожития», надеюсь не маленький, решил дать ей на пенсии теплую и спокойную жизнь, устроив ее на кухне. Такое место нашлось, в одном блоке с часто используемыми кухонными принадлежностями – часами и таймером. Теперь на кухне, там, где мы проводим большую часть времени, можно услышать любой из 24 разнообразных каналов радиоприемника.

Если у Вас есть желание и аналогичная ситуация со старой, но рабочей техникой, предлагаю рассмотреть предлагаемый вариант установки автомагнитолы в домашней обстановке.

1. Подготовка прибора.
Очищаем от налета пыли и грязи имеющуюся автомагнитолу. Очищаем и подтягиваем все контакты в цепях питания и разводки громкоговорителей.

2. Изготовление корпуса.
Подбираем материал для изготовления корпуса самоделки. Все зависит от ваших вкусов, возможностей и цветовых предпочтений. В данном случае, были использованы оставшиеся после ремонта, части мебельной плиты из ДСП.


Вид и размеры корпуса будет определять лицевая панель изготовляемого музыкально – кухонного блока. По краям панели размещаем часы и таймер, в центре автомагнитолу. Определившись с расположением, тщательно размечаем и наносим контур окон для установки приборов. Просверлив по углам размеченных прямоугольников окон, отверстия диаметром около 6 мм, для завода пилки, выпиливаем контуры окон.

В зависимости от размеров лицевой панели, вырезаем остальные детали корпуса. В данном случае, высота лицевой панели и двух боковых стенок составила 110 мм. Длина боковых стенок зависит от размера кухонной секции и здесь равна 250 мм. Для удобства эксплуатации, лицевую панель желательно отодвинуть вглубь, за дверку секции. Заднюю стенку корпуса предполагается исключить, ее функцию будет выполнять стена кухни. Между стеной и боковыми стенками корпуса оставим небольшой зазор (около 5 мм) для вентиляции. В зависимости от получившихся размеров рамки корпуса, вырезаем его дно.

3. Сборка корпуса.
Подбираем из наличия, или изготовляем из уголка, стальные или алюминиевые угольники. Сверлим в них отверстия диаметром 4 (5) мм и собираем корпус с помощью шурупов 4 х 16 (5 х 16) мм. Использование классических шурупов предполагает предварительное сверление отверстия для их вкручивания.

Лицевая панель, несущая основную нагрузку, крепится двумя угольниками внутри к дну. И дополнительно, двумя шурупами снаружи, утопив головки вровень с плоскостью.

Сборка показала некоторые просчеты. В результате пришлось разобрать корпус и фрезеровать разрядку в боковой стенке, для свободной установки часов. Кроме того, в дне корпуса потребовалось фрезеровать канавки для расположения там фиксирующих пластинчатых пружин у часов и таймера.

Вровень с нижней стороной окна под магнитолу, по краям окна, установим две направляющие планки. На них, при установке, ложится автомагнитола. Зазор под ней необходим для естественной вентиляции и охлаждения в корпусе магнитолы.

Для фиксации установленной магнитолы в корпусе и исключения ее случайного извлечения, внутри корпуса над окном установлена дверная защелка. При установке магнитолы в рабочее положение, шарик защелки попадает в отверстие в металлическом корпусе прибора и фиксирует ее положение.

Закрепление изготовляемого блока, предполагается внизу кухонной секции, на два стальных мебельных угольника. Для этого внутри, на боковых стенках в верхней части корпуса, размечаются центра крепежных отверстий. Высота центра от верхнего края боковой стенки определяется размером используемого угольника. Обычно этот размер равен 18 мм. По разметке сверлятся два глухих отверстия диаметром 9,5 мм. В отверстия вворачиваются мебельные резьбовые вставки под винт М6.

Корпус музыкально – кухонного блока собран. Установим в него автомагнитолу.

4. Изготовление блока питания
Питание автомагнитолы будем выполнять от электросети 220 вольт с помощью простого блока питания. Приемник магнитолы на различных режимах потребляет ток от 0,3 до 0,9 ампера. А так как автомагнитола рассчитана на бортовую сеть автомобиля – 12,0…14,5 вольт, мы изготовим блок питания 220/14 вольт с выходным током 1,0…1,5 ампера.

Схема блока питания

Основой блока питания (БП) будет трансформатор, который может обеспечить выходное напряжение БП (с учетом потерь на диодах и транзисторе) при достаточном выходном токе. В нашем случае это тороидальный трансформатор с выходом на 17…18 вольт.

Для упрощения эксплуатации, испытания и настройки, к первичной обмотке трансформатора подключим сетевой шнур с вилкой и выключателем питания. К вторичной обмотке присоединим типовой разъем, например, как на фото. К входу электронной части БП подключим ответную часть разъема.

Комплектуем схему деталями, указанными в схеме. Для выпрямительного моста выбираем диоды средней мощности, они должны выдерживать ток до 1,5 ампер и напряжение до 30 вольт. Аналогичные требования к транзистору VT2. Кроме того, его обязательно установить на радиатор, для отвода тепла. К управляющему транзистору VT1 особых требований нет, его выбор обширен – от КТ315 до маломощных импортных. Желательно выбирать с большим коэффициентом передачи тока.

Выбираем подходящих размеров плату и навесным монтажом устанавливаем детали схемы. В корпусе блока имеется достаточно свободного места, поэтому размеры и возраст деталей, а также плотность монтажа не лимитируются. А свободный монтаж еще и облегчит тепловой режим деталей.



Наладка БП

Сопротивление резистора R1 подбирается по яркости свечения используемого светодиода, а сопротивление резистора R2 – по току стабилизации для примененных стабилитронов. Для указанных на схеме стабилитронов, ток стабилизации регулируется в пределах 4…10 mA.
После сборки и проверки правильности выполненного монтажа, подключаем трансформатор и настраиваем выходное напряжение. Так как стабилитроны с одним обозначением в группе, имеют сравнительно большой разброс параметров, то возможно потребуется их подборка для получения требуемого выходного напряжения.

5. Сборка и установка магнитолы в домашнем варианте
На свободном месте, на дне корпуса, располагаем и закрепляем от перемещения элементы БП. На контактные провода от магнитолы (питание, динамики) устанавливаем колодочку с винтовым креплением. Провода к динамикам формируем в разъем для быстрого соединения. В удобном месте, на боковой стенке корпуса, сверлим отверстие и устанавливаем выключатель питания. На подготовленные места закрепляем мебельные угольники. Замеряем координаты крепежных отверстий в угольниках, относительно габаритов собранного корпуса.

Примеряем изготовленный блок к кухонной секции. Расположение блока оптимально вблизи от сетевой розетки и вдали от газовой плиты или мойки. Определившись с местом установки, переносим туда замеренные координаты и размечаем на нижней полке секции центра отверстий под крепежные винты. Сверлим отверстия под винты М6 и зенкуем фаски под головки винтов, утапливая их вровень с плоскостью полки.
Штатные громкоговорители автомагнитолы располагаем сверху по углам комнаты (над кухонными секциями) для создания максимального стереоэффекта. Провода от громкоговорителей собираем в один разъем и выводим к месту установки блока. Не забываем туда-же вывести провод антенны со штекером.


Устанавливаем собранный музыкально – кухонный блок на свое место и закрепляем его через угольники, гайками М6 к установленным в секции винтам.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Музыкальный центр для гаража и не только =) — DRIVE2

Собственно вынашивал я года три наверно эту задумку по созданию музыкального центра из автомагнитолы, колонок и компьютерного блока питания… покоя мне это не давало)) Изначально были мысли запилить все это дело в обычный железный системный блок, но попробовав резать металл, понял что получается херня)

И вот у меня выходные, я еду на дачу и по пути покупаю кусок фанеры 1,5х1,5 метра (меньше не продают) и мне нарезают эту фанеру на 4 куска что бы в багажник влезло. Фанеру взял 18мм, но по факту там все 19мм =)

По пути заехав в магазин и взял пару тройку литров пива начал думать что и как мне сделать. Собственно для создания сего чуда нам понадобится:
1) Фанера, желательно потолще (мне хватило 0,7м2)
2) Блок питания с мощностью не меньше 300W
3) Динамики 4 шт. (я нашел в гараже почти новые Pioneer TS-G1321i и Pioneer TS-G1021i, 13 и 10 сантиметров соответственно) Почему выбрал их? Потому что к ним были родные решетки =)
4) Любая автомагнитола (я использовал свою Kenwood из Civicа)
5) Обычный электрический лобзик.
6) Шлифовальная машинка для дерева.
7) Клеевой пистолет + комплект новых стержней.
8) Много саморезов средней длины.
9) Немного проводки для подключения всех внутренностей.
10) Небольшой кусок шумоизоляции (по желанию, я нашел в гараже и использовал для обклейки изнутри)
11) Немного двухстороннего скотча (любой ширины).
12) И самое главное, пару тройку литров пива (для тех кто не пьет, можно заменить любыми другими напитками) :D

Собственно все дальше на фото.
з.ы. для того что бы блок питания включался, надо на большом разъеме который идёт на материнскую плату, замкнуть ЗЕЛЕНЫЙ и любой ЧЕРНЫЙ провода. Потом при нажатии кнопки сзади БП, он запускается.

Полный размер

Начало всего действия, время 9 утра.

Полный размер

Вырезаем днище для короба.

Полный размер

Творческий беспорядок

Полный размер

Разметка передней стенки

Полный размер

Стенка вырезана, размечаем место под динамики

Полный размер

вырезали отверстия и примеряем динамики

Полный размер

Вырезали и примерили магнитолу в отсек.

Полный размер

Собственно полуфабрикат

Полный размер

Отсек для вывода БП

Полный размер

Швы прошелся горячим клеем (хорошо проникает)

Полный размер

Сам пистолет и стержни

Полный размер

Проклеиваем шумкой

Полный размер

Вставляем БП (приклеен на двухсторонний скотч, не отодрать теперь)

Полный размер

Почти все на месте (Время примерно 18:00)

Полный размер

Шаманим с проводкой

Полный размер

Готовый вариант (но все равно ещё не закончен)

Осталось теперь до завершения покрасить темным лаком, прифигачить сверху деревянную ручку и поставить на небольшие ножки. Придумать автономное питание для того что бы настройки у магнитолы не сбрасывались.

Играет аппарат очень достойно, на улице слышно далеко, гараж будет разрывать =)

Если у кого будут вопросы, спрашивайте =)

www.drive2.ru

Самодельный мощный бумбокс в гараж или на дачу — DRIVE2

Всем привет!

Давно у меня чесались руки сделать стационарную музыку для гаража или дачи. Чтобы играла качественно и громко, и чтобы не жалко было грязными руками трогать :) Наконец, дошла очередь и до этого проекта. Вариант купить что-то готовое рассматривался, но в продаже либо слишком дорогие для такой цели аппараты, либо откровенный пластиковый шлак. Поэтому решено — делаем сами.

Для начала решил изучить, так сказать, мировой опыт изготовления самодельных бумбоксов :) Но в сети попадались или настоящие произведения искусства, сделанные увлеченными и пряморукими людьми (фото 1), или какой-то жесткий хардкор. Причем хардкорные творения ожидаемо преобладали (фото 2).

Полный размер

1. Красивый авторский бумбокс. Источник: www.prom-front.ru/boombox


Полный размер

2. Люди в большинстве случаев не парятся ни с дизайном, ни с качеством изготовления…

С профессионалами мне не потягаться, мешает легкая кривизна рук, да и по времени не хотелось надолго затягивать изготовление. Повторять же показанный на фото 2 треш — себя не уважать. Решил найти золотую середину между эксклюзивом и хардкором, и ниже покажу, что из этого вышло.

Я не стал изобретать велосипед, поэтому взял типовую архитектуру, которую массово используют гаражные умельцы для озвучки своих рабочих мест. Это обычная автомагнитола + автомобильная акустика + блок питания от компьютера. Корпус решил изготовить из мебельных панелей (ламинированная ДСП толщиной 16 мм).

Размеры корпуса бумбокса 700x300x300 мм. Большинство отверстий выпиливал электролобзиком, только отверстия под твитеры просверлил сверлом по дереву на 50 мм (фото 3):

Полный размер

3. Изготовление корпуса

Акустику левого и правого каналов изолировал перегородками. Для улучшения качества звука, использовал двухполосные частотные фильтры (кроссоверы), их расположил внутри колонок, фазоинверторы не делал (фото 4):

Полный размер

4. Размещение акустики

Защитные решетки для боковых динамиков были использованы в других проектах, поэтому изготовил самодельные, из сетки для бамперов (фото 5):

Полный размер

5. Боковые динамики

Установил фронтальные динамики (фото 6):

Полный размер

6. Фронтальная акустика (твитеры еще не установлены)

Подключил фронтальную акустику через кроссоверы, а боковую акустику — напрямую от усилителя магнитолы. Провода закреплял стяжками на самоклеящихся площадках (фото 7):

Полный размер

7. Подключение акустики

Из старых запасов нашлась металлическая установочная рамка 1DIN для магнитолы, это позволило снизить требования к точности выпиливаемого отверстия (фото 8):

Полный размер

8. Установочная рамка для магнитолы

Блок питания установил вентилятором вверх, при этом он забирает воздух из внутреннего пространства и выводит его наружу. Так обеспечивается охлаждение не только самого блока питания, но и магнитолы. Задняя часть блока питания крепится к корпусу бумбокса П-образным кронштейном (фото 9):

Полный размер

9. Крепление блока питания

Магнитолу закрепил Г-образным кронштейном за штатную шпильку. Центральный отсек скомпоновал с учетом возможного апгрейда, оставил место для магнитолы размерностью 2DIN (фото 10):

www.drive2.ru

Магнитола в Гараж:- Или как подключить магнитолу без Разъёма — DRIVE2

Приветствую Читатели! В этом посту хотел бы показать как Я переделывал Подключение Магнитолки Без Штатного Разъёма.

Начну с Того что Давно без Дела Валялся Магнитофончик Pioneer DEH-2020MP, который мне подогнали за Ремонт Другой авто-магнитолы) Но он тоже был в печальном состоянии, не включался. Забросил его даже не разбираясь с Ним. Ковыряясь в Гараже, уже через пару дней стало понятно что Музыки Катастрофично не Хватает. Телефона хватало на пол дня, потом опять какой-то дипресняк. В этот момент понял что нужно что то делать. Долго раздумывая как решить проблему вспомнил что где то Дома да и в самом гараже валялись майфуны, но все что находил было либо ужасное либо касетное) Тут вспомнил что где то ж у Меня пионерка завалялась. Пришел домой, порыскал по тайникам и Вуаля Нашел, но маг оказался без Разъема, а я такого в загашнике не Имелл( Ладно Разъем не Беда, Ришимо. Собрался мыслями сел и приступил к его вскрытию, что очень огорчило. Состояние было очень плачевное, сам апарат был чем то залит, что и вывело его из строя. В результате корозии и долгого времени пролежа в сырости случилось что случилось, магнитофон естественно внутри весь Сгнил. Ну да не беда, Цель есть приступаем. (к сожалению настолько был увлечен что про фотик вспомнил уже после первого запуска) По восстанавливал все сгнившие дороги и места которые подверглись корозии, и настал момент подключения для проверки — Так у меня же Разъема Нет!( В том же Загашнике нашелся Евро-Разъем(думаю все знают что это) Полез в интернет искать распиновку Штатного Разъема Pioneer, все нашел, выпаял разьем(предохранитель был в нем) Вырезал верхнюю часть разьема, что бы предохрон остался — Безопасность прежде Всего! Вообщем Прогнал всю расспиновку Впаял прям к плате Еврик и скорей пошел проверять. Взял 12V БПшник и вот он момент счасть — Пион Ожил:) Проверил, поганял: Все Работает Без отказно Все каналы поют, Все отлично.
Уже было облегчение что УРА теперь будет музИка в Гараже и работать будет одно удовольствие. Но наверно на протяжении 10-15мин сколько проверял его успела выбесить Ужасная, Тусклая Зеленого оттенка Подсветка (заводская) Так же решил что нужно заменить и ЕЁ.

Первое Включение и проверка Звука

Вид Из Нутри

Вид С наружи

Панелька в Разобраном Виде

Корпус и Отражатель, который пришлось разрезать ибо он заходит под дисплей а дисплей на клееном Шлейфе который трогать не было Не малейшего Желания

Остаток) и то над чем пришлось по***тЬся следующие 4часа

По подсветки настигли Некие Моменты расстройства Ибо таких Свето-диодов в Запасе не имею и купить у нас Возможности Нет. Ну не продают у нас такого. Заказать тоже не представлялось возможным Ибо проживаем Где проживаем, и почты у нас не работают:( Свето-диоды в панельки мага установлены SMD 0602. Долго Раздумывал как же быть?- Что же делать? Приложил один SMD 3528 и понял что это извращение и даже не стал пробовать впаивать. Потом пришла Гениальная Идея. По скольку на протяжении 6Лет занимаюсь ремонтом Мобильных Телефонов, в разборе на трупах имееться не одна сотня телефонов как сенсорных так и КирпиЧеЙ. Собственно они и послужили моими Донорами для Пиона. В Ход Пошли NOKIA N73-синий свето-диод сообщающий о пропущеном) и Белый подсветка клавиатуры. ALCATEL-даже не знаю какой модели, красные Светики подсветки клавиатуры) и SAMSUNG X-100 толи X200, Синие Светляки подсветки Клавиатуры. Выпаял Нужное кол-во Светиков Расставив Света как это все будет Выглядеть и приступил у работе. На все по времени Ушло 4часа(это про пересвет панельки)

В Итоге Имеем: Радость что теперь работаем с Музыкой, Приятный внешний Вид Магнитолы, и Радость на душе что Получился такой Апарат.)))

Проверка в Разобранном Виде

Проверка в Разобранном Виде №2

Проверка в Разобранном Виде №3 Общий Вид

Теперь Загорелся идеей попробовать Всунуть в него USB флеш, дабы диски я уж точно записывать не буду, будем радовать себя Через AUX который имееться в апарате)

И вот что Получилось на Общем Фоне.

Сам не ожидал что получиться такой эфэкт на Джойстике)

Всем Спасибо! Всем Добра!

www.drive2.com

Очередная магнитола в гараж — DRIVE2

Захотел я себе нормальную музыку в гараж, да подешевле, что с учетом временных затрат как всегда получилось дороже готового решения.
Купил на Фарпосте самую дешевую магнитолу, которая читает флешки:

Полный размер


Для нее нужно было сделать питание, в закромах нашлись для этого:
1. Кусок макетки.
2. Стабилизатор LM317.
3. Радиатор для него.
4. Клеммники для выхода на колонки.
5. Диодный мост, конденсаторы, резисторы и потенциометр для настройки напряжения.
6. Сам трансформатор (остался за кадром).

Полный размер


Продаван магнитолы покривил душой, уверяя, что магнитола исправна, клемма питания в разъеме теряла контакт, вырезал новую колодку из колодки от БП компьютера:

Полный размер


Собрал обвязку стабилизатора, на выходе трансформатора было 18В, на выходе стабилизатора стало 13.5В:

Полный размер


Сборка и предварительный тест:

Полный размер

Полный размер


Теперь нам нужен корпус. Нашелся он от списанного терминала банкомата, такие же вы могли видеть на кассах супермаркетов:

Полный размер


Фишка их в том, что боковые и передняя панели могут резаться на любую длину, и скручиваться сами с собой:

Полный размер

Полный размер


Помогла мне в этом самая дешевая торцово-усовочная пила из Леруа, которая приобреталась для нарезки опанелки межкомнатных дверей. Отлично режет алюминий диском по дереву:

Полный размер


Примеряем магнитолу в корпус:

Полный размер


Стойки магнитолы — опять же из компьютерного корпуса, заглушки PCI-слотов:

Полный размер


Для доп. охлаждения летом решил поставить кулер, который с минимальным допилом тоже встал в наш охуенный корпус:

Полный размер


Заменил LM317 на более мощную LM337:

Полный размер


И добавил крону через диоды для сохранения настроек магнитолы:

Полный размер


Проверка всей схемы перед подключением магнитолы, работает!
Устанавливаем магнитолу:

Полный размер


И — не работает!
Снимаем магнитолу — снова работает. Прозвонка мультиметром и более внимательное чтение даташита к стабилизатору выявило, что на корпусе LM337 — плюс. А т.к. на корпусе магнитолы — минус, пришлось изолировать радиатор стабилизатора от корпуса устройства:

www.drive2.ru

Обзор магнитолы для гаража

Обзор недорогой магнитолы с поддержкой Bluetooth, AUX, USB и SD Card
Для радио любителей и просто интересующихся электроникой в обзоре присутствует расчлененка...(Много фото, следите за трафиком!)

История приобретения

Недавно приказала долго жить магнитола Prology DVD-520R. Служила она верой и правдой, но всему приходит конец. Сначала сломалась регулировка громкости, а потом и вовсе перестала запускаться. Использовали ее в паре с колонками S-30 для «озвучивания» бокса. Выбирал замену по нескольким критериям:
1. Как можно больше вариантов возможности воспроизведения (Bluetooth, AUX, USB и SD Card )
2. Цена
Данный экзмепляр полностью соответствовал выбранным условиям.


Магнитола пришла в мятой коробке. Такое ощущение что доставляли ее футболисты, а не почта! Но пронесло, все содержимое в порядке.


Комплектация скоромная:
— Магнитола
— пульт управления (с батарейкой)
— ISO коннекторы
— Инструменты для изъятия магнитолы из металлической рамки
— Металлическая крепежная рамка
— Инструкция на английском и китайском языках

Характеристики

RS — 1010BT car Bluetooth stereo MP3 player
Bluetooth hands-free calls, Bluetooth wireless music playing
Caller ID display
Support MP3 / WMA format audio
Front AUX input and support USB, SD card (max. 32GB) music play
With remote controller
PLL stereo radio
Power-off memory function and multi EQ function
Мощность: 45W x 4 канала
FM1 / FM2 / FM3 total 3 band, can preset 18 radio station
Voltage: DC 12V
Bluetooth версия: 2.0
Дальность действия Bluetooth: 10m


Вес магнитолы всего 424 грамма.
Размер стандарта 1Din

Расположение и назначение кнопок



На экране наклеена защитная пленочка

Сверху наклейка с инструкцией по подключению


Сзади расположены разьёмы ISO, подключения динамиков, и гнездо под антенну.

Что бы разобрать корпус, достаточно снять декоративную рамку, открутить пару винтов по бокам и снять верхнуюю часть.

Как и предпологал, внутри очень много пустого пространства, так что имея прямые руки можно уменьшить корпус.



Откручиваем два винтика чтобы посмотреть маркировку микросхемы усилителя.
Видим, что установлена TDA7388.

Судя по информации найденной на просторах всемирной сети, данный усилитель должен выдавать 45 Вт на канал.
Как настраивается магнитола и на что нажимается не вижу смысла…
Вкратце распишу наблюдения:
— Радио: местные радиостанции, ловит без помех.
— USB: из музыкальных форматов пробовал только MP3.
— TF карта: читает также без проблем.
— Aux: подключал смартфон. Все сразу заработало.
— Bluetooth: основная функция из за которой выбрал именно данный экземпляр. Смарт по Bluetooth подключился сразу без ввода пароля. На смарте определился как BT MP3. Дальность действия оказалась около 25 метров, что превышает заявленные 10 метров на сайте.На панели магнитолы есть кнопки принять и завершить звонок. Хоть это может и удобная функция, но не без косяка. Микрофон очень низкой чувствительности. Собеседник плохо слышит меня.
При звонке, магнитола глушит всю музыку и называет по цифрам номер абонента.
— Звук, главная составляющая магнитолы. Для магнитолы с такого цены приемлемый. После старой магнитолы PROLOGY, мне показался даже лучше. Запас по громкости большой. Так же имеется предустановленный эквалайзер с 3 варианта: Rock, Pop и Classic.
— При выключении магнитолы, экран остается работать и отображает время, немного заметно в темноте.
Итог:
Для «озвучивания» гаража или подобных помещений вариант очень хороший. В качестве установки в машину, я бы не рекомендовал по нескольким причинам:
— слишком яркая подсветка кнопок (по вечерам будет слепить водителя и пассажиров)
— нет RDS в радиоприемнике
— нет возможности отключения часов
— слабая чувствительность микрофона при разговоре по Bluetooth.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru


Смотрите также
