Абиссинский колодец в гараже своими руками


Абиссинский колодец своими руками

Абиссинский колодец своими руками
Каждый владелец частного дома или дачник мечтает о своем водоснабжении о колодце либо скважине что бы не зависеть от водопроводной сети. В своем колодце вода конечно же лучше, чище да и полезней. Но все связанные с рытьем колодца мероприятия стоят не малых денег, нужно нанять бригаду землекопов профессионалов, закупить материалы к примеру бетонные кольца. Что же делать если бюджет не позволяет такой роскоши, как колодец.

Решение конечно есть и его нашел автор - это абиссинский колодец. Данный вид колодцев пришел к нам не то из Америки, не то из Англии короче от Англосаксов. Подобный вид колодца подразумевает под собой неглубокую скважину и насос сверху. устанавливается в основном на мягких песчаных супесчаных почвах, где близко к поверхности находятся грунтовые воды.

Затраты на установку и бурение скважины вполне доступны для людей с низким доходом да и не в доходе дело просто дешево. Опять же не нужна бригада копателей, а все можно сделать одному или в паре с соседом либо родственником, что опять экономит семейный бюджет. И автор решает сделать такой колодец, как можно быстрей, да и кстати по времени вполне управится за один день не торопясь и выполняя все действия с расстановкой. Так что же понадобилось ему для абиссинского колодца своими руками?

Материалы: трубы, наконечники, колонка-насос, насос для откачки воды.
Инструменты: газовые ключи, молоток, мото-бур.


Первым делом автор изучает чертежи.

На дворе 21 век и автор бурит скважину мото-буром, у кого нет садовым буром.

Затем он забивает вот такой наконечник и последующие трубы наращивает.

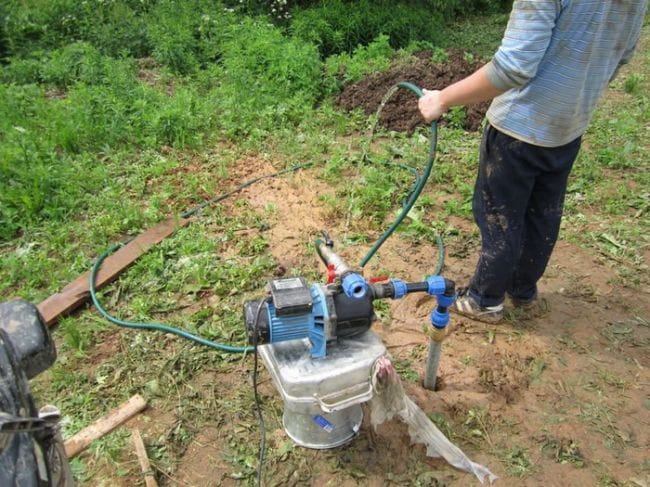

Потом с помощью насоса откачивает воду.

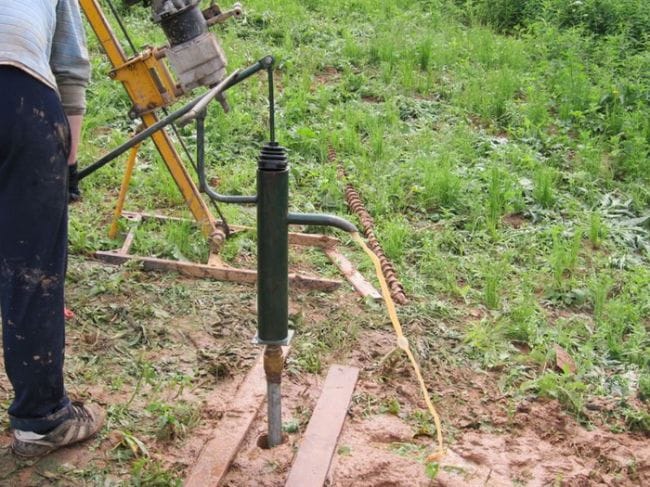

И устанавливает колонку на трубу.

Вот и готов колодец, автор обеспечен хорошей питьевой водой и может больше не беспокоится что у него вдруг пропадет вода в кране по причине ее отключения или какой-нибудь аварии.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Абиссинская скважина (колодец) своими руками из пластиковых труб

Содержание

Если заходит разговор о водоснабжении удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины.

Готовая абиссинская скважина, укрепленная галькой

И действительно, скважины на песок или колодцы – это простейшие и самые надежные способы добыть воду на участке. Они долговечны, функциональны и довольно удобны. Однако и трудоемкость во время их установки или обслуживания тоже нельзя игнорировать.

А между тем есть еще один способ добыть воду на участке – бурение абиссинской скважины. Причем проделать этот процесс можно полностью своими руками.

Технология создания абиссинской скважины

Абиссинская скважина была изобретена во время колонизации Африки. Тогда английские войска смогли оттеснить туземцев именно благодаря этому прекрасному изобретению. Ведь для бурения такой скважины достаточно иметь металлические трубы и сделать примитивный забивной бур.

Все остальное собирается в процессе работы. А сам процесс выполняется полностью своими руками и за довольно короткий промежуток времени.

Если принимать во внимание отзывы от пользователей абиссинских скважин, то создание такого источника занимает от 3 до 10 часов, в зависимости от типа грунта, особенностей водоносного слоя и т.д.

Сама по себе абиссинская скважина – это малогабаритный источник воды, что добывает ее в верхних грунтовых слоях. Для оборудования абиссинской скважины или колодца, как ее называют в народе, надо убедиться в том, что водоносные слои грунта у вас находятся на глубине до 8 метров.

Если они располагаются глубже, то приступать к работе тоже можно, однако без специальной техники вам, скорее всего, уже будет не обойтись.

Помпа на абиссинской скважине с дополнительным укреплением

Для работы используют подручные инструменты. Вам не потребуется обсадная труба, прямой доступ к воде или что-то подобное. В этом и заключается особенность абиссинских колодцев. Они очень мобильны и автономны.

Нужно просто забить специально собранные трубы в землю на глубину 8-10 метров. Трубы собирают секциями, с помощью резьбовых фитингов. Самой нижней секцией трубы будет специальный фильтровальный отрезок с иглой.

Игла – это конусообразный наконечник на трубе. Он очень прочный и предназначается непосредственно для забивания тела скважины в землю. Так как в верхних слоях грунта в основном находится песок и другие мягкие породы, то проблем за забиванием у вас возникнуть не должно.

После иглы идет фильтровальная труба. Это отрезок трубы длиной в 1-1,5 м, в котором вырезано множество отверстий. Как правило, делают по одному отверстию на каждую сторону трубы с шагом в 3-4 см.

Трубу обматывают проволокой и сеткой, создавая специальный фильтр. Фильтр вполне реально сделать своими руками и всего за несколько десятков минут.

Принцип работы абиссинских скважин очень прост. Забитый на нужный уровень стояк, попадает на водоносные слои песка. Они, как правило, располагаются на уровне 6-8 метров под землей.

Что значит, что водоносный слой будет выходить точно на фильтр. Так как песок прекрасно проводит воду, то уже через несколько минут труба начнет ею заполняться.

При появлении жидкости в скважине работу можно прекратить и приступить к ее промывке. В большинстве случаев после качественной промывки труб остается только подождать в течение суток, пока вода самостоятельно не очистится и скважина не начнет давать чистую воду.

В это время можно сделать специальную помпу или забетонировать участок вокруг выхода скважины. Затем остается только присоединить откачивающий механизм и пользоваться этим чудом техники в свое удовольствие.

Читайте также: как обустроить скважину на даче своими руками?

к меню ↑

Какие преимущества у абиссинских скважин?

Игла на окончании забивной трубы

Как вы уже понимаете, абиссинские скважины имеют массу преимуществ над более традиционными источниками. Всех их перечислить очень сложно, но главные отметить все-таки следует.

Рассмотрим основные плюсы и минусы таких источников.

Основные плюсы:

  • Скважину можно сделать своими руками;
  • Работа занимает немного времени;
  • Отсутствие жесткой необходимости использования специальных инструментов;
  • Практичность;
  • Мобильность;
  • Возможность работать в любых условиях;
  • Хороший дебет;
  • Отсутствие проблем с перетеканием жидкости, заиливанием и т.д;
  • Простота в обслуживании;
  • Занимает мало места.

Как видим, не зря эти скважины так популярны в наших краях. Их очень легко собирать. Сделать все инструменты и пробурить дыру можно своими руками. Причем на работу уйдет меньше дня.

Если вы вдруг наткнулись на крупный булыжник или слой гальки – не беда. Ведь в любой момент иглу можно вынуть и попытать счастья где-то еще.

В готовом виде абиссинский колодец занимает очень мало места. При этом к нему можно подсоединить как обычную помпу, так и любой насос. Причем поверхностные насосы здесь тоже пригодятся, так как глубина залегания водоносного слоя редко будет ниже 8 метров.

Основные минусы:

  • Скважина все же дает меньше воды, чем стандартный колодец;
  • В очень сухие периоды дебет может немного упасть;
  • Без геологической разведки есть большой шанс наткнуться на препятствия, что приведет к необходимости смещения места бурения. А это попросту отнимает время.

    Поверхностный насос, подключенный к выводу абиссинской скважины

Минусов у абиссинских колодцев намного меньше, но и они есть. Впрочем, минусами их считают те, кто не понимает самого предназначения выполняемых работ. Конечно, с водоснабжение крупной семьи и их бытовых нужд такая скважина вряд ли справится, но ведь этого от нее и не требуется.

Стоит понимать, что абиссинский колодец – это скорее вспомогательный элемент системы водоснабжения. Он даст вам питьевую и бытовую воду в достаточных количествах. Но для полного снабжения крупных объектов не предназначается.

Также рекомендуем вам посмотреть на отзывы о скважинах такого типа. Отзывы помогут вам лучше разобраться в ситуации и принять личное решение.

Андрей, 38 лет, г. Кострома:

В свое время очень заинтересовался этой технологией. Мне нужно было сделать водоснабжение для дачи и с минимальными затратами. Подкупила возможность завершить работу своими руками. Проделал все по технологии и справился с другом за 11 часов. Результатом полностью доволен.

Игла и точечный фильтр с проволокой для абиссинской скважины

Валентин, 27 лет, г. Алтай:

У меня стоит две абиссинских скважины на участке. И обе я забивал своими руками. Очень полезная вещь, скажу я вам. При минимальных трудозатратах выдает приличный дебет, качественную воду, да еще и в обслуживании практически не нуждается. Идеальный выбор для дачного водоснабжения.

Константин, 58 лет, г. Астрахань:

Пару лет назад заказывал у ребят такую скважину. Послушал отзывы от соседей и понял, что она мне нужна. У меня на участке рабочим пришлось попотеть, так как грунт неоднородный. Дважды натыкались на крупный булыжник. Во второй раз даже погнули трубу. Благо, сделать новую можно своими руками и всего за пару десятков минут. А потому с работой они справились еще дотемна. Скважина же меня с тех пор ни разу не подводила.

к меню ↑

Подбор трубы для скважины и этапы монтажа

Перед тем как начать непосредственно работу, надо подобрать трубы, что будут составлять тело забивной иглы. Стоит понимать, что эта игла остается в отверстии постоянно, и выполняет функции обсадной конструкции. Поэтому она должна быть не только прочной и надежной, но также и пригодной для постоянного контакта с жидкостью.

Читайте также: особенности обустройства и эксплуатации скважины иглы.

Из современных труб чаще всего пользуются старым добрым металлом и полимерами. Металл может быть оцинкованным, он лучше противостоит коррозии, хорошо выдерживает влияние микроорганизмов. Однако со временем, все равно потеряет свои свойства.

Плюс металл очень прочен и повредить такую трубу чрезвычайно сложно. Наконечники иглы практически всегда делают металлическими.

Из полимерных материалов для труб лучше всего подходит армированный толстостенный полипропилен и полиэтилен низкого давления. И тот и другой материал достаточно прочен, а также обладает прекрасными антикоррозионными характеристиками.

Покупной сетчатый фильтр для абиссинской скважины

Что же до конкретных параметров трубы, то в работе используют дюймовые образцы. Толщина стенок у металлических изделий может быть любой, а вот пластиковые трубы используются только толстостенными, с толщиной от 5 мм.

Как вы уже поняли, нижняя секция трубы будет фильтровальной. Ее обрабатывают сверлом, затем обматывают проволокой. Дальше идет мембрана, сетчатый фильтр или что-то подобное. Затем все это еще раз крепко обвязывают проволокой.

Саму трубу соединяют с помощью резьбовых фитингов. Возможно использование и сварки, однако это добавляет определенных неудобств. Качество соединений, конечно же, будет очень высоким, но не будете же вы резать трубы каждый раз, когда что-то пойдет не так.

Теперь рассмотрим непосредственно рабочий алгоритм, по которому абиссинские скважины монтируют.

Этапы работы:

  1. Определяем место под скважину, закупаем материалы.
  2. Собираем иглу для трубы.
  3. Формируем фильтр.
  4. Выкапываем яму глубиной 50 см и диаметром 1 м. Это подготовительный котлован.
  5. Пробуриваем ручным буром несколько метров по возможности.
  6. Монтируем первые несколько секций забивной иглы.
  7. Устанавливаем приспособление для забивания.
  8. Всаживаем трубу в грунт, пока не достигнем заданного уровня. В процессе работы накручиваем или привариваем новые секции.
  9. При появлении в трубе жидкости, влаги или характерных звуков заканчиваем работу.
  10. Промываем скважину и оставляем ее на сутки.
  11. Проверяем качество жидкости.
  12. Бетонируем место вокруг трубы.
  13. Завершаем работу подключением насосного оборудования и декоративной отделкой источника.

После завершения работы скважина будет служить вам верой и правдой в течение длительного времени. Интересен тот факт, что монтировать ее можно даже в своем доме(в подвале или погребе), так как в отличие от крупных источников, вода в абиссинском колодце не подмывает фундамент здания, а значит и опасности от нее нет никакой.
к меню ↑

Как бурят абиссинскую скважину подручными инструментами? (видео)


 Главная страница » Скважины

byreniepro.ru

Абиссинская скважина своими руками

Абиссинская скважина своими руками
В наше время каждый дачник мечтает о своем колодце либо скважине так, как очень зависят от центрального водоснабжения, с которым мягко говоря иногда бывают всякого рода сбои, поломки, а то и аварии на водоканале.Это негативно сказывается на овощах и зелени на грядках, потому что для полноценного роста требуется вода для полива.

Да, бывает, в некоторых дачных кооперативах воду подают в определенные дни недели и строго выделенные для этого часы. Отсюда и возникает естественное желание обрести водную независимость и уже не бояться если воды в кране, по какой-то ни было причине, вдруг не будет. Но естественно рытье колодца либо бурение скважины это затратный и очень трудоемкий процесс. Да и участок придется немного подпортить, потоптать, земли накидать, грязища по всему участку. Денежные затраты тоже не маленькие, колодец золотым станет.

Так что же делать простому дачнику, пенсионеру с этой бедой. Конечно, как всегда думать головой и искать рациональное решение данной проблемы. Как сэкономить время и средства семейного бюджета?

И автор приступает к поиску решения этой сложной, но очень важной проблемы для улучшений условий жизни, как и своей семьи, так и своего кормильца огорода. Он почитал литературу на данную тему, полазил в интернете в поисках альтернативного решения. И пришел к выводу, что будет делать абиссинскую скважину своими руками.

Принцип тот же, что и простого бурения только в место железных труб были взяты обычные пластмассовые канализационные трубы 110 диаметром, хватило двух штук. С начала наш герой обычным садовым буром в 180 см пробурил отверстие, далее бурил уже самой трубой, как он это делал будет видно на фотографиях, сделанных им в процессе работы. Итак что же автор взял для своей работы?

Материалы: трубы ПВХ, заглушка, стальная проволока, шланг, насос "малыш".
Инструменты: штангенциркуль, ножовка, отвертка, плоскогубцы.

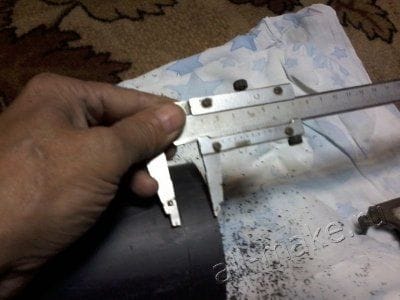

И так первым делом автор делает разметку для бура.

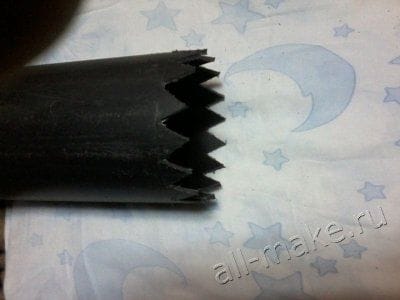

А вот и сам бур, пропилы проделаны ножовкой.

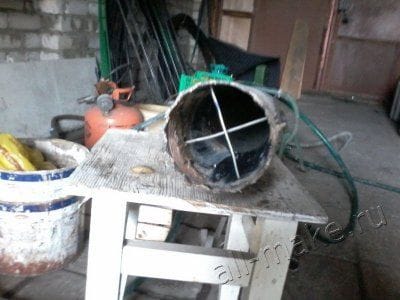

Для усиления сделано вот такое перекрестие из стальной проволоки.

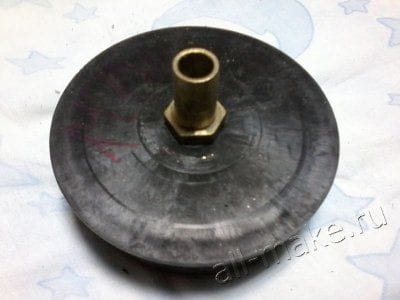

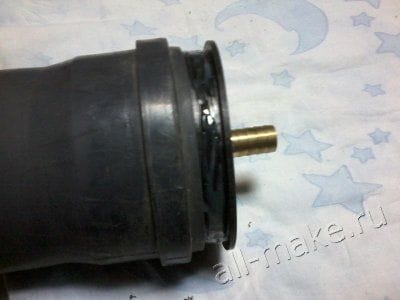

А на заднюю часть установлена заглушка с вот таким переходником для шланга.

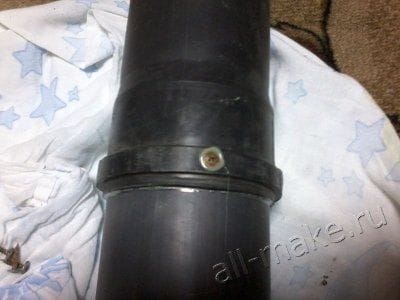

В месте состыковки скручено шурупами.

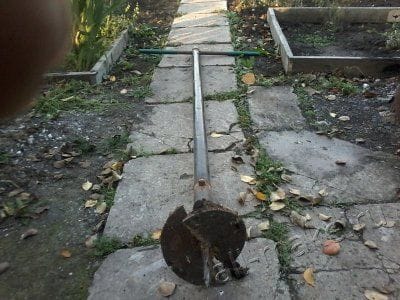

Далее садовым буром пробурим скважину..

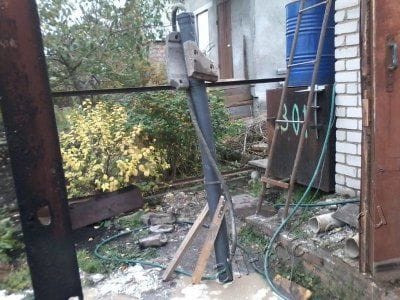

А далее стал бурить уже трубой, на заднюю часть установил цементные блоки для утяжеления, к переходнику подключил насос и подал воду в трубу.
Движениями влево, вправо начинает углубляться.

Для поворотов трубы сделаны вот такими брусочками.

Вот по сути и вся конструкция. Автор в течении дня пробурил себе скважину в шесть метров без какой либо помощи и без копейки потраченных денег. Наш герой обрел свою водную независимость. По его словам если качать воду насосом качается 60 -80 литров потом полчаса следует подождать и можно снова качать.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

бурение колодца на воду своими руками, плюсы и минусы

При отсутствии централизованной системы водопровода дачники принимают решение по изготовлению индивидуального способа водоснабжения. Простой и надежный вариант решить эту проблему – изготовление абиссинской скважины. Значительно удешевляет эту задачу – самостоятельный процесс.

Что это такое?

Это компактный источник, позволяющий при минимальном бюджете и затраченных усилиях обеспечить водой загородный дом. Для ее изготовления отсутствует потребность в аренде крупной спецтехники. Плюс ко всему круглый год абиссинская скважина на воду будет обеспечивать вас необходимым объемом.

Рассмотрим причины для ее изготовления:

  1. Вы сможете получать воду с небольшой глубины (до 20 м).
  2. Устройство размещается на сравнительно небольшой площади.
  3. Есть возможность пробурить в гараже, внутри жилого дома и подобных помещений.
  4. Финансовые вложения минимальны.

Плюсы и минусы

В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:

  • Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
  • Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.

Положительные стороны:

  • Бурение происходит с минимальными трудозатратами.
  • Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
  • Легкость производства скважины иглы в доме или на даче.
  • Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
  • Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
  • Нет необходимости оплачивать дорогостоящие услуги специалистов.
  • Отсутствует потребность в получении лицензии для бурения.
  • Минимальная стоимость всей установки.
  • Продолжительный срок эксплуатации.

Принцип работы и устройство

Абиссинка изготавливается из трубы не больше 1ʺ, глубиной до 30 м. На нижнем трубы имеется фильтр, состоящий из сетки мелких ячеек и перфорации. Вверху крепится насос.

Чтобы пробурить отверстие, задействуется оборудование небольших габаритов, шириной 1,5 × 1,5 м, а высотой до 2,5 м. Для поднятия жидкости рекомендуется применять самовсасывающий насос, который подключается непосредственно к игле. Создается вакуум, и вода поднимается вверх. Качество воды на 90% высокое, так как она имеет естественную фильтрацию посредством гравия и песка.

Интересно знать: бурение абиссинского колодца позволяет получить жидкость с благоприятным минеральным составом. В ней отсутствуют металлы, соли и прочие вредные для организма соединения.

Пошаговая инструкция

Прежде чем рассмотрим пошаговый процесс сооружения, узнаем:

  1. Какой инструмент для этого необходим.
  2. На какую глубину нужно бурить.

Инструменты

Для работы потребуются такие инструменты:

  • дрель;
  • кувалда;
  • газовый ключ;
  • сварочный аппарат;
  • болгарка.

Также потребуется расходное оборудование:

  • соединительные муфты;
  • металлическая сетка с мелкими ячейками;
  • проволока;
  • труба с резьбой с двух сторон;
  • садовый бур;
  • насос;
  • обратный клапан.

Трубы должны быть из нержавейки. Рекомендуемый диаметр – 1 дюйм.

Важно: медные не подходят. Во-первых, они слишком мягкие, во-вторых, медь отдает жидкости свободные ионы, что отравляет ее. Будьте аккуратны с пластиковыми и полипропиленовыми трубами.

  1. Внизу трубы должен быть водозаборник с фильтром.
  2. Изготавливается перфорация до 1 м. Диаметр дырок – 10 мм.
  3. Между ними шаг должен быть около 50 мм.
  4. В шахматном порядке.
  5. На место сделанной перфорации наматывается мелкоячеистая сетка. Рекомендуется использовать материал из нержавейки. Она должна быть туго натянутой на трубу и припаяна со всех сторон.

Совет: для пайки рекомендуется использовать пищевой припой, содержащий минимальный процент свинца, или вовсе без него.

Дополнительно припаивается заостренный наконечник. Им забивать иглу будет несложно. Его длина находится в районе 15–20 мм. Остальные трубы из нержавейки с обоих концов должны иметь нарезанные резьбы для их соединения между собой толстостенными муфтами.

Чтобы забивать трубу в почву было безопасно и надежно, изготавливается забивной наконечник. На нем должна быть внутренняя резьба. Посредством ее наконечник, по которому осуществляются удары, прикручивается к трубе. Помимо кувалды можно использовать приспособление – «бабка». Под этим подразумевается металлический цилиндр, имеющий отверстие меньше диаметра трубы. Ударная поверхность имеет конусовидную форму. Внизу обязательно должно быть место под фиксирующее кольцо для предотвращения перекоса. Чтобы «бабку» было легко поднимать, она имеет рукоятки.

Перед тем как прокачать источник, некоторые используют ручной насос. Уже после этого монтируется станция. Плюс ко всему обустраивается кессон. Он должен быть ниже уровня промерзания земли зимой.

Глубина бурения

Для определения глубины используется барометр-анероид. Его показания в 1,05 Мпа, или 760 мм. рт. ст., соответствуют 10332 метрам водяного столба. Используя это устройство, можно определить предполагаемую глубину.

Как сделать своими руками?

Сейчас пошагово рассмотрим с вами весь процесс работы:

  1. В первую очередь снимается грунт толщиной до 300 мм. Если бурение происходит в доме, то снимать слой почвы не нужно. Если грунт сильно сухой, то его можно слегка увлажнить.
  2. Используя садовый бур, изготавливаете небольшое отверстие в грунте.
  3. В полученную скважину по вертикали устанавливаете трубу. На ней должен присутствовать заостренный наконечник.
  4. Чтобы защитить верхнюю резьбу, накручиваете подготовленный наконечник. Он должен быть сделан из твердосплавного материала.
  5. Дополнительно устанавливается тренога, посредством которой осуществляется бурение.
  6. Сверху наконечника надеваете «бабку». Вес этой конструкции может достигать 25 кг. За счет этого труба постепенно будет уходить в грунт. Скорость погружения трубы напрямую зависит от плотности почвы. Если она песчаная, то достаточно нанести около 7 ударов, и метр трубы будет полностью в грунте.
  7. Когда она практически полностью погрузится в землю, снимается фиксирующееся кольцо и при помощи резьбового соединения прикручивается вторая. Важно следить за тем, чтобы соединение было абсолютно герметичным.
  8. Далее процедура по забиванию продолжается в том же порядке.
  9. Как только вы достигли намеченной глубины, каждые 0,5 метра необходимо внутрь трубы подливать воду. Если фильтр с наконечником достиг водоносного слоя, то жидкость в трубе будет быстро уходить.

Совет: если не получилось узнать уровень залегания водоносного слоя, то подливать воду необходимо начиная с четырех метров.

Как только вы достигли водоносного слоя, игла забивается на полметра и сверху нее крепится насос. Для прокачки источника в первый раз можно обойтись без основного оборудования, например, устанавливается ручная помпа. Сперва пойдет мутная жидкость. После прокачки нескольких сотен литров воды должна пойти чистая. В завершение выполняется обустройство скважины и установка оборудования для абиссинского колодца.

Выбор места

Выбор места для обустройства источника определяется исходя из особенностей вашего участка. Так, во внимание берется глубина залегания подземных вод. Для абиссинки предел останавливается на 7–8 метрах. На выбор влияет и качество жидкости. Этот источник располагается в опасном месте, куда иногда проникают вредные отходы. Поэтому поблизости должны отсутствовать сточные ямы, фермы и тому подобное.

Совет: в целях безопасности полученную воду рекомендуется отнести в соответствующую инстанцию для анализа.

Хорошо, если выбранное место имеет мягкий грунт. При возможности иглу лучше погрузить внутри дома, ведь это место защищено от обильных осадков.

Чтобы убедиться в наличии жидкости, в вашей местности в полукилометровой округе должны присутствовать родники, ключи, колодцы и другие источники. Ориентируйтесь и на рост влаголюбивых растений, например мать-и-мачехи, лопуха, тростника, крапивы.

Где бурить нельзя?

Не рекомендуется забивать иглу на склонах, обрывах. Эти действия могут спровоцировать оползни. Не допускается бурить возле птичника, хлева, компостной ямы и подобных сооружений, расстояние должно быть от 15 м. Еще недопустимо бурить ближе чем за 300 метров от кладбища, птицеферм. От городской свалки должно быть расстояние от 3,5 км.

Проверка наличия воды

Определив место с хорошей питьевой водой, нужно узнать ее объем. Если установить абиссинский колодец на плывуне, то есть риск получения жидкости в малом объеме. Проверяется это при помощи манерки. Она на шнуре опускается в шахту.

Качество воды – ГОСТы и СНиПы

При первичной прокачке, жидкость будет мутной. В зависимости от состояния грунта, пригодная для питья вода пойдет спустя сутки. В вопросе качества жидкости из различных источников нужно ориентироваться на ГОСТы, например 2874, 24902, 17.1.3.03 и прочие. Также есть и нормы, к примеру СНиП 4630.

Оборудование для скважины

Если качество и объем воды вас устраивают, необходимо произвести обустройство кессона. Это требуется для нормальной функциональности установленного насоса и самой скважины. Его изготовление выполняется в такой последовательности:

  • Возле иглы углубляетесь на глубину ниже уровня замерзания грунта.
  • Выполняется подсыпка песком от 5 до 10 см.
  • Сверху кладется арматурная сетка.
  • Дно заливается раствором.

Полезно: кессон не нужен, если насосное оборудование можно установить внутри дома.

Чтобы поднять воду с глубины 7–8 метров, потребуется покупка насосной станции. Для ее установки в кессон подводится электричество. Бытовая насосная станция обеспечит вам расход до 20 л/мин, с напором до 45 метров.

Обслуживание абиссинки

Для продолжительной эксплуатации источника, нужно постоянно его обслуживать. Он прослужит вам дольше, если вы будете ее эксплуатировать круглый год. Если нет, то для зимнего хранения с подающей трубы сливается вода. Насос обязательно накрывается и утепляется, даже если вы хорошо утеплили кессон. Перед началом эксплуатации весной скважину следует также почистить и прокачать.

Заключение

Вы узнали, что такое абиссинская скважина и как правильно она обустраивается. Мы надеемся, что этот материал помог вам вникнуть в суть этого вопроса, а в завершение предлагаем вам закрепить изложенную теорию просмотром подготовленного видеоматериала.

Полезное видео

Процесс в доме:

В ролике показано, всё от поиска места до бурения:

Что выбрать скважину или колодец:

wodakachka.com

Абиссинская скважина своими руками - что такое, как сделать бурение правильно

Если централизованного водопровода в поселке нет, то без собственного источника питьевой воды на даче или в коттедже за городом жить будет сложно. Для классического колодца на участке часто не хватает места. Да и за его копку придется выложить немалые деньги, пригласив для работ специальных копателей. Самостоятельно проще и дешевле всего сделать абиссинскую скважину в виде узкой трубы-иглы. Для бурения ее своими руками потребуется всего один день.

Содержание

  1. Что это такое?
  2. Выбор места
  3. Подготовка материалов
  4. Бурение
  5. Заключение

Что такое абиссинская скважина – устройство

В отличие от обычных колодцев, которые роются до верхних грунтовых вод (верховодки), абиссинская скважина заглубляется ниже – до первого водоносного горизонта в песке. Обычно это от 4-х до 12-ти метров. Более глубокий артезианский аналог забуривается уже на 30–100 метров до известковых слоев.

Принцип забора воды и отличие от обычного колодца

Горизонт, из которого абиссинская скважина получает воду, является не напорным. Для работы такого колодца требуется ручной либо электрический насос. Но зато живительная влага из него получается более чистой, от верховодки и паводков ее защищает слой глины сверху.

Схема скважины

Конструктивно абиссинский колодец – это стальная труба с фильтром на заостренном конце. Бурение скважины здесь как такового не производится, буровой техники для ее устройства не требуется. Трубу просто забивают в землю. Именно для этой цели снизу она имеет острый наконечник. По схожей технологии делается и фундамент на ж/б сваях, которые вколачиваются в грунт до прочного слоя. Абиссинская «игла» также вбивается в почву, но уже до водоносного пласта.

Выбор места под абиссинский колодец

Сделать абиссинскую скважину можно не везде. И здесь не столько важна планировка участка 12 соток или с иной площадью. Это конечно значимый фактор. Но более принципиальный момент – характеристики грунта на месте закладки скважины. Если дом стоит на каменистых и скальных породах, то от такого варианта автономного водоснабжения придется отказаться. Пробить вручную трубой из стали подобный твердый грунт, чтобы получить питьевую воду, невозможно.

Варианты различны источников воды на разных почвах

Для абиссинского колодца идеально подходят глины, суглинки и пески. Эти пластичные грунты наконечник забиваемой трубы пройдет без проблем и особых усилий со стороны бурильщиков. Поэтому, перед тем как выбирать участок для строительства дома и место на нем под скважину на воду, так важно выяснить, что находится под ногами. В отдельных случаях лучше будет предпочесть иной вариант.

Подготовка материалов для бурения колодца

Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.

Трубы с резьбой

Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.

Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.

Игла под скважину

В общем списке материалов для бурения абиссинского колодца числятся:

  • Трубы диаметром 25–40 мм суммарной длиной до 10–12 м;

  • Соединительные муфты;

  • Копьевидный наконечник;

  • Уплотнитель для резьбовых соединений;

  • Сетка и проволока из нержавейки.

Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).

Бурение скважины своими руками

Бурится абиссинский колодец самостоятельно в семь этапов:

  1. Подготовка труб (формированием на нижней из них фильтра) и присоединение наконечника.

  2. Снятие дерна на месте, где будет скважина.

  3. Устройство приямка путем выбуривания в земле небольшого отверстия глубиной до полуметра с помощью садового бура.

  4. Установка первого звена с заостренным концом.

  5. Погружение ее в грунт с помощью «бабки» или кувалды.

  6. Проверка – дошла ли труба до водоносного слоя.

  7. Если нет, установка сверху новой штанги и повторение двух предыдущих пунктов.

Видео-инструкция о бурении абиссинской скважины

Чтобы сформировать фильтр, необходимо в стенках одной из труб насверлить отверстия диаметром 8–10 мм. В идеале эта перфорация на стволе скважин должна располагаться в шахматном порядке, но особой нужды в строго точном распределении данных дырок нет. Первый ряд отверстий делается на удалении в 15–20 см от конца трубы. Следующие выше просверливаются с интервалом в 5 см. Уменьшать эти параметры не стоит, трубное изделие потеряет прочность.

Перфорация по общей высоте делается на 50–70 см. Поверх дырок на трубу с шагом между витками в 3–5 мм наматывается проволока, которую затем еще оборачивается сеткой. Такая фильтрующая конструкция предотвратит попадание в ствол не только мелкой гальки, но и большей части песка. Чтобы проволоку с сеткой не сорвало при забивании, их нужно тщательно пропаять по стыкам и на краях фильтра припоем без свинца.

Вода в песчаном водоносном слое, до которого бурится рассматриваемая скважина, находится не под напором. Она не пойдет сама из трубы при достижении этого горизонта. Чтобы определить нужную глубину бурения, следует в формируемый ствол после установки нового отрезка налить воды из ведра. Когда фильтр достигнет песка, она быстро начнет уходить в грунт.

В завершении скважина прокачивается. После нескольких сотен литров жидкость из нее пойдет не мутная, а чистая. В результате прокачки вокруг фильтра в песке сформируется небольшая линза без ила.

Вместо заключения

У абиссинских скважин масса достоинств. Их можно обустроить собственноручно за день. Стоят они не дорого, а чистой воды дают по 10–20 литров/минуту. При этом срок службы у них достигает 25–30-ти лет. Пока труба не проржавеет, такой источник будет продолжать оставаться основной водоснабжения в доме и на участке. Нужно только использовать его по назначению регулярно, иначе он заилится.

Читайте также другие материалы по разделу «Водоснабжение»:

Читайте про другие наши материалы:

sdelat-dom.ru


Смотрите также
